Тахометры ТЭ-3, ТЭ-3Ех

Тахометры ТЭ-3, ТЭ-3Ех

НАЗНАЧЕНИЕ

Тахометры моделей ТЭ-3 и ТЭ-3Ех предназначены для преобразования сигналов датчиков вращения, индикации изме- ренного значения угловой или линейной скорости, управления внешними устройствами по двум релейным выходам и одному токовому унифицированному сигналу 4-20 мА.

Прибор состоит из электронного блока (далее – блока) и подключённого к нему датчика оборотов.

Электронный блок предназначен для работы с датчиками оборотов Т1М-Ц (контактным) и Т2МЦ (бесконтактным) или датчиками оборотов, имеющими на выходе электронный n-p-n ключ с открытым коллек- тором.

Монтаж корпуса электронного блока – настенный или щитовой.

Тахометры ТЭ-3Ех в комплекте с датчиком Т2М-ЦЕх и энергетическим барьером искрозащиты предназначены для применения во взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а так же во взрывоопасных зонах всех классов согласно требованиям гл. 7.3 ПУЭ (шестое издание),

«Правил устройства электроустановок», «Правил эксплуатации электроустановок потребителем» (гл. 3.4), «Правил техники безопасности при эксплуатации электроустановок потребителей» и другим нор- мативно-техническим документам, определяющим применяемость электрооборудования во взрывоо- пасных средах.

Тахометр ТЭ-3Ех в комплекте с бесконтактным датчиком оборотов Т2М-ЦЕх имеет вид взрывозащи- ты i «искробезопасная цепь», маркировку взрывозащиты 1ExibIIСТ6 Х (знак «Х» означает, что взрывозащита обеспечивается при подключении датчика Т2М-ЦЕх через энергетический барьер искрозащиты, размещённый во взрывобезопасной зоне и имеющий Сертификат соответствия ГОСТ Р и Разрешение Федеральной службы экологического, технологического и атомного надзора, см. схему на рис. 8).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов измерения (счёта импульсов) электронного блока ................................................. 1

Диапазон измерения угловой скорости вращения электронным блоком

(для К=1), обмин ...................................................................................................................от 0,1 до 100000

– в комплекте с датчиком Т1М-Ц или Т2М-Ц ......................................................................от 0,1 до 10000

– в комплекте с датчиком Т2М-Ц и радиальным, устанавливаемым на вал,

отсчётным диском ...................................................................................................................от 0,1 до 20000

Диапазон измерения линейной скорости электронным блоком, м/мин ............................... от 1 до 2000

– в комплекте с датчиком Т1М-Ц (К=1) ...................................................................................... от 1 до 500

Диапазон установки коэффициента деления К на электронном блоке

(количество импульсов за один оборот датчика) .......................................................................от 1 до 199

Цена деления цифрового индикатора, обмин и ммин:

– до 10000 .................................................................................................................................................. 0,1

– выше 10000 ............................................................................................................................................ 1,0

Предел допустимой основной погрешности измерения угловой (линейной) скорости блоком и при измерении в комплекте с бесконтактным датчиком Т2М-Ц, %, не более:

– для диапазона от 0,1 до 10 об/мин (от 0,1 до 10 м/мин) ..................................................................... ±1,0

– для диапазона от 10 до 100 об/мин .................................................................................................... ±0,25

– для диапазона от 100 до 5000 об/мин (до 250 м/мин) .........................................................................±0,2

– для диапазона от 5000 до 20000 об/мин (до 2000 м/мин) ............................................................... ± 0,2

Предел допустимой основной погрешности измерения угловой скорости при измерении в комплекте с контактным датчиком Т1М-Ц, в диапазоне от 0,1 до 10000 об/мин, %, не более ............................... ±2,0

Предел допустимой основной погрешности линейной скорости при измерении в комплекте с контак- тным датчиком Т1М-Ц, в диапазоне от 0 до 500 м/мин, %, не более ................................................... ±5,0

Допустимый диаметр дисковой насадки D датчика Т1М-Ц

(при измерении линейной скорости), мм .....................................................................................от 30 до 32

(при поставке диаметр указывается в руководстве по эксплуатации).

Тип цифрового индикатора электронного блока – светодиодный, цвет красный, количество цифр – 5.

К входу электронного блока может быть подключен датчик оборотов Т1М-Ц (контактный) и Т2М-Ц (бесконтактный); или датчик оборотов, имеющий на выходе n-p-n тран- зистор с открытым коллектором. Для питания датчика выведено постоянное напряжение +5В (ток на- грузки до 100 мА).

Выходные сигналы тахометра 1 и 2 – релейные, срабатывают при достижении установленных значе-

ний. Вариант 1 – выходные сигналы 1 и 2 – бесконтактные, с гальванической развязкой от схемы измерения прибора и внутренней схемой перехода через ноль (оптосимистор), напряжение на нагрузке не более 250 В при токе не более 0,1 А, частота напряжения питания 50 Гц (индекс в обозначении – С).

Вариант 2 – выходные сигналы 1 и 2 – контакты реле, коммутируемое напряжение – не более 250 В, ток – не более 6 А, максимальная коммутируемая мощность – 500 Вт (индекс в обозначении – Р).

Дополнительный выходной сигнал – токовый 4-20 мА – гальванически развязан от схемы обработки, питание от внутреннего источника питания напряжением (24+2) В. Сопротивление нагрузки – не более 500 Ом.

Установка скорости вращения, соответствующей минимальному (4 мА ) и максимальному (20 мА ) значениям тока, производится потребителем. Зависимость выходного тока от измеренной скорости – линейная.

Устойчивость к внешним воздействиям по ГОСТ 12997-96:

– электронного блока .............................................................................................................. группы В2, N1

– контактного датчика Т1М-Ц .............................................................................................. группы В2, V3

– бесконтактного датчика Т2М-Ц ....................................................................................... группы С4, V3

Защищенность от воды и пыли по ГОСТ 14254-96:

– электронного блокас клеммами ......................................................................................................... IР 20

– электронного блока с разъёмами ........................................................................................................IР 54

– контактного датчика Т1М-Ц ................................................................................................................IР 20

– бесконтактного датчика Т2М-Ц ..........................................................................................................IР 54

Напряжение питания блока, В ................................................................................. 220±22, частота 50 Гц

Потребляемая мощность, ВА, не более ..................................................................................................... 7

Габаритные размеры электронного блока, мм, не более:

– вариант с клеммами (индекс в обозначении – Н1 или Щ1) ...............................................140 х 140 х 90

– вариант с разъёмами (индекс в обозначении – Н2 или Щ2) ............................................ 185 х 140 х 90

Габаритные и присоединительные размеры электронного блока соответствуют размерам регулятора РТ3Ц-2 исполнений Н1 и Н2 (настенный вариант), Щ1 и Щ2 (щитовой вариант).

Габаритные размеры датчиков Т1М-Ц и Т2М-Ц представлены на рисунках ниже.

Масса, кг, не более

– электронного блока ................................................................................................................................. 1,0

– датчика Т1М-Ц (контактного) ................................................................................................................ 0,6

– датчика Т2М-Ц (бесконтактного) ......................................................................................................... 0,25

Рекомендуемый соединительный кабель – модели UTP 4PR Cat5 (или Cat5e) – четыре витые пары.

Длина соединительного кабеля модели UTP 4PR между датчиком оборотов производства НПК «Эта-

лон» и электронным блоком, м, не более .................................................................................................... 100

Приборы ТЭ-3 могут поставляться в комплекте датчиками Т1М-Ц (контактный датчик с насадками для измерения угловой и линейной скорости) и Т2М-Ц (бесконтактный датчик для измерения угловой скорости с различными отсч¸тными дисками) или отдельным блоком.

Примечание. По согласованию с изготовителем возможно изготовление бесконтактных датчиков поэскизам заказчика.

Примеры обозначения при заказе

1. Тахометр модели ТЭ-3, выходы – контакты реле, корпус для настенного монтажа, внешние подклю- чения – к клеммной колодке, с датчиками Т1М-Ц и Т2М-Ц, длина кабеля датчиков – 10 метров – Тахометр ТЭ-3-Р-Н1- Т1М-Ц, Т2М-Ц (длина кабеля – 10 метров) ТУ 4278-100-12150638-2005;

2. Тахометр модели ТЭ-3 в искробезопасном исполнении, выходы – симисторы, корпус для щитового монтажа, внешние подключения – к разъёмам, длина кабеля датчика Т2М-ЦЕх – 100 метров – Тахометр ТЭ-3Ех-С-Щ2- Т2М-ЦЕх (длина кабеля – 100 метров) ТУ 4278-100-12150638-2005;

3. Тахометр модели ТЭ-3 в искробезопасном исполнении, выходы – контакты реле, корпус для на- стенного монтажа, внешние подключения – к разъёмам, длина кабеля датчика Т2М-ЦЕх – 100 метров, радиальный, устанавливаемый на вал, отсчётный диск – по эскизу – Тахометр ТЭ-3Ех-Р-Н2- Т2М-ЦЕх (длина кабеля – 100 метров)+ эскиз отсчётного диска ТУ 4278-100-12150638-2005

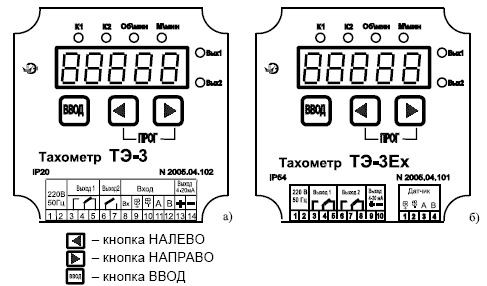

Рис. 1. Передняя панель электронного блока тахометра ТЭ-3 (ТЭ-3Ех) с клеммами (а) и разъёмами (б).



Вых 1 – светодиод состояния выхода 1 (включено/выключено)

Вых 2 – светодиод состояния выхода 2

К1, К2 – светодиоды выбранного канала об/мин – измерение угловой скорости м/мин – измерение линейной скорости.

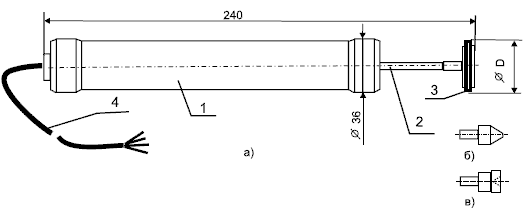

Рис. 2. Контактный датчик оборотов Т1М-Ц с насадкой для измерения линейной скорости (а), насадка для измерения угловой скорости с наружным конусом (б) и внутренним конусом (в).



1 – корпус датчика Т1М-Ц

2 – вращающийся вал

3 – резиновый диск насадки для измерения линейной скорости (D= 31...32 мм – диаметр указан в руководстве)

4 – соединительный кабель

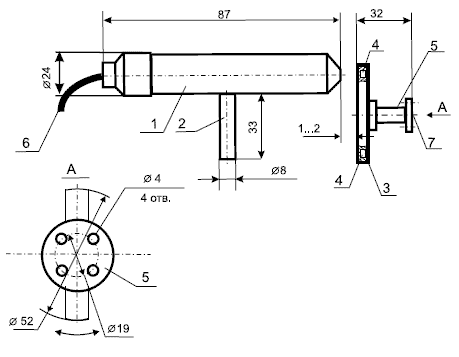

Рис. 3. Датчик оборотов Т2М-Ц (ТМ2-ЦЕх) для бесконтактного измерения угловой скорости с торцевым отсчётным диском.

1 – корпус датчика Т2М-Ц

2 – крепёжный вал датчика Т2М-Ц

3 – торцевой отсчётный диск (вращение в любом направлении)

4 – вклееный магнит (2 штуки)

5 – съёмный фланец для крепления отсчётного диска

6 – кабель

7 – ось вращения отсчётного диска

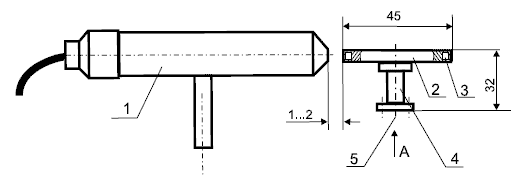

Рис. 4. Датчик оборотов Т2М-Ц (Т2М-ЦЕх) для бесконтактного измерения угловой скорости с радиальным отсчётным диском.

Примечание. Количество отсчётных дисков для датчика Т2М-Ц оговаривается при заказе.

1 - корпус датчика Т2М-Ц

2 - радиальный отсчётный диск с двумя магнитами ( вращение в любом направлении)

3 - вклееный магнит (2 штуки)

4 - съёмный фланец для крепления отсчётного диска

                                                                                                                       5 - ось вращения отсчётного диска



Рис. 5. Радиальный, устанавливаемый на вал, отсчётный диск с двумя магнитами (по

требованию заказчика габаритные размеры могут быть изменены).

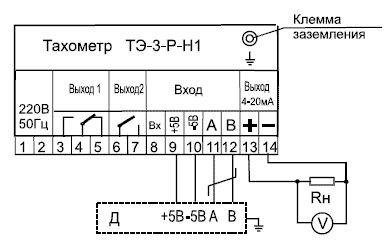

Рис. 6. Схема включения датчика оборотов с цифровым выходом модели Т1М-Ц (или Т2М-Ц) и выходного токового сигнала 4-20 мА электронного блока тахометра ТЭ-3 с релейными выходами. Внешние подключения – к клеммной колодке.

ТЭ3 – электронный блок тахометра

Д – датчик оборотов с цифровым выходом

Т1М-Ц или Т2М-Ц

Rн - сопротивление нагрузки (до 500 Ом)

V – измерительный прибор

Клемма заземления электронного блока соединена с клеммой –5В

Кабель датчика оборотов – модели UTP 4PR Cat 5 (витые пары) ), указан цвет провода

Клемма заземления есть только на датчике оборотов Т2М-Ц

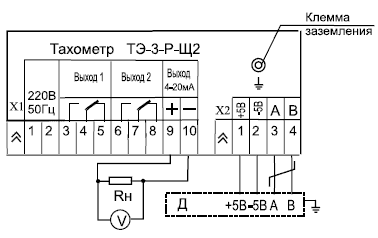

Рис. 7. Схема включения датчика оборотов с цифровым выходом модели Т1М-Ц (или Т2М-Ц) и выходного токового сигнала 4-20 мА электронного блока тахометра ТЭ-3 с релейными выходами. Внешние подключения – к разъёмам.

ТЭ3 – электронный блок тахометра

Д – датчик оборотов с цифровым выходом

Т1М-Ц или Т2М-Ц

Rн – сопротивление нагрузки (до 500 Ом)

V – измерительный прибор

Клемма заземления электронного блока со- единена с клеммой –5В

Кабель датчика оборотов – модели UTP 4PR

Cat 5 (витые пары), указан цвет провода

Клемма заземления есть только на датчике оборотов Т2М-Ц

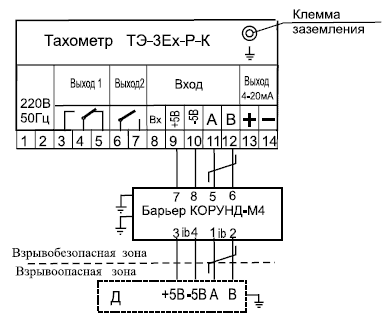

Рис. 8. Схема включения датчика оборотов с цифровым выходом модели Т2М-ЦЕх к электронному блоку тахометра ТЭ-3Ех через энергетический двухканальный барьер искрозащиты модели КО-РУНД-М4.



ТЭ-3И – электронный блок тахометра

Д – датчик оборотов с цифровым выходом Т2М-ЦЕх

Клемма заземления электронного блокасоединена с клеммой –5В

Кабель датчика оборотов Т2М-ЦЕх – модели UTP 4PR Cat 5 (витые пары), указан цвет провода.
