Тахометр электронный переносной ТЭ-2М

НАЗНАЧЕНИЕ

Тахометр электронный модели ТЭ-2М (далее – тахометр) предназначен для измерения угловой и линейной скорости вращения частей машин и механизмов контактным (с датчиком Т1М) и бесконтактным (с датчиком Т2М) методом.

Тахометр состоит из электронного блока и датчиков оборотов Т1М и Т2М.

Датчики подключаются к электронному блоку кабелем с разъёмом. Одновременно к блоку может быть подключен только один датчик.

В комплект контактного датчика оборотов Т1М входят две на- садки для измерения угловой скорости и одна насадка для измерения линейной скорости.

В комплект бесконтактного датчика Т2М входят два отсчётных диска (торцевой и радиальный) для установки на вращающейся детали. Дополнительно может быть изготовлен по эскизу заказчика радиальный, устанавливаемый на вал, отсчётный диск (см. рисунки ниже).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения угловой скорости, об/мин ........................................................................ 0,1 - 10 000

Диапазон измерения линейной скорости вращения, м/мин ........................................................ 0,1 - 2000

Цена деления, об/мин, м/мин

– до 10 000 об/мин ......................................................................................................................................... 0,1

– свыше 10 000 об/мин ................................................................................................................................. 1,0

Приведённая погрешность измерения угловой скорости бесконтактным датчиком, %, не более .... 0,1

Приведённая погрешность измерения угловой скорости контактным датчиком, %, не более .......... 1,0

Приведённая погрешность измерения линейной скорости контактным датчиком, %, не более ....... 5,0

Диаметр сменной насадки датчика Т1 при измерении линейной скорости, мм ..........................31,83 ^+0,2

Длина соединительного кабеля между блоком обработки и датчиком, м ............ 0,9 (по заказу – до 10)

Время одного измерения при измерении угловой скорости до 1000 об/мин и линейной скорости до 100 м/мин:

– для контактного датчика ....................................................................................... 1 оборот вала датчика

– для бесконтактного датчика ...........................................................................1 оборот отсчётного диска

Время одного измерения при измерении угловой скорости более 1000 обмин и линейной скорости

более 100 м/мин:

– для контактного датчика ...................................................................................10 оборотов вала датчика

– для бесконтактного датчика ..................................................................... 10 оборотов отсчётного диска

Время индикации измеренного значения (после отпускания кнопки ПУСК), с ..................................... 7

Питание прибора (автономное от 4-х элементов типа АА или от внешнего источника), В ...... 3,5…7,5

Номинальное напряжение питания, В ...................................................................................................... 6,0

Ток потребления при напряжении питания 6,0 В, мА, не более ........................................................... 200

Тип цифровых индикаторов – светодиодный, цвет свечения – красный, высота цифр – 10 мм

Масса, кг, не более:

– электронного блока (без элементов питания ........................................................................................ 0,5

– контактного датчика Т1М ....................................................................................................................... 0,6

– бесконтактного датчика Т2М ............................................................................................................... 0,25

– торцевого (радиального) отсчётного диска ..........................................................................................0,15

Устойчивость электронного блока к внешним воздействиям по ГОСТ 12997-84 .......................... В1, N1

Датчиков Т1М и Т2М ..........................................................................................................................В3 и V3

Защищённость от пыли и воды по ГОСТ 14254-96 ...............................................................................IP20

Пример обозначения при заказе:

Тахометр переносной модели ТЭ-2М в комплекте с датчиками Т1М и Т2М – Тахометр электронный

ТЭ-2М с датчиками Т1М и Т2М ТУ 4218 -100 -2150638-2002

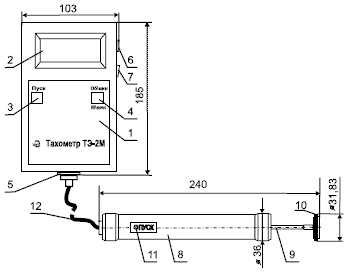

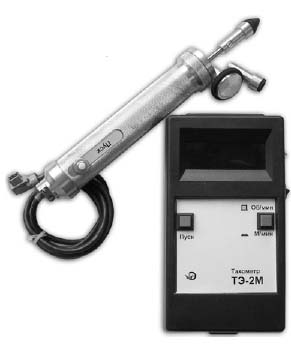

Рис. 1. Тахометр ТЭ-2М в комплекте с датчиком Т1М, насадка для измерения линейной скорости.

1 – корпус электронного блока

2 – цифровой индикатор

3 – кнопка ПУСК

4 – кнопка переключения режима измерения об/мин – м/мин

5 – разьём для подключения датчика

6 – разъём для кабеля внешнего питания

7 – тумблер включения питания

8 – корпус датчика Т1М

9 – вращающийся вал

10 – резиновый диск насадки для измерения линейной скорости

11 – кнопка ПУСК

12 – соединительный кабель

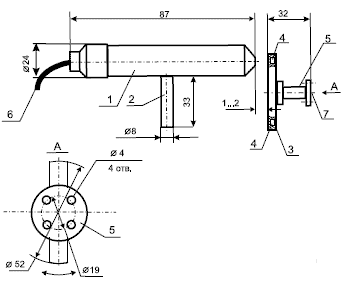

Рис. 2. Датчик оборотов Т2М для бесконтактного измерения угловой скорости с торцевым отсчётным диском.

1 – корпус датчика Т2М

2 – крепёжный вал датчика Т2М

3 – торцевой отсчётный диск (вращение в любом направлении)

4 – вклееный магнит (2 штуки)

5 – съёмный фланец для крепления отсчётного диска

6 – кабель

7 – ось вращения отсчётного диска

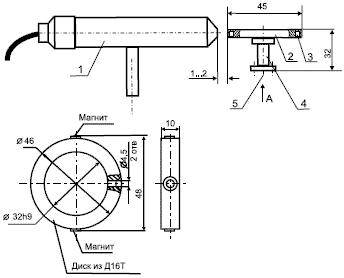

Рис. 3. Датчик оборотов Т2М для бесконтактного измерения угловой скорости с ради-альным отсчётным диском.

1 – корпус датчика Т2М

2 – радиальный отсчётный диск с двумя маг- нитами (вращение в любом направлении)

3 – вклееный магнит (2 штуки)

4 – съёмный фланец для крепления отсчётного диска

5 – ось вращения отсчётного диска

Рис. 1. Тахометр ТЭ-2М в комплекте с датчиком Т1М, насадка

для измерения линейной скорости. Радиальный, устанавливаемый на вал, отсчётный диск с двумя магнитами( по требованию заказчика габаритные размеры могут быть изменены).

Примечание. Количество отсчётных дисков для датчика Т2М оговаривается при заказе.
