Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХК/1-1172, ТХА/1-1172

Термопреобразователь ТХА/1-1172

Назначение

Для измерения температуры выхлопных газов на судах неограниченного района плавания

Технические характеристики по ЮВМА.400520.002 ТУ: Термоэлемент одинарный Остальные технические характеристики см. на стр. 10.

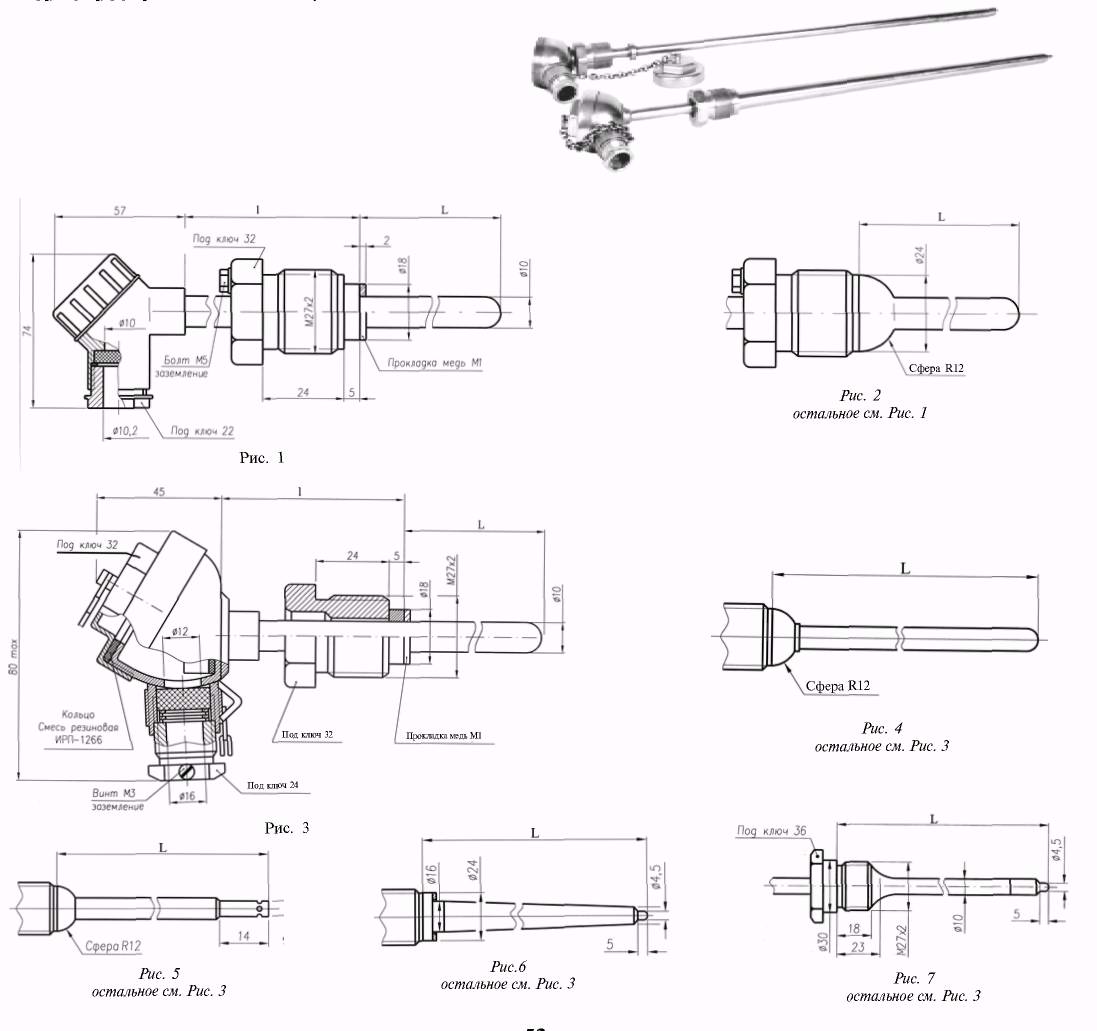

Пример записи при заказе: Преобразователя термоэлектрического ТХА/1-1172 конструктивного исполнения по рис.3, с длиной погружной части L=100, с неизолированным рабочим спаем, с материалом защитной арматуры сталь 12Х18Н10Т, с условным давлением 2,5 МПа в общепромышленном исполнении: «Термопреобразователь ТХА/1-1172 003-01».

То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства: «Термопреобразователь ТХА/1-1172 МР 003-01».

То же, изготовленный под техническим надзором Российского Речного Регистра: «Термопреобразователь ТХА/1-1172 РР 003-01». То же, изготовленный с приемкой Представителя Заказчика: «Термопреобразователь ТХА/1-1172 ВП 003-01».

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА/1-1172, ТХК/1-1172

Таблица Г.1 – Соответствие обозначений термопреобразователей по ЮВМА.400520.002 ТУ

и ТУ В25-04.4112-84

Обозначение по ЮВМА.400520.002 ТУ	Обозначение по ТУ В25-04.4112-84	Рис.	L, мм	L₁, мм	НСХ	Материал защитной арматуры
ЮВМА.405221.003-00	5Ц2.821.679-32.01	3	80	60	ХА(К)	Сталь 12Х18Н10Т
-01	-33.01		100
-02	-34.01		120
-03	-35.01		160
-04	-36.01		200
-05	-37.01		250
-06	-38.01		320
-07	-39.01		400
-08	-48.01	4	80			Сталь 10Х17Н13М2Т
-09	-49.01		100
-10	-50.01		120
-11	-51.01		160
-16	-64.01	5	80	120
-17	-65.01		100
-18	-66.01		120
-19	-67.01		160
-20	-68.01		200
-21	-69.01		250
-22	-70.01		320
-23	-71.01		400
-24	-72.01		80	200
-25	-73.01		100
-26	-74.01		120
-27	-75.01		160
-28	-76.01		200
-29	-77.01		250
-30	-78.01		320
-31	79.01		400
-32	-80.01	6	50	100	ХА(К)	Сталь 12Х18Н10Т
-33	-81.01		60
-34	-82.01		80
-35	-83.01		100
-36	-84.01		120
-37	-85.01		160
-38	-86.01		200
-39	-87.01		250
-40	-88.01		320

Продолжение таблицы Г.1

Обозначение по ЮВМА.400520.002 ТУ	Обозначение по ТУ В25-04.4112-84	Рис.	L, мм	L₁, мм	НСХ	Материал защитной арматуры
ЮВМА.405221.003-41	5Ц2.821.680-00.01	7	50	60	ХА(К)	Сталь 12Х18Н10Т
-42	-01.01		60
-43	-02.01		80
-44	-03.01		100
-45	-04.01		120
-46	-05.01		160
-47	-06.01		200
-48	-07.01		250
-49	-08.01		320
ЮВМА.405222.003	5Ц2.821.679-40.01	3	80	60	ХК(L)
-01	-41.01		100
-02	-42.01		120
-03	-43.01		160
-04	-44.01		200
-05	-45.01		250
-06	-46.01		320
-07	-47.01		400
-08	-56.01	4	80
-09	-57.01		100
-10	-58.01		120
-11	-59.01		160
-16	-89.01	6	50	100
-17	-90.01		60
-18	-91.01		80
-19	-92.01		100
-20	-93.01		120
-21	-94.01		160
-22	-95.01		200
-23	-96.01		250
-24	-97.01		320
-25	5Ц2.821.680-09.01	7	50	60
-26	-10.01		60
-27	-11.01		80
-28	-12.01		100
-29	-13.01		120
-30	-14.01		160
-31	-15.01		200
-32	-16.01		250
-33	-17.01		320

Таблица В.1 - Таблица исполнений термопреобразователей

Обозначение по ЮВМА.400520.002 ТУ	Обозначение по ТУ 25-02.792145-79	Рис.	L, мм	l, мм	НСХ	Марка материала защитной арматуры
ЮВМА.405221.004-00	5Ц2.821.679-00	1	80	50	ХА(К)	Сталь 12Х18Н10Т
-01	-01		100
-02	-02		120
-03	-03		160
-04	-04		200
-05	-05		250
-06	-06		320
-07	-07		400
-08	-16	2	80			Сталь 10Х17Н13М2Т
-09	-17		100
-10	-18		120
-11	-19		160
-12	-20		200
-13	-21		250
-14	-22		320
-15	-23		400
ЮВМА.405222.004-00	-08	1	80	50	ХК(L)	Сталь 12Х18Н10Т
-01	-09		100
-02	-10		120
-03	-11		160
-04	-12		200
-05	-13		250
-06	-14		320
-07	-15		400
-08	-24	2	80			Сталь 12Х18Н10Т
-09	-25		100
-10	-26		120
-11	-27		160
-12	-28		200
-13	-29		250
-14	-30		320
-15	-31		400
