Преобразователи
термоэлектрические и термопреобразователи сопротивления для атомных
станций ТХА, ТХК, ТСП, ТСМ
НАЗНАЧЕНИЕ
Термоэлектрические преобразователи и
термопреобразователи сопротивления (далее термопреобразователи или ТП)
могут применяться на АС с реакторами ВВЭР, РБМК, БН в системах
управления технологическими процессами или управляющих системах
безопасности (класс безопасности 3Н или 3НУ по ОПБ-88/97) и
предназначены для измерения температуры технологического оборудования,
металлоконструкций, для непрерывного измерения температуры жидких (вода,
масло) и газообразных (пар, газ) сред в помещениях АС.
Термопреобразователи для АС изготавливаются по лицензиям
и под надзором Госатомнадзора России.
Термопреобразователи соответствуют требованиям:
– ГОСТ 6616-94 «Преобразователи термоэлектрические.
ОТУ»;
– ГОСТ 23847-79 «Преобразователи термоэлектрические
кабельные типов КТХАС, КТХАСп, КТХКС. ТУ»;
– ГОСТ 6651-94 «Термопреобразователи сопротивления. ОТТ
и методы испытаний»;
– ОТТ 08042462 «Приборы и средства автоматизации для
атомных станций. ОТТ»;
– ГОСТ 25804.3-83 «Аппаратура, приборы, устройства и
оборудование систем управления технологи- ческими процессами атомных
электростанций. Требования по стойкости, прочности и устойчивости к
внешним воздействующим факторам»;
– НП-001-97 «Общие положения обеспечения безопасности
атомных станций. ОПБ-88/97»;
– НП 031-01 «Нормы проектирования сейсмостойких атомных
станций»;
– РД 25 818-87 «Общие требования и методы испытаний на
сейсмостойкость приборов и средств ав- томатизации, поставляемых на
АЭС».
Элементы конструкции термопреобразователей,
контактирующие с измеряемыми средами, соответс- твуют группе «С» по ПНАЭ
Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и
трубопроводов атомных энергетических установок».
Термопреобразователи по сейсмостойкости относятся к
оборудованию 1 категори и по НП 031-01 и к оборудованию группы В
исполнения 1 по РД 25 818-87.
Термопреобразователи устойчивы к механическим и
климатическим внешним воздействующим фак- торам (ВВФ) по ГОСТ 15150-69,
ГОСТ 12997-84, удовлетворяют повышенным требованиям к приборам
для АС по следующим воздействиям:
– ударные и вибрационные нагрузки по ОТТ 08042462 и ГОСТ
25804.3;
– землетрясение 9 баллов на отметке установки до 70 м по
шкале МSК-64;
– орошение растворами дезактивации, группа по
дезактивации 2 по ОТТ 08042462;
– относительная влажность воздуха до 98% при температуре
35 °С, окружающая температура воздуха от минус 50 до +60 °С;
– ионизирующие излучения по ОТТ 08042462.

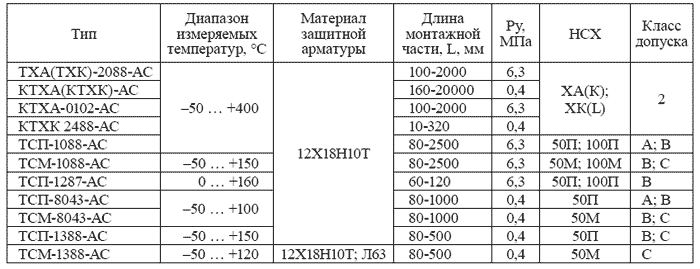

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-104-12150638-2003, ТУ
4211-106-12150638-2003
Остальные технические характеристики, а также вся
номенклатура конструктивных исполнений тер- мопреобразователей приведены
в специальном каталоге термопреобразователей для атомных станций,
выпущенном отдельным изданием.
При заказе и записи в технической документации
необходимо указать:
тип ТП, обозначение НСХ, класс допуска, длину монтажной
части L, длину наружной части, если она отличается от указанной на
рисунках, материал защитной арматуры и обозначение технических условий.
Пример записи при заказе:
«ТСП-1088-АС, 50П, Кл. А, L=2500, 12Х18Н10Т ТУ
4211-106-12150638-2003».

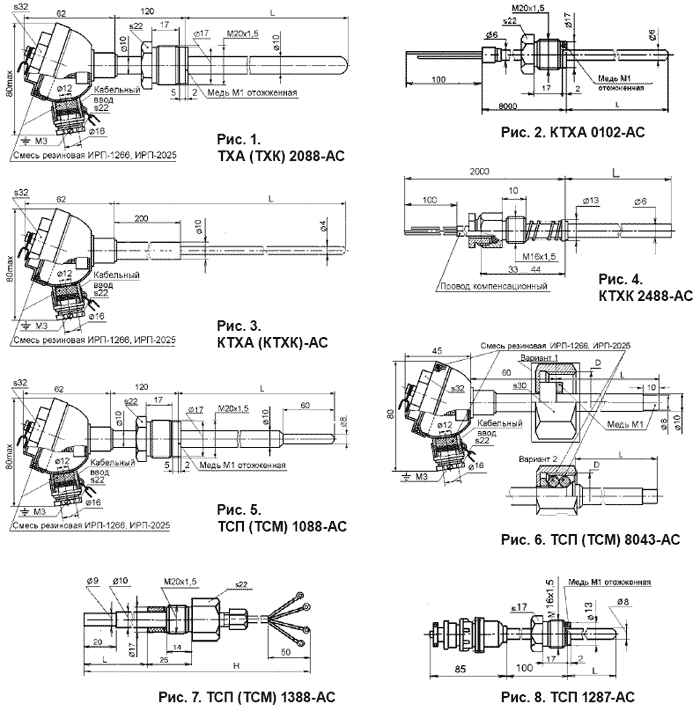

Конструктивные исполнения термопреобразователей
(выборочно):
|
