Преобразователи термоэлектрические
кабельные в защитной арматуре повышенной надежности ТХА/1-2388КЧ, ТНН/1-2388КЧ
НАЗНАЧЕНИЕ
Преобразователи термоэлектрические ТХА/1-2388КЧ,
ТНН/1-2388КЧ предназначены для измерения температуры расплава алюминия,
цинка и других цветных металлов, а также расплава хлоридов, сульфатов,
сульфитов и измерения температуры в агрессивных средах хлора, азота.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-084-12150638-2001
Материал головки – алюминиевый сплав АК7, крышка
штампованная из листовой стали.
Материал защитной арматуры – гильза из чугуна СЧ25.
Диапазон измеряемых температур, °С
.............................................................................
от 0 до плюс 900
При заказе и записи в технической документации
термопреобразователей должно
быть указано:
– тип термопреобразователя (ТХА/1-2388КЧ; ТНН/1-2388КЧ);

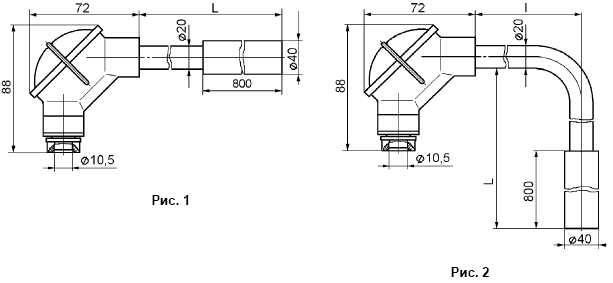

– У – если исполнение по рисунку 2 (угловое);
– длина защитной арматуры L (выбирается из ряда 800∗,
1000, 1250, 1600, 2000, 2500, 3000, 3150 мм);
– *длина 800 мм только для исполнения по рисунку 1;
– длину арматуры до изгиба l только для исполнений по
рисунку 2 (400, 800, 1000, 1250 мм);
– обозначение технических условий;
Примеры записи при заказе и в другой технической
документации
1. Термопреобразователь ТХА/1-2388КЧ, исполнения по
рисунку 2, с длиной монтажной части защит- ной арматуры L=1000 мм,
длиной l=400 мм – «ТХА/1-2388КЧ - У - 1000/400 ТУ
4211-084-12150638-2001»;
2. То же исполнения по рис. 1 с монтажной длиной L=1000
мм – «ТХА/1-2388КЧ - 1000 ТУ 4211-084-12150638-2001».
|
