Преобразователи термоэлектрические
кабельные в защитной арматуре ТХА/1-2388КС,
ТНН/1-2388КС
НАЗНАЧЕНИЕ
Преобразователи термоэлектрические ТХА/1-2388КС,
ТНН/1-2388КС предназначены для измерения температуры расплава цинка,
солей, металлов, агрессивных жидкостей (РН<8,0).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-084-12150638-2001
Материал головки – алюминиевый сплав АК7, крышка
штампованная из листовой стали.
Материал защитной арматуры – самосвязанный карбид
кремния (Si-Sic).
Диапазон измеряемых температур, °С
...........................................................................
от 0 до плюс 1000
При заказе и записи в технической документации
термопреобразователей должно быть указано:
– тип термопреобразователя (ТХА/1-2388КС; ТНН/1-2388КС);

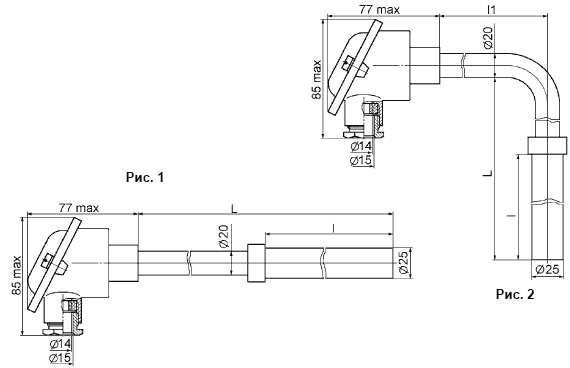

– У – если исполнение по рисунку 2 (угловое);
– длина защитной арматуры L (выбирается из ряда 800,
1000, 1250, 1600, 2000, 2500, 3000, 3150 мм);
– длина 800 мм только для исполнения по рисунку 1;
– длину арматуры до изгиба l и l1 только для исполнений
по рисунку 2 (400, 800, 1000, 1250 мм);
– обозначение технических условий;
Примеры записи при заказе и в другой технической
документации
1. Термопреобразователь ТХА/1-2388КС, исполнения по
рисунку 2, с длиной монтажной части защит- ной арматуры L=1000 мм,
длиной l=400 мм и l1=400мм – «ТХА/1-2388КС - У - 1000/400/400 ТУ
4211-084-12150638-2001»;
2. То же исполнения по рис. 1 с монтажной длиной L=1000
мм и длиной погружной части l=800 мм – «ТХА/1-2388КС - 1000/800 ТУ
4211-084-12150638-2001».
|
