Преобразователи термоэлектрические
кабельные в защитной арматуре повышенной надежности ТХА/1-2388К,
ТНН/1-2388К
НАЗНАЧЕНИЕ
Полностью аналогично ТХА (ТХК)/1-2388.
Термопреобразователи выпускаются по техническим условиям
ТУ 4211-084-12150638-2001.
Термопреобразователи выпускаются с одним чувствительным
элементом.
При заказе и записи в технической документации
термопреобразователей должно
быть указано:

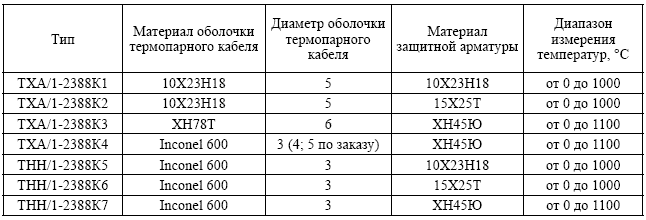

– тип термопреобразователя (ТХА/1-2388К1…К4; ТНН/1-2388К5…К7);
– номер рисунка (1, 2 или 3, аналогично
ТХА(ТХК)/1-2388);
– класс допуска (1 или 2);
– длина защитной арматуры (L = 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000 мм для исполнений по рисункам 1 и 2; L
= 500, 630, 800, 1000, 1250, 1600 мм и l = 400, 500, 630, 800, 1000 1250
мм для исполнений по рисунку 3);
– обозначение технических условий;
Пример записи при заказе и в другой технической
документации:
1. Термопреобразователь ТХА/1-2388К1, исполнения по
рисунку 2, класса допуска 2, с длиной мон- тажной части защитной
арматуры 320 мм – «ТХА/1-2388 К1 - 2 – Кл. 2 – 320 мм ТУ
4211-084-12150638-2001»; То же исполнения по рисунку 3 с длиной
монтажной части защитной арматуры L = 630 мм, l = 500 мм – «ТХА/1-2388
К1 - 3 - Кл. 2 - 630/500 мм ТУ 4211-084-12150638-2001».
|
