Термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА/1-2288, ТХК/1-2288

Дли измерения температуры газообразных, жидких, химически не агрессивных, а также агрессивных сред, не разрушающих защитную арматуру. Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Термоэлектрическая вставка в процессе эксплуатации может заменяться и заказываться отдельно.

Диапазон измеряемых температур °С:

– для ТХА/1-2288, защитная арматура из стали 12Х18Н10Т ................................... от минус 40 до +800

– для ТХА/1-2288, защитная арматура из стали 10Х23Н18 .................................... от минус 40 до +900

– для ТХК/1-2288, защитная арматура из стали 12Х18Н10Т .................................. от минус 40 до +600

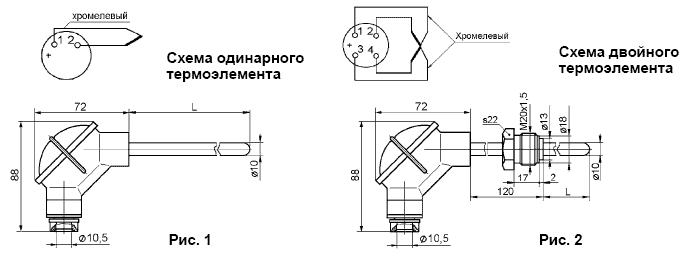

Условное давление измеряемой среды, МПа: – для исполнения по рис. 1 ....................................... 0,4

– для исполнения по рис. 2 ........................................................................................................................... 6,3

Показатель тепловой инерции, с, не более ............................................................................................... 80

Конструкция рабочего спая – изолирован или не изолирован.

Материал головки термопреобразователя – алюминиевый сплав.

– тип термопреобразователя (ТХА/1-2288, ТХК/1-2288);

– конструкция рабочего спая (И – изолирован, Н – не изолирован);

– номер рисунка (1 или 2);

– число чувствительных элементов (двойн. – для двух чувствительных элементов; один чувствитель- ный элемент не указывается);

– класс допуска по ГОСТ 6616-94 (2);

– длину монтажной части защитной арматуры L, мм:

– для исполнения по рисунку 1 .............................................................. 250, 320, 400, 500, 630, 800, 1000

– для исполненя по рисунку 2 .......................................120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

– материал защитной арматуры (12Х18Н10Т и 10Х23Н18 – для ТХА/1-2288, 12Х18Н10Т – для ТХК/1-2288);

– обозначение технических условий.

Термопреобразователь ТХА/1-2288 с изолированным рабочим спаем, исполнения по рисунку 1, двой- ной, класс допуска 2, длиной монтажной части защитной арматуры L = 1000 мм с защитной арматурой из стали 10Х23Н18 – «ТХА/1-2288 - И1 - двойн. - 2 кл. - 1000 мм - 10Х23Н18 ТУ 4211-064-12150638-99»;

Пример записи при заказе термовставки для него – «Термовставка ТХА/1-2288 - И1 - двойн. - 2 кл. - 1000 мм - 10Х23Н18 ТУ 4211-064-12150638-99».

По отдельномузаказу термопреобразователи рис. 1 комплектуются передвижным штуцером 908.1593.002; рис. 2 – защитными гильзами 908.1592.015 и 908.1587.035 на 25 МПа.
