Термоэлектрические
хромель-алюмелевые, хромель-копелевые ТХА/1-2088К, ТХК/1-2088К
НАЗНАЧЕНИЕ
Полностью аналогично ТХА(ТХК)/1-2088.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-015-12150638-00:
В качестве чувствительных элементов применяются
кабельные термовставки типа ТХА(ТХК)/1-0102, а защитная арматура
полностью аналогична арматуре термопреобразователей ТХА(ТХК )-2088

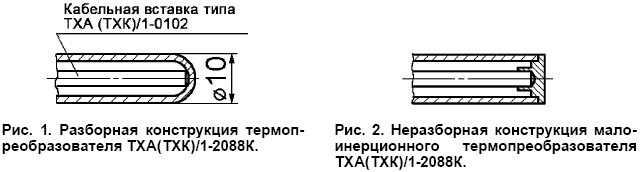

согласно рис. 1-4. По способу соединения с защитной арматурой
термовставки могут иметь разборную (рис. 1) и неразборную (рис. 2)
конструкцию, которая обеспечивает различные коэффициенты тепловой
инерции термопреобразователей.
Показатель тепловой инерции, с, не более:
– для изолированного рабочего спая, конструкции по рис.
1 ................................................................ 40
– по рис. 2
.........................................................................................................................................................
15
– для неизолированного рабочего спая, конструкции по
рис. 1 ............................................................ 15
– по рис. 2
..........................................................................................................................................................
8
Диаметр кабельной вставки, мм:
– для одинарных
............................................................................................................................................
3,0
– для двойных
................................................................................................................................................
4,5
Материал кабельной вставки:
– для ТХА/1-2088К
............................................................................................12Х18Н10Т
или Inconel 600
– для ТХК/1-2088К
.......................................................................................................................
12Х18Н10Т
Остальные технические характеристики аналогично ТХА(ТХК)/1-2088.
Примеры записи при заказе:
1. Термопреобразователь ТХА/1-2088К по рис. 1
ТХА/1-2088, с изолированным рабочим спаем двой- ной, класс допуска 2,
длиной монтажной части L=630мм, с защитной арматурой из стали 10Х23Н18,
с оболочкой кабельной вставки Inconel 600 разборной конструкции –
«ТХА/1-2088К рис. 1 - И - двойной - 2 кл. - 630мм - 10Х23Н18/Inconel 600
- разборный »
2. То же для неразборной конструкции – «ТХА/1-2088К
рис. 1 - И - двойной - 2 кл. - 630мм - 10Х23Н18/Inconel 600 -
неразборный».
|
