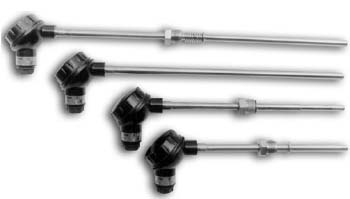

Термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА/1-2088, ТХК/1-2088

Для измерения температуры газообразных, жидких, химически не агрессивных, а также агрессивных сред, не разрушающих защитную арматуру. Изготавливаются с неразборными чувствительными элементами ТХА(К)-1 и ТХК(L)-1.

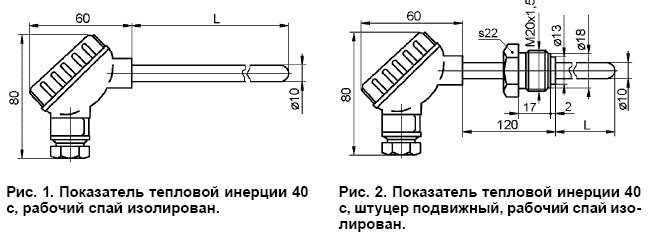

Диапазон измеряемых температур термопреобразователей по рис. 1-3, °С:

– для ТХА/1-2088, защитная арматура из стали 12Х18Н10Т ............................от минус 40 до плюс 800

– для ТХА/1-2088, защитная арматура из стали 10Х23Н18 ..............................от минус 40 до плюс 900

– для ТХК/1-2088, защитная арматура из стали 12Х18Н10Т ............................от минус 40 до плюс 600

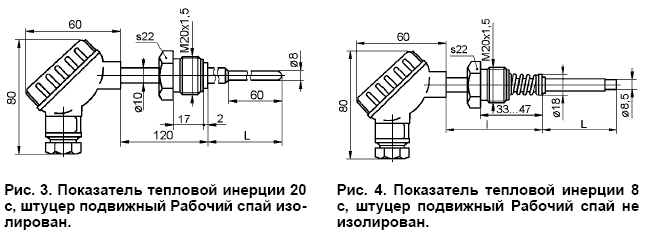

Диапазон измеряемых температур термопреобразователей по рис. 4 (материал арматуры – сталь 12Х18Н10Т):

– при длине монтажной части L до 60 мм включительно ................................ от минус 40 до плюс 400

– при длине монтажной части L св. 80 мм .........................................................от минус 40 до плюс 600

Условное давление измеряемой среды, МПа:

– для исполнения по рис. 1 ......................................................................................................................... 0,4

– для исполнения по рис. 2-4 ..................................................................................................................... 6,3

Прочные к воздействию синусоидальных вибраций по группе N2 ГОСТ 12997-84.

Защита от пыли и воды по ГОСТ 14254-96 ............................................................................................IP55

– тип термопреобразователя (ТХА/1-2088, ТХК/1-2088);

– номер рисунка (1, 2, 3 или 4);

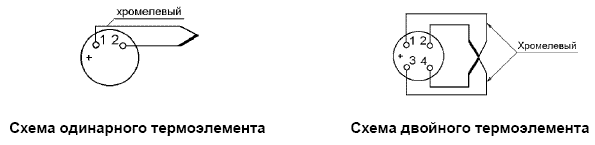

– число чувствительных элементов (двойн. – для двух чувствительных элементов; один чувствитель-

ный элемент не указывается);

– класс допуска по ГОСТ 6616-94 (1 или 2 для ТХА/1-2088 и 2 для ТХК/1-2088);

– длину монтажной части защитной арматуры L:

– для исполнений по рисункам 1-3 – 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;

– для исполнений по рисунку 4 – 10, 20, 40, 60 и далее так, как для исполнений по рисункам 1-3;

– длину наружной части l (только для исполнений по рис. 4) – 80, 100, 120, 160, 170, 200, 250, 320 мм;

– материал защитной арматуры (12Х18Н10Т и 10Х23Н18 – для ТХА/1-2088, 12Х18Н10Т – для ТХК/1-2088);

– обозначение технических условий.

1. Термопреобразователь ТХА/1-2088, исполнения по рисунку 1, двойной, класс допуска 2, длиной монтажной части защитной арматуры L=1000 мм с защитной арматурой из стали 10Х23Н18 – «ТХА/1-2088 – рис.1 – двойн. – 2 кл. – 1000 мм – 10Х23Н18 ТУ 4211-015-12150638-00».

Примечание. По заказу термопреобразователи рис. 1 комплектуются передвижным штуцером 908.1593.002; рис. 2 – защитными гильзами 908.1592.015 и 908.1587.035 на 25 МПа; рис. 3 – защитной гильзой 908.1591.016 на 50 МПа.
