Термоэлектрические
хромель-алюмелевые, хромель-копелевые ТХА/1-1388,
ТХК/1-1388
НАЗНАЧЕНИЕ
Дли измерения температуры малогабаритных подшипников и
твердых тел.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-015-12150638-00:
– диапазон измеряемых температур, °С
.............................................................от минус 40
до плюс 120
– материал защитной арматуры
.......................................................................................сталь
12Х18Н10Т
При заказе и записи в технической документации
необходимо указать:
– тип термопреобразователя
.................................................................................
ТХА/1-1388, ТХК/1-1388

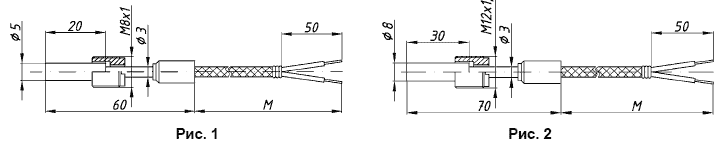

– номер рисунка
................................................................................................................................
1 или 2
– НСХ преобразователя по ГОСТ Р 8.585-2001: – для ТХА/1-1388
.............................................. ХА(К)
– для ТХК/1-1388
...............................................ХК(L)
– класс допуска по ГОСТ Р 8.585-2001
.........................................................................................................
2
– длина гибкого компенсационного кабеля M, мм
................................120, 470, 500, 630, 800, 970, 1000,
1470, 1600, 1970, 3005, 4970
– спай изолированный (и), либо неизолированный (н) по
заказу.
Пример записи при заказе
Термопреобразователь ТХА/1-1388, исполнение по рис. 1,
длина гибкого кабеля М=1000 мм, спай изолированный – «ТХА/1-1388-1-M=1000
мм – и».
|
