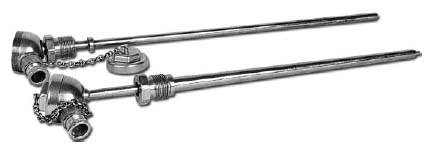

Преобразователи термоэлектрические хромель-алюмелевые и хромель-копелевые морские ТХА/1-1172, ТХК/1-1172

Преобразователи термоэлектрические хромель-алюмелевые и хромель-копелевые морские ТХА/1-1172, ТХК/1-1172

НАЗНАЧЕНИЕ

Для измерения температуры воздуха, воды, пара, выхлопных газов судовых и корабельных энергетических установок и систем для морского и речного флота.

Термопреобразователи являются аналогами термопреобразователей ТХА-1172П, ТХК-1172П ТУ В25-04.4112-84 Луцкого ПО «Электротермометрия» (Украина).

Термопреобразователи имеют сертификат об утверждении типа средства измерения военного назна- чения, выданный Госстандартом РФ и министерством обороны, а также сертификаты типового одобрения Российского Морского Регистра Судоходства и Российского Речного Регистра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ЮВМА.400520.002 ТУ

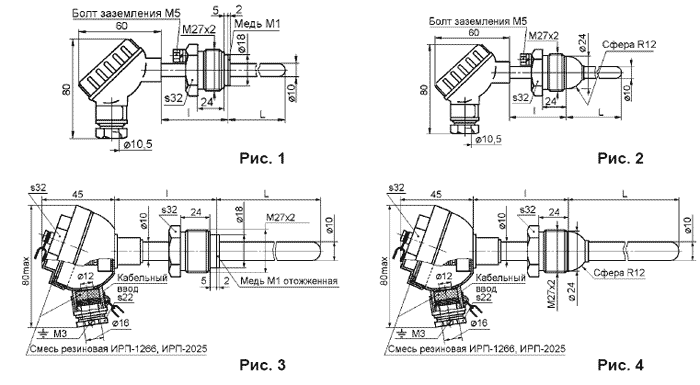

Материал головок:

– термопреобразователи по рисункам 1, 2, 8 ................................... прессматериал АГ-4В или ДСВ-2Р;

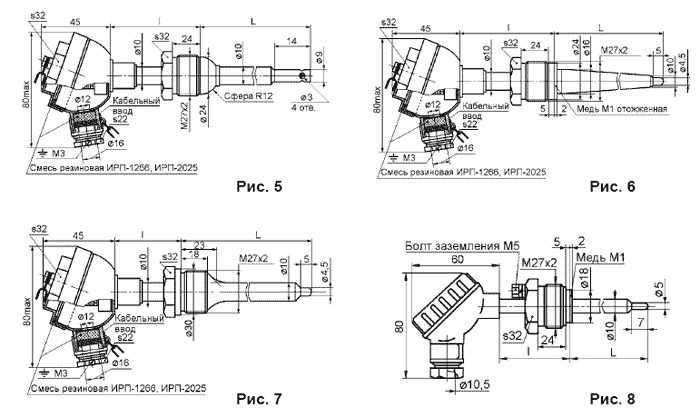

– термопреобразователи по рисункам 3-7 ......................................................................сталь 12Х18Н10Т;

– термопреобразователи по рисунку 9 ..................................................................................... без головки.

Диапазон измеряемых температур, °С:

– ТХА/1-1172, рис. 1, сталь 12Х18Н10Т .........................................................................................0 … +600

– ТХА/1-1172, рис. 2, сталь 10Х17Н13М2Т ....................................................................................0 … +800

– ТХА/1-1172, рис. 3, сталь 12Х18Н10Т ..........................................................................................0 … +600

– ТХА/1-1172, рис. 4, сталь 10Х17Н13М2Т ....................................................................................0 … +800

– ТХА/1-1172, рис. 5, сталь 10Х17Н13М2Т ..................................................................................... 0 … +700

– ТХА/1-1172, рис. 6, 7, 8 сталь 12Х18Н10Т ..................................................................... минус 50 … +600

– ТХК/1-1172, рис. 1, 2 сталь 12Х18Н10Т ......................................................................................0 … +600

– ТХК/1-1172, рис. 3, 4 сталь 12Х18Н10Т ...................................................................................... 0 … +500

– ТХК/1-1172, рис. 6, 7, 8 сталь 12Х18Н10Т .................................................................... минус 50 … +500

– ТХК/1-1172, рис. 9, сталь 12Х18Н10Т ........................................................................... минус 40 … +600

Класс допуска по ГОСТ 6616-94 .................................................................................................................... 2

Термоэлемент – одинарный.

Рабочий спай изолирован и не изолирован.

Остальные технические характеристики см. в специальном каталоге термопреобразователей для

нужд морского и речного флота.

При заказе и записи в технической документации необходимо указать:

– тип термопреобразователя (ТХА/1-1172, ТХК/1-1172);

– буквенный шифр приемки:

– без буквенного шифра для термопреобразователей общепромышленного исполнения с приемкой ОТК;

– РР для термопреобразователей, изготовленных под техническим надзором Российского Речного Регистра;

– МР для термопреобразователей, изготовленных под техническим надзором Российского Морско-

го Регистра Судоходства;

– ВП для термопреобразователей, изготовленных с приемкой представителя заказчика для нужд ВМФ;

– номер рисунка (1, 2, 3, 4, 5, 6, 7, 8 или 9);

– конструкцию рабочего спая (И – изолирован, Н – не изолирован);

– длину монтажной части защитной арматуры – 50*, 60*, 80, 100, 120, 160, 200, 250, 320, 400 мм;

– длину наружной части l (60, 80, 100, 120 или 200 мм);

– материал защитной части защитной арматуры – сталь 12Х18Н10Т или сталь 10Х17Н13М2Т (послед- няя сталь только для ТХА/1-1172, рис. 2, 4, 5;

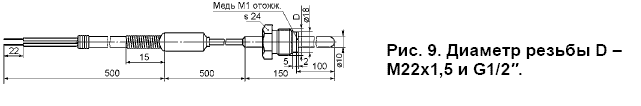

– диаметр резьбы для исполнения по рис. 9.

– обозначение технических условий.

* Отмеченные длины только для термопреобразователей по рис. 6, 7.

По согласованию с изготовителем допускается поставка термопреобразователей:

– с резьбовым штуцером М22х1,5 вместо М27х2, что указывается при заказе перед обозначением технических условий.

– с двойным чувствительным элементом, в этом случае после указания конструкции рабочего спая добавляется фраза «двойн». Например, «… И двойн. …».

Примеры записи при заказе:

1. Термопреобразователь ТХА/1-1172, общепромышленного исполнения с приемкой ОТК, исполне- ния по рисунку 3, с изолированным рабочим спаем, с длиной погружаемой части L=320 мм, с длиной наружной части l=60 мм, с материалом защитной арматуры из стали 12Х18Н10Т – «ТХА/1-1172, рис. 3, И, L=320 мм, l=60 мм, 12Х18Н10Т ЮВМА.400520.002 ТУ»;

2. То же, изготовленный под техническим надзором Российского Речного Регистра – «ТХА/1-1172 РР, рис. 3, И, L=320 мм, l=60 мм, 12Х18Н10Т ЮВМА.400520.002 ТУ».

3. То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства – «ТХА/1-1172 МР, рис. 3, И, L=320 мм, l=60 мм, 12Х18Н10Т ЮВМА.400520.002 ТУ»;

4. То же, изготовленный с приемкой представителя заказчика – «ТХА/1-1172 ВП, рис. 3, И, L=320 мм, l=60 мм, 12Х18Н10Т ЮВМА.400520.002 ТУ».
