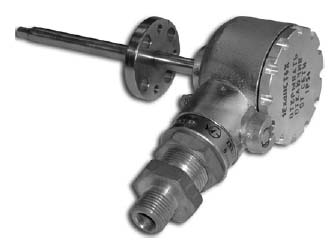

Преобразователи
термоэлектрические взрывозащищенные ТХА/1-1087,
ТХК/1-1087
НАЗНАЧЕНИЕ
Для использования в нефтегазодобывающей,
нефтеперерабатывающей, нефтехимической промышленности и при производстве
минеральных удобрений во взрывоопасных зонах и помещениях для измерения
температуры жидких и газообразных сред: азотоводородной смеси и
продуктов сгорания природного газа (Н2, N2, СО, О2, Н2О, СН4)
газообразного и жидкого аммиака, природного газа, конвертированного
газа, моноэтанолоаминового раствора с примесями сероводорода (Н2S) и
сернистого ангидрида (SО2) в допустимых пределах по ГОСТ 12.1.005.
Термопреобразователи с защитной арматурой из стали
10Х17Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей
до 25% Н2S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3
сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год).
Термопреобразователи предназначены для применения во
взрывоопасных зонах и помещениях 0, 1 и 2 классов по ГОСТ Р 51330.9-99 и
ГОСТ Р 51330.13-99, а также во взрывоопасных зонах и помещениях всех
классов согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам
имеют взрывобезопасный уровень взрывозащиты. Конструкция
термопреобразователей может иметь вид взрывозащиты «Искробезопасная
цепь», с маркировкой взрывозащиты OExiaIIСТ6, 1ЕхibIIСТ6 и
«Взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ЕхdIIСТ6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-018-12150638-2002
Диапазон измеряемых температур, °С:

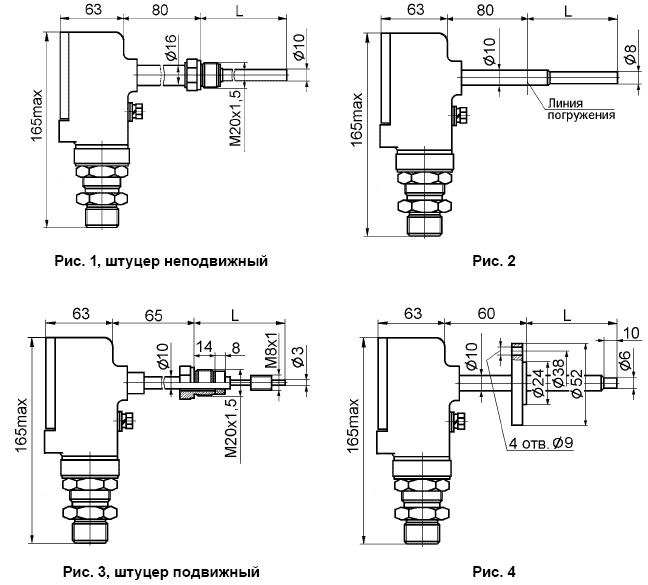

– ТХА/1-1087 (рис. 1, 2)
.......................................................................................................
от 0 до плюс 800
– ТХК/1-1087 (рис. 1, 2)
......................................................................................................
от 0 до плюс 600
– ТХК/1-1087 (рис. 3, 4)
......................................................................................................
от 0 до плюс 300
НСХ по ГОСТ 6616-94
...........................................................................................................
ХА(К), ХК(L)
Класс допуска по ГОСТ 6616-94
..................................................................................................................
2
Материал защитной арматуры
...............................................................сталь
12Х18Н10Т, 10Х17Н13М2Т
Материал головки
.........................................................................алюминиевый
сплав, сталь 12Х18Н10Т
Термопреобразователи поставляются с вводными
устройствами: для присоединения бронированного кабеля (Б), для открытой
прокладки присоединяемогокабеля (К), для трубной прокладки кабеля (Т) с
присоединительной резьбой G3/4 (возможна поставка G1/2).
При заказе и записи в технической документации
необходимо указать:
– тип термопреобразователя (ТХА/1-1087, ТХК/1-1087);

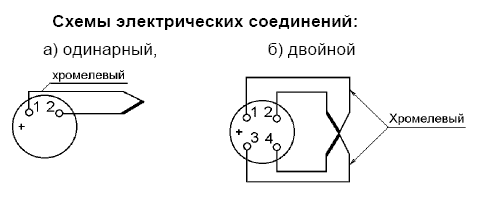

– количество чувствительных элементов (для двойных
термопреобразователей);
– номер рисунка (1, 2, 3 или 4);
– длину монтажной части защитной арматуры L: 200, 250,
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;
– материал защитной арматуры;
– материал головки;
– маркировку взрывозащиты;
– тип вводного устройства.
Примеры записи при заказе
1. Термопреобразователь ТХА/1-1087 с двумя
чувствительными элементами, исполнения по рисун- ку 2, с длиной
монтажной части L=630 мм, с защитной арматурой из стали 12Х18Н10Т, с
головкой из алюминиевого сплава, с маркировкой 1ЕхdIIСТ6 с вводным
устройством для монтажа кабеля в трубе с присоединительной резьбой G3/4
– «ТХА/1-1087 двойной,
рис. 2, L= 630 мм, 12Х18Н10Т, головка Ал., 1ЕхdIIСТ6-Т- G3/4»;
2. То же, с маркировкой OExiaIIСТ6, для открытой
прокладки присоединительного кабеля – «ТХА/1-1087 двойной, рис. 2,
L=630 мм, 12Х18Н10Т, головка Ал., 1ExiaIIСТ6-К».
|
