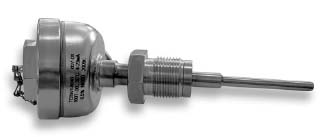

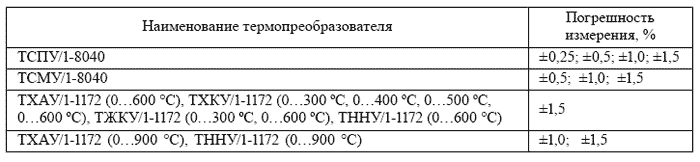

Таблица 2. Основная погрешность измерения
термопреобразователей по ГОСТ 30232-94
Выходной ток – от 4 до 20 мА, зависимость выходного
тока от температуры – линейная.
Схема подключения – двухпроводная (см. схему ниже)
Сопротивление нагрузки с линией связи, кОм, не
более:
– для напряжения питания 24 В
..................................................................................
0,6
– для напряжения питания 36 В
..................................................................................
1,2
Напряжение питания от источника постоянного тока,В
........................................ 14-36
Потребляемая мощность, Вт, не более
........................................................................
1
Показатель тепловой инерции в воде, с, не более:
– для ТСПУ/1-8040, ТСМУ/1-8040
................................................................................
20
– для ТХАУ/1-1172, ТХКУ/1-1172, ТЖКУ/1-1172,
ТННУ/1-1172 (с изолированным спаем)
.............................................................................................................................
30
Материал головки
................................................................................сталь
12Х18Н10Т
Степень защиты от воздействия пыли и воды по ГОСТ
14254-96 .....................IP55
Вид климатического исполнения по ГОСТ 12997-84
.......................................группа Д2
(температура окружающей среды до 75 °С,
относительная влажность 98% при температуре 35 °С)
Устойчивость к механическим воздействиям по ГОСТ
12997-84, группа исполнения ....................... V3
При заказе термопреобразователя и при записи
в технической документации необ-ходимо указать:
– тип термопреобразователя (ТСПУ/1-8040,
ТСМУ/1-8040, ТХАУ/1-1172, ТХКУ/1-1172, ТЖКУ/1-1172,
ТННУ/1-1172);
– дополнительный шифр приемки:
– МР – Российский Морской Регистр Судоходства (для
ТСПУ/1-8040, ТСМУ/1-8040, ТХАУ/1-1172);
– без дополнительного шифра – с приёмкой ОТК;

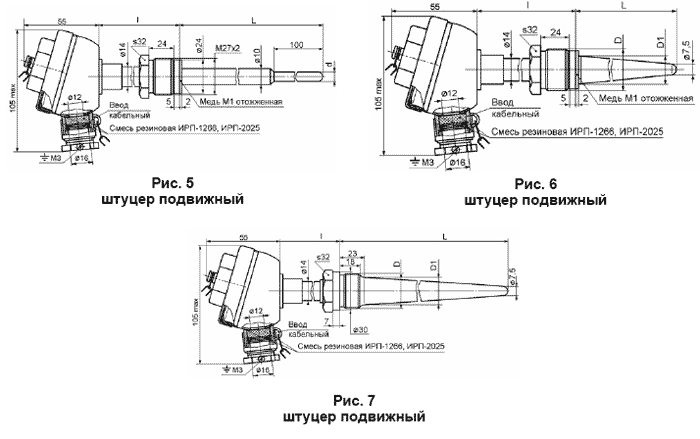

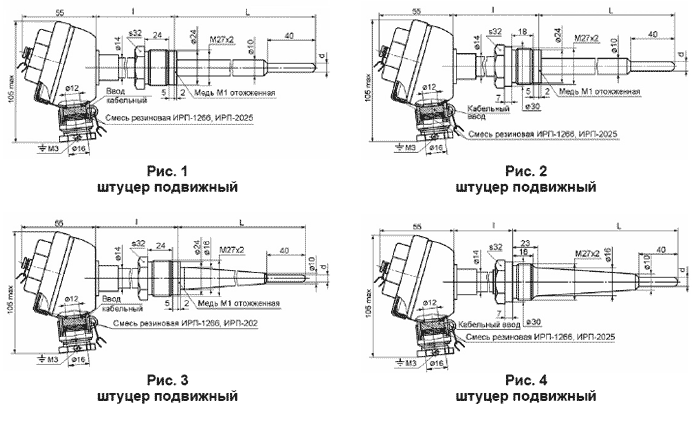

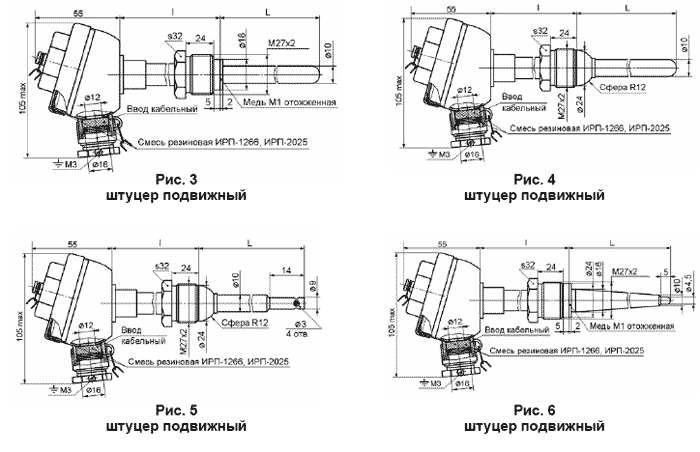

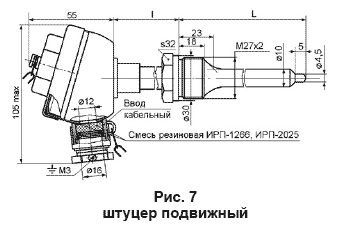

– номер рисунка конструктивного исполнения (1, 2, 3,
4, 6, 7, для ТСПУ/1-8040; 1, 2, 3, 4 для ТСМУ/1-
8040; 3, 4, 5, 6, 7 для ТХАУ/1-1172 ,ТХКУ/1-1172,
ТЖКУ/1-1172, ТННУ/1-1172);

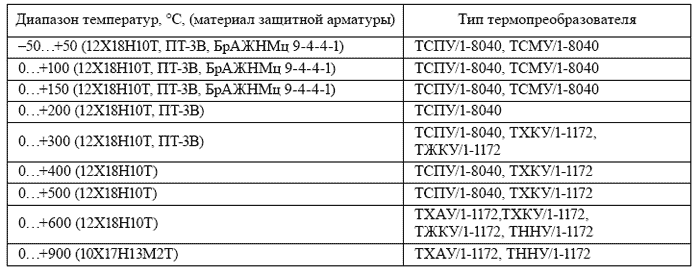

– диапазон измеряемых температур (в соответствии с
таблицей 1);
– диапазон изменения выходного сигнала (4…20 мА);
– погрешность измерения (±0,25; ±0,5; ±1,0 или ±1,5
– в соответствии с таблицей 2);
– длину монтажной части защитной арматуры L:
– 60, 80, 100, 120, 160, 200, 250, 320 мм для
защитной арматуры из ПТ-3В и БрАЖНМц 9-4-4-1;
– 60, 80, 100, 120, 160, 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000, 3550 мм для за-
щитной арматуры из стали 12Х18Н10Т;
– длину наружной части, l (60, 100, 320 или 500 мм):
– материал защитной арматуры (в соответствии с
таблицей 1)
– обозначение настоящих техническихусловий.
Примеры записи призаказе
1. Термопреобразователь ТСПУ/1-8040
общепромышленного исполнения с приемкой ОТК, конс-
труктивного исполнения по рисунку 1, с рабочим
диапазоном измерения температур от 0 до 400 °С,
с выходным сигналом 4-20 мА, с погрешностью
выходного сигнала ±0,5%, длиной монтажной части
L=320 мм, с длиной наружной части l=100 мм, с
арматурой из стали 12Х18Н10Т –
«ТСПУ/1-8040, рис. 1, 0…400 °С, 4-20 мА, ±0,5%,
L=320 мм, l=100 мм, 12Х18Н10Т,ЮВМА.40
0520.009 ТУ»;
2. Тот же, изготовленный под техническим надзором
Российского Морского Регистра судоходства –
