НАЗНАЧЕНИЕ

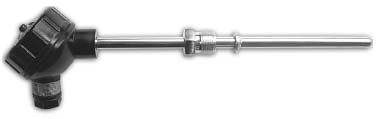

Термопреобразователи ТСПУ/1-0288Ех,
ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1- 0289, ТСМУ/1-0289,
ТХАУ/1-0289, ТХКУ/1- 0289, ТЖКУ/1-0289, ТННУ/1-0289 предназначены
для измерения температуры газов, жидкостей и сыпучих сред, не
разрушающих материал защитной арматуры. Термопреобразователи
обеспечивают непрерывное преобразование температуры в
унифицированный токовый сигнал и предназначены для работы в системах
автоматического контроля, регулирования и управления
технологическими процессами.
Термопреобразователи ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289,
ТХКУ/1-0289, ТЖКУ/1-0289, ТННУ/1- 0289 имеют вид взрывозащиты
«Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, маркировку
взрывозащиты 1ЕxdIICT6Х (знак «Х» указывает на особые условия
монтажа и эксплуатации по ГОСТ Р 51330.0-99).
Термопреобразователи ТСПУ(ТСМУ)/1-0288Ех,
ТХАУ/1-0288Ех имеют вид взрывозащиты i «искро- безопасная цепь»,
маркировку взрывозащиты 0ЕxiaIICT6, 1ExibIIСТ6; взрывозащита
обеспечивается при использовании термопреобразователей совместно с
барьерами искрозащиты (БИЗ ) – см. схему 7.
В качестве первичных преобразователей используются
термопары с изолированным спаем и номи-нальными статическими
характеристиками преобразования ХА(К), ХК(L), ЖК(J) и НН(N) по ГОСТ
ГОСТ Р 8.585-2001 и термопреобразователи сопротивления с
номинальными статическими характеристиками преобразования 100П, 100М
по ГОСТ 6651-94.
Измерительный преобразователь сигналов первичного
преобразователя в унифицированный токо- вый выходной сигнал размещен
в головке термопреобразователя и содержит компенсатор нелинейности
сигнала первичного преобразователя и компенсатор температуры
холодного спая (для термопар).
Измерительные преобразователи изготавливаются:
1) В виде залитого компаундом диска с отверстиями
для установки на четыре контактные шпильки. Применяются для ТСПУ
(ТСМУ)/1-0288Ех, ТХАУ/1-0288 Ех, ТСПУ (ТСМУ)/1-0289. Схемы
подключения:

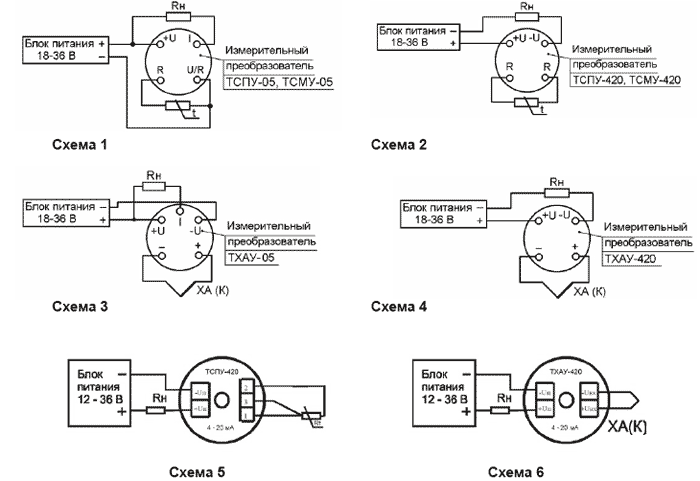

– трёхпроводная (для тока 0-5 мА) – см. схемы 1 и 3;
– двухпроводная (для тока 4-20 мА) – см. схемы 2 и
4.
2) В виде диска с безвинтовыми клеммными
соединителями WAGO 236, расположенными на вер-хней панели
преобразователя. Применяются для ТСПУ (ТСМУ)/1-0289, ТХАУ1-0289,
ТХКУ/1-0289, ТЖКУ/1-0289, ТННУ/1-0289. Схемы подключения
двухпроводные – см. схемы 5 и 6.
Вид климатического исполнения по ГОСТ 12997-84 –
группа С4 (температура окружающей среды от минус 30 до 50 °С,
относительная влажность 98% при температуре 35 °С), устойчивость к
механичес- ким воздействиям по ГОСТ 12997-84 – группа исполнения

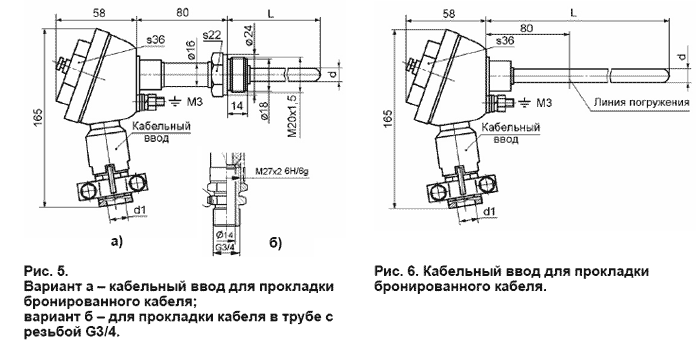

N2.Термопреобразователи (рис. 3, 4, 5) могут эксплуатироваться:
– с защитными гильзами 908.1592.015 на условное
давление 25 МПа;
– с защитными гильзами 908.1591.016 на условное
давление 50 МПа;

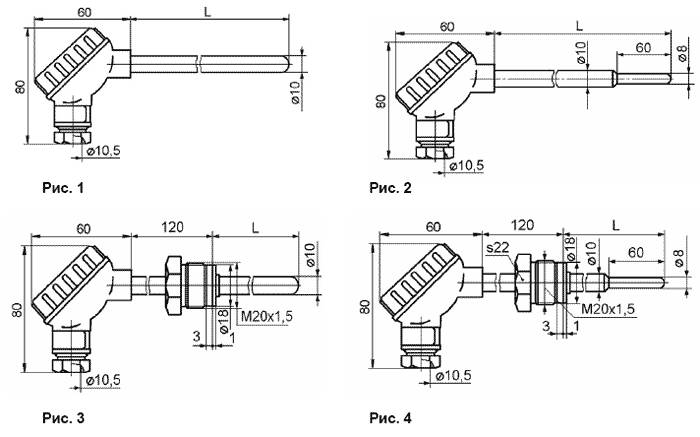

Термопреобразователи (рис. 1, 2, 6) могут
эксплуатироваться с передвижными штуцерами 908.1593.002-00…-03.
Защитные гильзы и штуцеры поставляются по отдельному
заказу.
В комплект кабельного ввода термопреобразователей
ТСПУ (ТСМУ)/1-0289, ТХАУ/1-0289, ТХКУ/1-0289, ТЖКУ/1-0289,
ТННУ/1-0289 входят резиновые уплотнения для кабеля диаметром 8-10,
10-12 и 12-14 мм.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ
4211-066-12150638-2000
Зависимость выходного тока от температуры
..............................................................................
линейная
Потребляемая мощность Вт, не более
.......................................................................................................
1,0
Сопротивление линии нагрузки с линией связи, кОм, не
более:
– для тока 0-5 мА
......................................................................................................................................
2,5
– для тока 4-20 мА
.....................................................................................................................................
1,0
Линию связи в виде витой пары рекомендуется
прокладывать отдельно от силовых линий:
Степень защиты от воздействия воды и пыли по ГОСТ
14254-96 .......................................................IP54
Диаметр рабочего конца монтажной части защитной
арматуры d, мм:
– для ТСПУ (ТСМУ)/1-0289
..........................................................................................................................
8
– для ТХАУ/1-0289, ТХКУ/1-0289, ТЖКУ/1-0289,
ТННУ/1-0289
............................................................ 10
– для остальных термопреобразователей
............................................................в
соответствии с рис. 1-4
Условное давление измеряемой среды, МПа:
– для исполнения по рис. 1, 2 и 6
...............................................................................................................
0,4
– для исполнения по рис. 3 и 5
..................................................................................................................10,0
– для исполнения по рис. 4
.........................................................................................................................
6,3
Показатель тепловой инерции, с, не более:
– для термопреобразователей с диаметром рабочего
конца защитной арматуры 8 мм ....................... 20
– для термопреобразователей с диаметром рабочего
конца защитной арматуры 10 мм .....................40
При заказе термопреобразователя и при записи в
технической документации необходимо указать:
– тип термопреобразователя (ТСПУ/1-0288Ех,
ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1-0289,
ТСМУ/1-0289, ТХАУ/1-0289, ТХКУ/1-0289, ТЖКУ/1-0289,
ТННУ/1-0289);
– НСХ первичного преобразователя, по заказу (для
термопреобразователей сопротивления) – 100П, 100М;
– диапазон изменения выходного тока (0…5 или 4…20 мА
– см. таблицу 1);
– номер рисунка (1, 2, 3, 4, 5, 6);
– длину монтажной части защитной арматуры (100, 120,
160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм);
– диапазон измеряемой температуры (в соответствии с
таблицей 1);
– предел допускаемой основной погрешности (0,25;
0,50; 1,00; 1,50% в соответствии с таблицей);
– информацию о кабельном вводе для ТСПУ/1-0289,
ТСМУ/1-0289, ТХАУ/1-0289, ТХКУ/1-0289, ТЖКУ/1-0289, ТННУ/1-0289:
– тип штуцера (Т – штуцер для подсоединения трубы с
резьбой G3/4; Т-G1/2 – штуцер для подсо- единения трубы с резьбой
G1/2; Б – штуцер для монтажа бронированным кабелем);
– материал штуцера (Н – нержавеющая сталь типа
12Х18Н10Т; С – углеродистая сталь с защитным покрытием);
– обозначение технических условий.
Примеры записи призаказе
1. Термопреобразователь взрывозащищённый
ТСПУ/1-0288Ех, вид взрывозащиты «искробезопасная цепь», НСХ 100П, W100=1,3910,
диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 4,
длина монтажной части защитной арматуры 250 мм, диапазон измерения
температуры от минус 50 до +50 °С, предел допускаемой основной
погрешности 0,25% –
ТСПУ/1-0288Ех 100П, W100=1,3910,
4-20 мА – 4/250 –50…+50 °С – 0,25% ТУ 4211-066-12150638- 2000
;
2. Термопреобразователь взрывозащищённый
ТХАУ/1-0289, вид взрывозащиты «взрывонепроница- емая оболочка»,
диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 5,
длина мон- тажной части защитной арматуры 250 мм, диапазон измерения
температуры от 0 до + 900 °С, предел допускаемой основной
погрешности 1,0%, кабельным вводом для прокладки кабеля в трубе с
присоединительной резьбой G3/4 из углеродистой стали: ТХАУ/1-0289, ХА(К), 4-20 мА –
5/250 – 0…900 °С – 1,0% Т - С ТУ 4211-066-12150638-2000;
3. То же, но с кабельным вводом для прокладки
бронированного кабеля –
ТХАУ/1-0289, ХА(К), 4-20 мА – 5/250 – 0…900 °С – 1,0% Б – С ТУ
4211-066-12150638-2000.

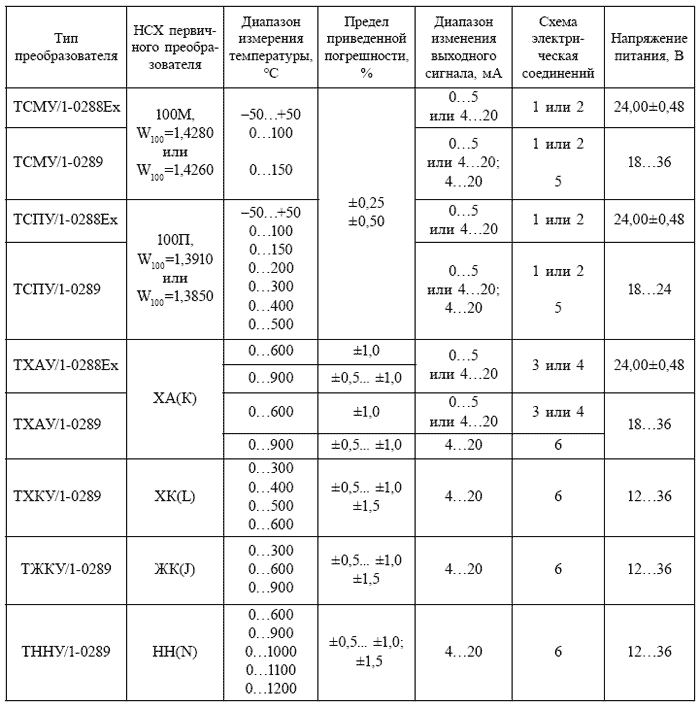

Таблица 1. Обозначение преобразователей, НСХ,
класс точности, опротивление нагрузки, схема подключения
Термопреобразователи ТСПУ(ТСМУ)/1-0288Ех,
ТХАУ/1-0288Ех (кабельные вводы – для открытой прокладки кабеля)
Термопреобразователи ТСПУ/1-0289, ТСМУ/1-0289,
ТХАУ/1-0289, ТХКУ/1-0289, ТННУ/1-0289, ТЖКУ/1-0289.

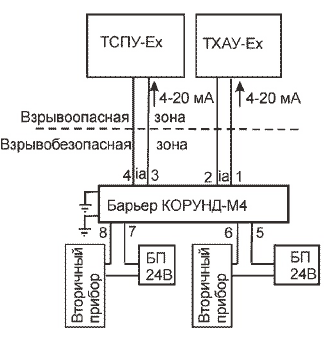

Схема 7. Подключение
термопреобразователей ТСМУ/1-0288Уx, ТСПУ/1-0288Еx, ТХАУ/1-0288Еx к
вторичным приборам через барьер искрозащиты.
