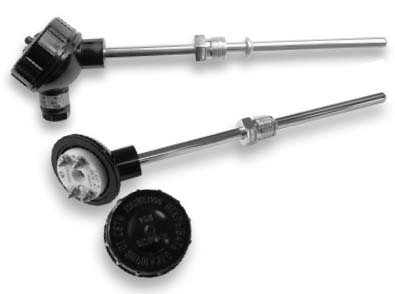

НАЗНАЧЕНИЕ
Термопреобразователи предназначены для измерения
температуры газов, жидкостей и сы- пучих сред, не разрушающих
материал защит- ной арматуры. Термопреобразователи обеспе- чивают
непрерывное преобразование темпе ратуры в унифицированный токовый
сигнал и предназначены для работы в системах автома- тического
контроля, регулирования и управле- ния технологическими процессами.
В качестве первичных преобразователей используются
термопары с изолированным спаем и номинальными статическими
характеристиками преобразования ХА(К), ХК(L), ЖК(J) и НН(N) по ГОСТ
Р 8.585-2001 и термопреобразователи сопротивления с номинальными
стаическими характеристиками преобразования 100П, 100М по ГОСТ
6651-94.

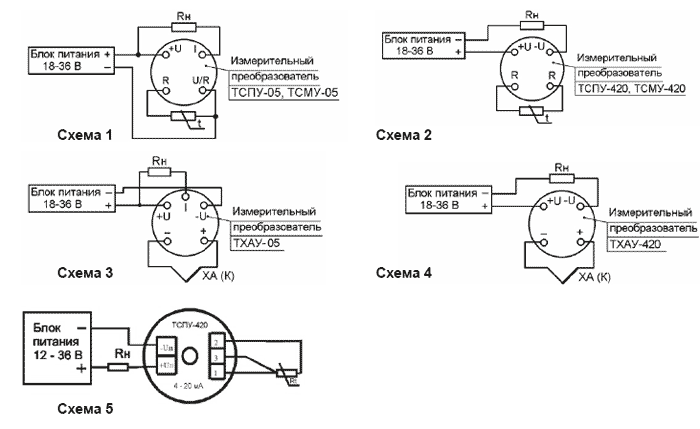

Измерительный преобразователь сигналов первичного
преобразователя в унифицированный токо-вый выходной сигнал размещен
в головке термопреобразователя и содержит компенсатор нелинейности
сигнала первичного преобразователя и компенсатор температуры
холодного спая (для термопар).
Вид климатического исполнения по ГОСТ 12997-84 –
группа С4 (температура окружающей среды от минус 30 до 50 °С,
относительная влажность 98% при температуре 35 °С), устойчивость к
механическим воздействиям по ГОСТ 12997-84 – группа исполнения N2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ
4211-066-12150638-2000
Зависимость выходного тока от температуры
..............................................................................
линейная
Степень защиты от воздействия воды и пыли по ГОСТ
14254-96 .......................................................IP54
Потребляемая мощность Вт, не более
.......................................................................................................
1,0
Условное давление измеряемой среды, МПа:

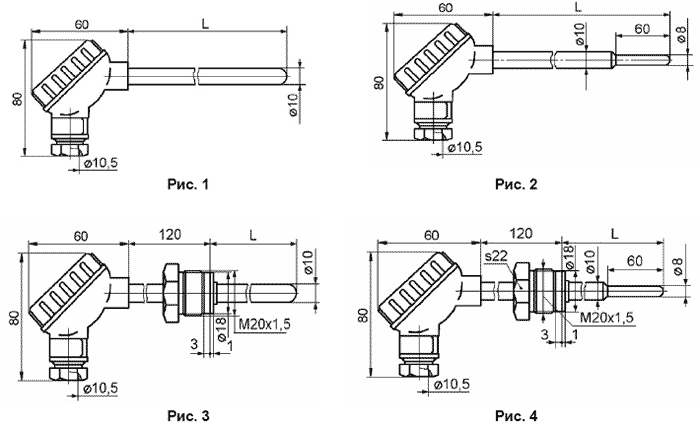

– для исполнения по рис. 1 и 2
...................................................................................................................
0,4
– для исполнения по рис. 3
........................................................................................................................10,0
– для исполнения по рис. 4
.........................................................................................................................
6,3
Термопреобразователи (рис. 3, 4) могут
эксплуатироваться:
– с защитными гильзами 908.1592.015 на условное
давление 25 МПа;
– с защитными гильзами 908.1591.016 на условное
давление 50 МПа;
Термопреобразователи (рис. 1, 2) могут
эксплуатироваться с передвижными штуцерами 908.1593.002-00…-03.
Защитныегильзы и штуцеры поставляются по отдельному
заказу.
Показатель тепловой инерции, с, не более:
– для термопреобразователей с диаметром рабочего
конца защитной арматуры 8 мм ................... 20
– для термопреобразователей с диаметром рабочего
конца защитной арматуры 10 мм ..................40
При заказе термопреобразователя и при записи в
технической документации необ- ходимо указать:
– тип термопреобразователя (ТСПУ/1-0288,
ТСМУ/1-0288, ТХАУ (ТХКУ, ТЖКУ, ТННУ)/1-0288);
– НСХ первичного преобразователя, для
термопреобразователей сопротивления – 100П, 100М;
– диапазон изменения выходного тока (0…5 или 4…20 мА
– см. таблицу 1);
– номер рисунка (1, 2, 3, 4);
– длину монтажной части L защитной арматуры (100,
120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
мм);
– марка стали защитной арматуры (12Х18Н10Т,
10Х23Н18, ХН45Ю и 10Х17Н13М2Т);
– диапазон измеряемой температуры (в соответствии с
таблицей 1);
– предел допускаемой основной погрешности (0,25;
0,50; 1,00; 1,50% в соответствии с таблицей);
– обозначение технических условий.

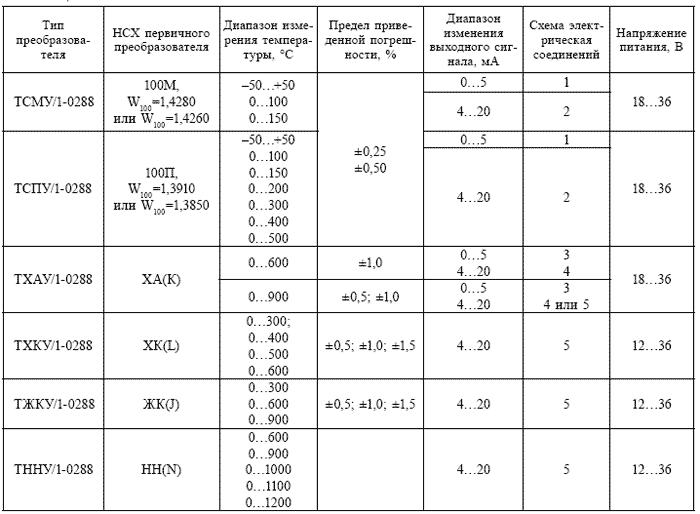

Таблица 1
Пример записи призаказе
1. Термопреобразователь ТСПУ/1-0288, НСХ 100П, W100=1,3910,
диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 4,
длина монтажной части защитной арматуры 250 мм, марка стали защитной
арматуры – сталь 12Х18Н10Т, диапазон измерения температуры от минус
50 до +50 °С, предел допускаемой основной погрешности 0,25% – «ТСПУ/1-0288 100П, W100=1,3910,
4-20 мА – 4/250 - 12Х18Н10Т –50…+50 °С – 0,25% ТУ
4211-066-12150638-2000».

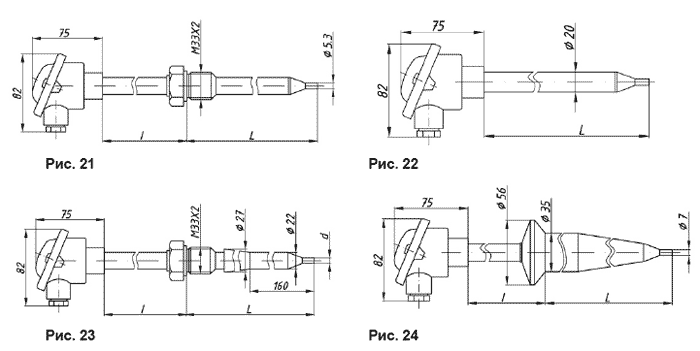

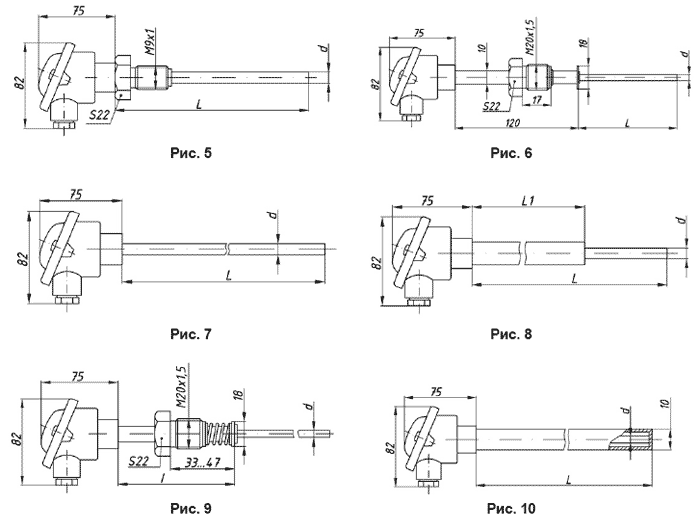

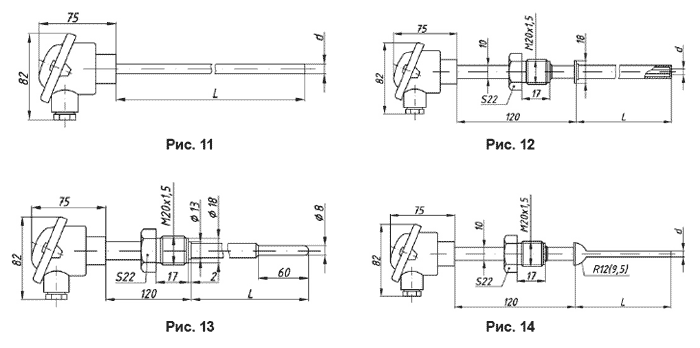

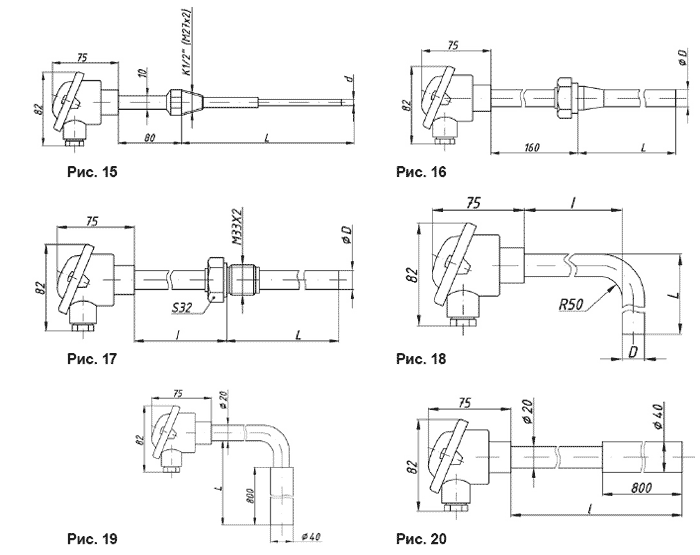

По отдельному заказу изготавливаются
термопреобразователи с унифицированным токовым выход- ным сигналом,
имеющие конструкцию защитной арматуры, представленную на рисунках 5
- 24. Мате- риал и размеры защитной арматуры соответствуют аналогам
термопреобразователей без унифицированного выходного сигнала,
представленных в предыдущих разделах данного каталога (их надо
указать при заказе).
Ограничения:
– термопары должны иметь одинарный термоэлемент с
изолированным спаем;
– температура головки термопреобразователя в
процессе
эксплуатации не
должна превышать 50 °С.
Примечание. Термопреобразователи моделей
ТХКУ, ТЖКУ и ТННУ имеют головку, представленную на рис. 5-24.
