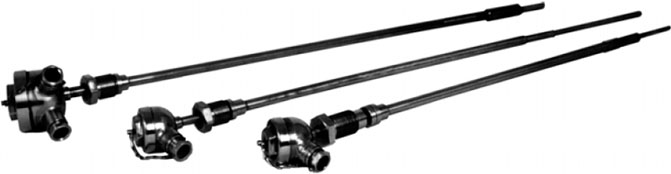

Преобразователи сопротивления платиновые ТСП/1-8042

Назначение

Для измерения температуры различных сред в энергетических установках специального назначения

Технические характеристики по ЮВМА.400520.003 ТУ:

-диапазон измеряемых температур, от до °С, вкл. ........................................................ минус 50 до +400

-класс допуска................................................................................................................................................ А, В

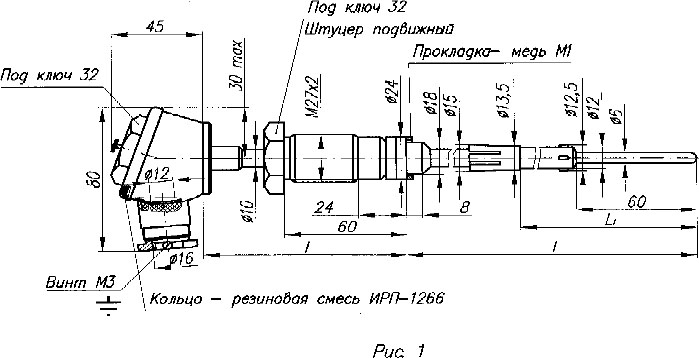

Пример записи при заказе: Преобразователя сопротивления платинового ТСП/1-8042 с НСХ - 50П, класса допуска А, конструктивного исполнения по рис.1, с длиной монтажной части Ь=500мм, 1=100мм, с материалом защитной арматуры сталь 08Х18Н10Т, со схемой соединения трехпроводной в общепромышленном исполнении: «Преобразователь ТСП/1-8042 014-00»;

То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства: «Преобразователь ТСП/1-8042 МР 014-00»;

То же, изготовленный под техническим надзором Российского Речного Регистра: «Преобразователь ТСП/1-8042 РР 014-00»; То же, изготовленный с приемкой Представителя Заказчика: «Преобразователь ТСП/1-8042 ВП 014-00»;

ТСП/1-8042

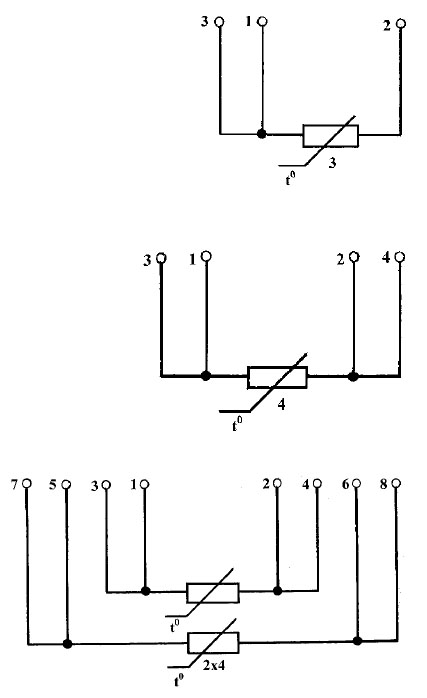

Обозначение	Рис.	Размеры, мм			Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	l₁	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.014-00	1	500	100	110	0,8	50П	А	25,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-01						50П	В
-02						100П	А
-03						100П	В
-04		630			0,9	50П	А
-05						50П	В
-06						100П	А
-07						100П	В
-08		800			1,1	50П	А
-09						50П	В
-10						100П	А
-11						100П	В
-12		870			1,1	50П	А
-13						50П	В
-14						100П	А
-15						100П	В
-16		1000			1,2	50П	А
-17						50П	В
-18						100П	А
-19						100П	В
-20		1250			1,3	50П	А
-21						50П	В
-22						100П	А
-23						100П	В
-24		1426			1,4	50П	А
-25						50П	В
-26						100П	А
-27						100П	В

Обозначение	Рис.	Размеры, мм			Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	l₁	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.014-28	1	1470	100	110	1,5	50П	А	25,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-29						50П	В
-30						100П	А
-31						100П	В
-32		1600			1,6	50П	А
-33						50П	В
-34						100П	А
-35						100П	В
-36		2000			1,8	50П	А
-37						50П	В
-38						100П	А
-39						100П	В
-40		2050			1,8	50П	А
-41						50П	В
-42						100П	А
-43						100П	В
-44		2196			1,9	50П	А
-45						50П	В
-46						100П	А
-47						100П	В
-48		2500			2,1	50П	А
-49						50П	В
-50						100П	А
-51						100П	В
-52		2526			2,2	50П	А
-53						50П	В
-54						100П	А
-55						100П	В
-56		500		150	0,8	50П	А
-57						50П	В
-58						100П	А
-59						100П	В
-60		630			0,9	50П	А
-61						50П	В
-62						100П	А
-63						100П	В

Обозначение	Рис.	Размеры, мм			Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	l₁	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.014-64	1	800	100	150	1,1	50П	А	25,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-65						50П	В
-66						100П	А
-67						100П	В
-68		870			1,1	50П	А
-69						50П	В
-70						100П	А
-71						100П	В
-72		1000		200	1,2	50П	А
-73						50П	В
-74						100П	А
-75						100П	В
-76		1250			1,3	50П	А
-77						50П	В
-78						100П	А
-79						100П	В
80		1426			1,4	50П	А
-81						50П	В
-82						100П	А
-83						100П	В
-84		1470			1,5	50П	А
-85						50П	В
-86						100П	А
-87						100П	В
-88		1600			1,6	50П	А
-89						50П	В
-90						100П	А
-91						100П	В
-92		2000			1,8	50П	А
-93						50П	В
-94						100П	А
-95						100П	В

Обозначение	Рис.	Размеры, мм			Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	l₁	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.015-00	1	2050	100	200	1,8	50П	А	25,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-01						50П	В
-02						100П	А
-03						100П	В
-04		2196			1,9	50П	А
-05						50П	В
-06						100П	А
-07						100П	В
-08		2500			2,1	50П	А
-09						50П	В
-10						100П	А
-11						100П	В
-12		2526			2,2	50П	А
-13						50П	В
-14						100П	А
-15						100П	В

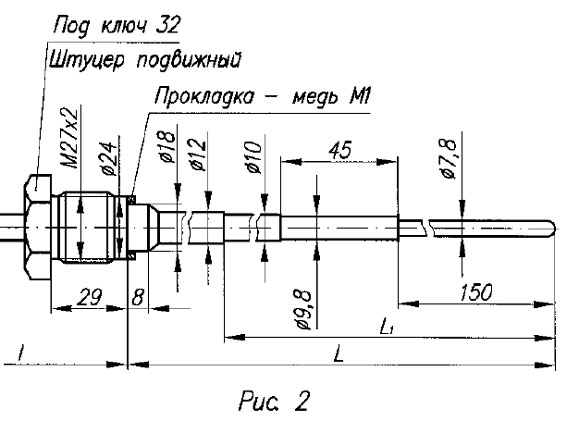

-16	2	500	80		0,8	50П	А	0,4
-17						50П	В
-18						100П	А
-19						100П	В
-20		630			0,9	50П	А
-21						50П	В
-22						100П	А
-23						100П	В

Обозначение	Рис.	Размеры, мм			Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	l₁	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измеряемых температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.015-24	2	675	80	200	1,0	50П	А	0,4	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-25						50П	В
-26						100П	А
-27						100П	В
-28		1000			1,2	50П	А
-29						50П	В
-30						100П	А
-31						100П	В
-32		1250			1,3	50П	А
-33						50П	В
-34						100П	А
-35						100П	В
-36		1385			1,4	50П	А
-37						50П	В
-38						100П	А
-39						100П	В
-40		1455			1,5	50П	А
-41						50П	В
-42						100П	А
-43						100П	В
-44		1600			1,6	50П	А
-45						50П	В
-46						100П	А
-47						100П	В
-48		1645		390	1,7	50П	А
-49						50П	В
-50						100П	А
-51						100П	В

Обозначение	Рис.	Размеры, мм		Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	l	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений

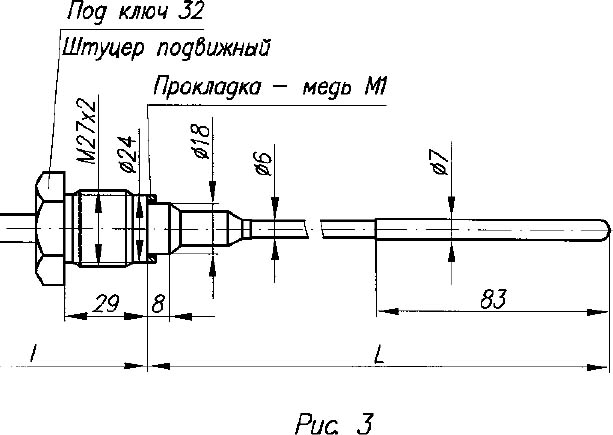

ЮВМА.405211.016-00	3	320	60	1,0	50П	В	0,4	От минус 50 до 470 включ.	Сталь 12Х18Н10Т	4
-01		875
-02		960
-03		1450
-04		1700
-05		2000
-06		2250
-07		2350
-08		2500
-09		2700		1,5
-10		2980
-11		3000
-12		3200
-13		3500
-14		4000
-15		4150
-16		4500
-17		5000		2,0
-18		5500
-19		6000
-20		6500
-21		7000
-22		7500
-23		8000
-24		8500
-25		9000		2,5
-26		9500
-27		10000
-28		10500
-29		11000
-30		11500
-31		12000

Обозначение	Рис.	Размеры, мм		Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
		L	l
ЮВМА.405211.017-00	6	570	80	1,5	2х50П	А	20,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	2х4
-01		600
-02		700
-03		710
-04		800		2,0
-05		900
-06		1000
-07		1100		2,5
-08		1200
-09		1300
-10		1400		3,0
-11		1420
-12		1500
-13		1600
-14		1700		3,5
-15		1800
-16		1900
-17		2000		4,0
-18		2100
-19		2200
-20		2300		4,5
-21		2400
-22		2500
-23		2600
-24		2700		5,0
-25		2800
-26		2900
-27		3000

Обозначение	Рис.	Размеры, мм		Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
		L	l
ЮВМА.405211.017-50	7	600	100	1,5	2х50П	А	20,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	2х4
-51		615
-52		700
-53		710
-54		800		2,0
-55		900
-56		1000
-57		1100		2,5
-58		1200
-59		1300
-60		1400		3,0
-61		1420
-62		1500
-63		1600
-64		1700		3,5
-65		1800
-66		1900
-67		2000		4,0
-68		2100
-69		2200
-70		2300		4,5
-71		2400
-72		2500
-73		2600
-74		2700		5,0
-75		2800
-76		2900
-77		3000

Обозначение	Рис.	Размеры, мм				Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	L₁	L₂	L₃	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.018-00	8	630	577	¾	¾	1,5	50П	А	25	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	4
-01		675	622
-02		785	732
-03		800	747
-04		830	777
-05		1000	947		600
-06		1250	1197
-07		1305	1252			2,0
-08		1365	1312
-09		1430	1377
-10		1455	1402
-11		1540	1335
-12		1600	1395
-13		1640	1460
-14		1850	1645			2,5
-15		1885	1680		845
-16		2000	1947	1550	750
-17		2400	2347	1400	600	3,5
-18		2500	2447		600
-19		2645	2592		845
-20		2950	2897	1700
-21		3200	3147
-22		3300	3247
-23		4550	4497			4,5

Обозначение	Рис.	Размеры, мм				Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
Обозначение	Рис.	L	L₁	L₂	L₃	Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
ЮВМА.405211.018-50	9	630	577	¾	¾	1,5	50П	А	25,0	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	4
-51		675	622
-52		785	732
-53		800	747
-54		830	777
-55		1000	947		600
-56		1250	1197			2,0
-57		1305	1252
-58		1365	1312
-59		1430	1377
-60		1455	1402
-61		1540	1335
-62		1600	1395			2,5
-63		1640	1460
-64		1850	1645
-65		1885	1680		845
-66		2000	1947	1550	750
-67		2400	2347	1400	600	3,5
-68		2500	2447		600
-69		2645	2592		845
-70		2950	2897	1700
-71		3200	3147			4,5
-72		3300	3247
-73		4550	4497

Обозначение	Рис.	Размеры, мм				Масса, кг, не более	НСХ	Класс допуска	Условное давление Ру, МПа	Диапазон измерения температур, °С	Материал защитной арматуры	Схема соединений
		L	L₁	L₂	L₃
ЮВМА.405211.019-00	10	1180	¾	¾	¾	1,0	50П	А	0,63	От минус 50 до 400 включ.	Сталь 12Х18Н10Т	4
-01		1320
-02		1500
-03		2240
-04		2360
-05		2500
-06		3350				1,5
-07		3550
-08		4000
-09		4500
-10		5000
-11		5230
-12		5300
-13		5450
-14		5600
-15		6000				2,5
-16		7500
-17		8500
-18		9000
-19		10600
