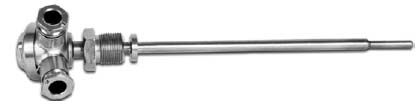

Термопреобразователи сопротивления платиновые и медные морские ТСП/1-8040, ТСМ/1-8040

Для измерения температуры жидких, газооб- разных сред корабельных и судовых энергетических установок и систем.

Термопреобразователи являются аналогами термопреобразователей ТСП-8040 и ТСМ-8040 ТУ В25-04.4110-84.

Термопреобразователи имеют сертификат об утверждении типа средства измерения военного назначения, выданный Госстандартом РФ и министерством обороны, а также сертификаты типового одобрения Российского Морского Регистра Судоходства и Российского Речного Регистра.

Диапазон измеряемых температур, °С:

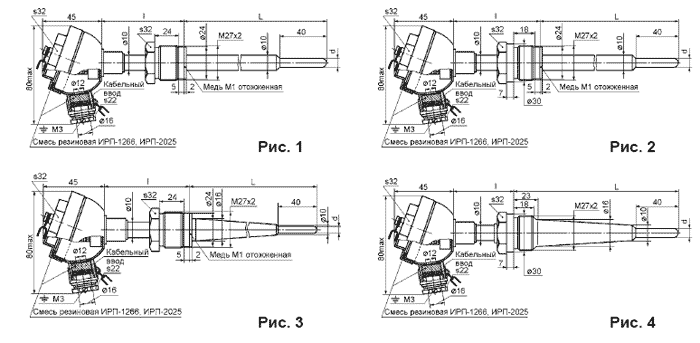

– ТСП/1-8040, рис. 1, сталь 12Х18Н10Т ......................................................................... минус 200 … +500

– ТСП/1-8040, рис. 1, сплав ПТ-3В .................................................................................. минус 50 … +300

– ТСП/1-8040, рис. 1, бронза БрАЖНМц 9-4-4-1 ........................................................... минус 50 … +150

– ТСП/1-8040, рис. 2, сталь 12Х18Н10Т .......................................................................... минус 50 … +400

– ТСП/1-8040, рис. 3, сталь 12Х18Н10Т ........................................................................ минус 200 … +500

– ТСП/1-8040, рис. 3, сплав ПТ-3В .................................................................................. минус 50 … +300

– ТСП/1-8040, рис. 3, бронза БрАЖНМц 9-4-4-1 ........................................................... минус 50 … +150

– ТСП/1-8040, рис. 4, сталь 12Х18Н10Т ....................................................................... минус 200 … +500

– ТСП/1-8040, рис. 4, сплав ПТ-3В .................................................................................. минус 50 … +300

– ТСП/1-8040, рис. 4, бронза БрАЖНМц 9-4-4-1 ............................................................ минус 50 … +150

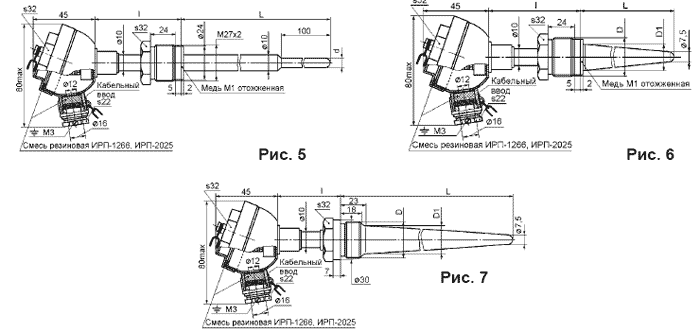

– ТСП/1-8040, рис. 6, сталь 12Х18Н10Т ........................................................................ минус 100 … +250

– ТСП/1-8040, рис. 6, сплав ПТ-3В ................................................................................. минус 100 … +250

– ТСП/1-8040, рис. 7, сталь 12Х18Н10Т .......................................................................................... 0 … 450

– ТСП/1-8040, рис. 7, сплав ПТ-3В .................................................................................................. 0 … 300

– ТСП/1-8040, рис. 8, сталь 12Х18Н10Т ......................................................................................... 0 … 450

– ТСП/1-8040, рис. 8, сплав ПТ-3В .................................................................................................. 0 … 300

– ТСМ/1-8040, рис. 1-4, сталь 12Х18Н10Т ....................................................................... минус 50 … +150

Остальные технические характеристики приведены в специальном каталоге термопреобразователей для нужд морского и речного флота.

– тип термопреобразователя (ТСП/1-8040, ТСМ/1-8040);

– буквенный шифр приемки:

– без буквенного шифра для термопреобразователей общепромышленного исполнения с приемкой ОТК;

– РР для термопреобразователей, изготовленных под техническим надзором Российского Речного Регистра;

– МР для термопреобразователей, изготовленных под техническим надзором Российского Морско- го Регистра Судоходства;

– ВП для термопреобразователей, изготовленных с приемкой представителя заказчика для нужд ВМФ;

– номер рисунка (1, 2, 3, 4, 6, 7, или 8);

– номинальную статическую характеристику преобразования по ГОСТ 6651-94:

– 50П, 100П, 50П двойной – для всех исполнений;

– 50М для исполнений по рисункам 1, 2, 3, 4;

– класс допуска по ГОСТ 6651-94: – В, С для ТСП/1-8040;

– С для ТСМ/1-8040;

– длину монтажной части защитной арматуры:

– 60, 80, 100, 120, 160, 200, 250, 320 мм для защитной арматуры из ПТ-3В и БрАЖНМц 9-4-4-1);

– 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 3550 мм для защитной  арматуры из стали 12Х18Н10Т;
