Манометры и мановакуумметры
показывающие МП3-У, МВП3-У
 Предназначены
для измерения избыточного и вакуумметрического давления жидких и газообразных
сред.
Основные
технические характеристики
|
1. Верхние значения
диапазона показаний, кгс/см2
МП3-У
МВП3-У |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60;
100; 160; 250; 400
–1…0…0,6; –1…0…1.5; –1…0…3;
–1…0…5; –1…0…9; –1…0…15;
–1…0…24
|
|
2. Классы точности |
–1; 1,5; 2,5 |
|
3. Температура
окружающей среды, °С |
–50…+50 |
|
4. Относительная
влажность
при температуре 35°С, % |
до 98
|
|
5. Масса, кг, не
более |
1 |
|
6. Изготавливаются
по |
ТУ
4212-00225621.167-99 |
Оформление заказа
|
При заказе необходимо
указать:
- Наименование и условное
обозначение
- Верхнее значение диапазона
показаний
- Единицу измерения – кгс/см2,
МПа, кПа
- Класс точности
- Расположение присоединительного
штуцера и фланца
- Номер ТУ
|
Пример заказа:
Манометр МП3-У с осевым штуцером без фланца класса точности 2,5 с
верхним значением диапазона показаний 6 кгс/см2:
“Манометр МП3-У-2,5-6 кгс/см2, осевой
ТУ 4212-00225621.167-99”, |

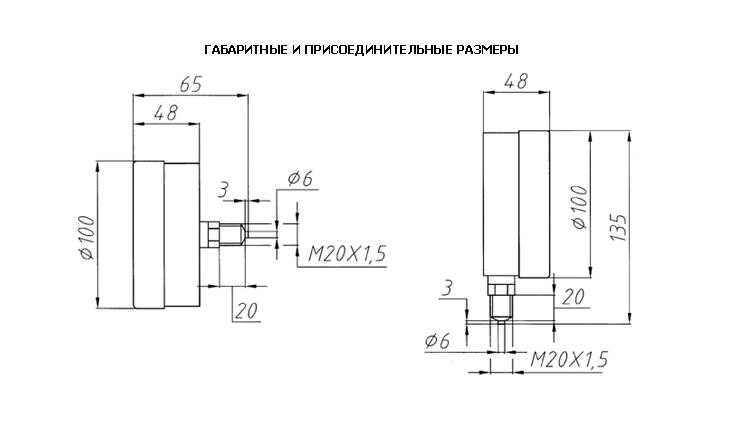

Габаритные и присоединительные размеры
|
