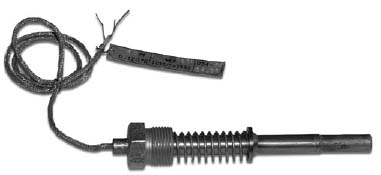

Термопреобразователи сопротивления платиновые и медные ТСП/1-1388, ТСМ/1-1388

Для измерения температуры малогабаритных подшипников и твердых тел.

Диапазон измерения

температур, 0С ................. от минус 40 до плюс 120

Материал защитной арматуры:

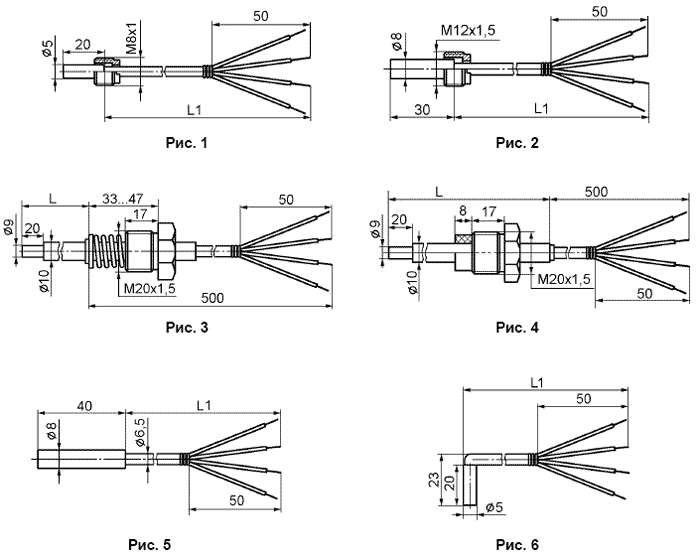

– для исполнений по рисункам 1, 2, 5, 6 .................................................... латунь Л63, Л96 и 12Х18Н10Т

– для исполнений по рисункам 3, 4 .......................................................... медь М1, М2, М3 и 12Х18Н10Т

Защищенность от пыли и воды по ГОСТ 14254-96:

– для рис. 1, 2, 6 .......................................................................................................................................IP00

– для рис. 3, 4, 5 .......................................................................................................................................IP55

– тип термопреобразователя: ТСП/1-1388, ТСМ/1-1388;

– номер рисунка: 1-6;

– НСХ преобразования по ГОСТ 6651-94:

– для ТСП/1-1388 ........................................................................................................................50П, 100П;

– для ТСМ/1-1388 .................................................................................................................................50М;

– класс допуска по ГОСТ 6651-94: – для ТСП/1-1388 ........................................................................... В, С

– для ТСМ/1-1388 ................................................................................С

– номер схемы соединений выводов по ГОСТ 6651-94:

– для исполнений по рисункам 1, 2, 3, 4, 6 ....................................................................................схема 4

– для исполнений по рисунку 5 ...................................................................................... схема 2 или 2х2

– материал защитной арматуры;

– длину монтажной части защитной арматуры L, мм, для исполнений по рисункам 3, 4 ...........60-400

(60, 80, 100, 120, 160, 200, 250, 320, 400)

– длину гибкого кабеля L1, мм: – для исполнений по рисункам 1, 2, 6 ...................................... 120-4970

(120, 470, 500, 630, 800, 970, 1000, 1470, 1600, 1970, 3005, 4970)

– для исполнений по рисунку 5 .............................................. 120-1200;

– обозначение технических условий.

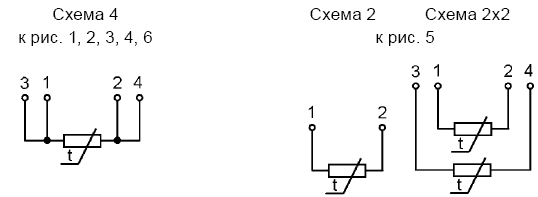

Термопреобразователь ТСП/1-1388, исполнение по рисунку 1, НСХ 50П, класс допуска В, схема 4, длина гибкого кабеля 1000 мм, с материалом защитной арматуры Л63 – «ТСП/1-1388 – 1 - 50П – В - сх.4 – L1=1000 мм - Л63 ТУ 4211-106-12150638-2003». Схемы электрические соединений
