Преобразователи
сопротивления платиновые и медные взрывозащищенные ТСП/1-1187, ТСМ/1-1187
НАЗНАЧЕНИЕ
Для использования в нефтегазодобывающей,
нефтепере-рабатывающей, нефтехимической промышленности и при
производстве минеральных удобрений во взрывоопасных зонах и помещениях
для измерения температуры жидких и газообразных сред: азотоводородной
смеси и продуктов сгорания природного газа (Н2, N2, СО, О2, Н2О, СН4)
газооб- разного и жидкого аммиака, природного газа, конвертиро- ванного
газа, моноэтанолоаминового раствора с примесями сероводорода (Н2S) и
сернистого ангидрида (SО2) в допус- тимых пределах по ГОСТ 12.1.005.
Термопреобразователи с защитной арматурой из стали
10Х17Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей
до 25% Н2S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3
сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год).
Термопреобразователи предназначены для применения во
взрывоопасных зонах и помещениях 0, 1 и 2 классов по ГОСТ Р 51330.9 и
ГОСТ Р 51330.13, а также во взрывоопасных зонах и помещениях всех
классов согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам
имеют взрывобезопасный уровень взрывозащиты. Конструкция
термопреобразователей может иметь вид взрывозащиты «Искробезопасная
цепь», с маркировкой взрывозащиты OExiaIIСТ6, 1ЕхibIIСТ6 и
«Взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ЕхdIIСТ6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ
4211-019-12150638-2002
Диапазон измеряемых температур, 0С:
– ТСП/1-1187
.........................................................................................................от
минус 200 до плюс 500
– ТСМ/1-1187
.........................................................................................................
от минус 50 до плюс 150
НСХ по ГОСТ 6651-94
...................................................................50М,
100М, 50П, 100П, 2х50П, 2х100П
Класс допуска по ГОСТ 6651-94
...........................................................................................................
В, С.
Материал защитной арматуры
.............................................................. сталь
12Х18Н10Т, 10Х17Н13М2Т
Материал головки
........................................................................
алюминиевый сплав, сталь 12Х18Н10Т
Термопреобразователи поставляются с вводными
устройствами: для присоединения бронированного кабеля (Б), для открытой
прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с
присоединительной резьбойG3/4 (возможна поставка G1/2).
При заказе и записи в технической документации
необходимо указать:
– тип термопреобразователя (ТСП/1-1187, ТСМ/1-1187);

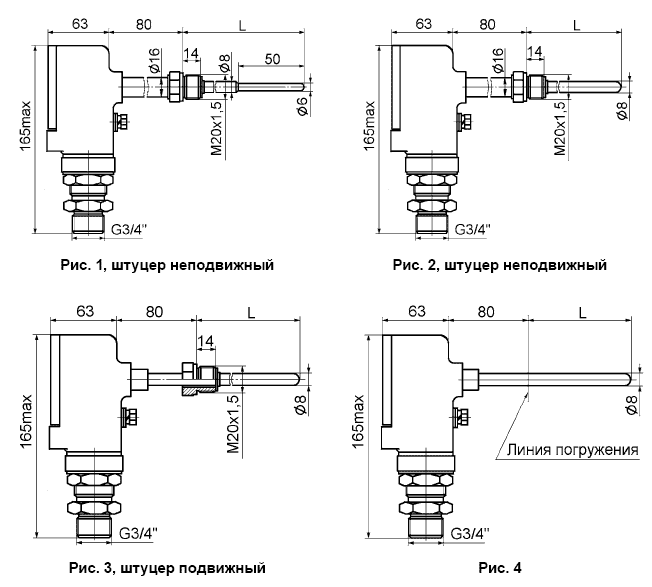

– номер рисунка (1, 2, 3 или 4);
– НСХ преобразования (50П, 100П, 2х50П, 2х100П, 50М,
100М);
– класс допуска (В или С);

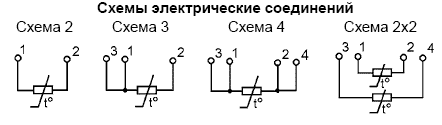

– номер схемы соединений (2, 3, 4 или 2х2);
– длину монтажной части защитной арматуры L: 80, 100,
120, 160, 200, 250, 320, 400, 500, 630, 800,
1000, 1250, 1600, 2000 мм;
– материал защитной арматуры;
– материал головки;
– маркировку взрывозащиты;
– тип вводного устройства.
Примечание. Схема соединений 2 применяется для
термопреобразователей с длиной защитной арма- туры до 500 мм.
Примеры записи при заказе
1. Термопреобразователь ТСП/1-1187, исполнения по
рисунку 2, НСХ 100П, класса допуска В, со схе- мой соединений 4, длиной
монтажной части L=630 мм с защитной арматурой из стали 12Х18Н10Т, с го-
ловкой из алюминиевого сплава, с маркировкой 1ЕхdIIСТ6 с вводным
устройством для монтажа кабеля в трубе с присоединительной резьбой G3/4
– «ТСП/1-1187, рис.2,
100П, кл. В – схема 4 L= 630 мм, 12Х18Н10Т, головка Ал., с маркировкой
1ЕхdIIСТ6-Т- G3/4»;
2. То же, с маркировкой OExiaIIСТ6, для открытой
прокладки присоединительного кабеля – «ТСП/1-1187, рис.2, 100П, кл. В –
схема 4 L= 630 мм, 12Х18Н10Т, головка Ал., с маркировкой OExiaIIСТ6 -К».
|
