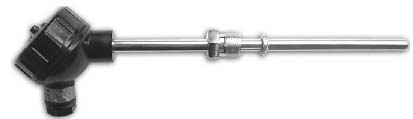

Термопреобразователи
сопротивления платиновые и медные ТСП/1-1088,
ТСМ/1-1088
НАЗНАЧЕНИЕ
Для измерения температуры жидких и газо- образных сред,
не разрушающих их защитную арматуру, в различных областях народного
хозяйства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТСП/1-1088 – ТУ 4211-032-12150638-2003, ТСМ/1-1088 – ТУ
4211-017-12150638-2000
Диапазон измеряемых температур, 0С
ТСП/1-1088
......................................................................................................................от
минус 200 до 500
ТСМ/1-1088
.....................................................................................................................
от минус 200 до 150
Номинальная статическая характеристика преобразования
(НСХ)
по ГОСТ 6651-94
.........................................................................................................
50М, 100М, 50П, 100П
Класс допуска по ГОСТ 6651-94
........................................................................................................
А, В, С W100 по ГОСТ 6651-94:
– ТСП/1-1088
...........................................................................................................
1,3910 (по заказу 1,3850)
– ТСМ/1-1088
...........................................................................................................1,4280
(по заказу 1,4260)
Показатель тепловой инерции, с
..........................................................................................................
20, 40
Материал защитной арматуры
.........................................................................................сталь
12Х18Н10Т
Материал головки
........................................................................................прессматериал
АГ-4В, ДСВ-2Р
Условное давление измеряемой среды, МПа:
– для исполнения по рисунку 1
................................................................................................................
0,4
– для исполнения по рисунку 2
...............................................................................................................10,0
– для исполнения по рисунку 3
................................................................................................................
6,3
При заказе и записи в технической документации
необходимо указать:
– тип термопреобразователя (ТСП/1-1088 или ТСМ/1-1088);
– номер рисунка (1, 2 или 3);
– НСХ преобразования (50М, 100М или 50П, 100П);
– класс допуска (А, В, С) по ГОСТ 6651-94;
– номер схемы соединений (2, 3, 4, 4С или 2х2);
– длину монтажной части защитной арматуры L:
– для исполнения по рисунку 1 – 250, 320, 400, 500, 630,
800, 1000, 1250, 1600, 2000 мм;
– для исполнений по рисункам 2 и 3 – 80, 100, 120, 160,
200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;
– обозначение технических условий.
Примечание. Схема соединений 2 и 2х2 применяется для
термопреобразователей с длиной защитной арматуры до 500 мм, а схема 2х2
имеет два чувствительных элемента.
Пример записи при заказе
Термопреобразователь ТСП/1-1088, исполнения по рисунку
2, НСХ 100П, класса допуска В, со схемой соединений 4, длиной монтажной
части L=630 мм –
«ТСП/1-1088-2 – 100П – В – схема 4 – 630 мм ТУ 4211-032-12150638-2003».
По заказу термопреобразователи, рис. 1, комплектуются передвижным
штуцером 908.1593.002; рис.2 – гильзами защитными 908.1592.015 и
908.1857.035 на 25 МПа; рис.3 – гильзой 908.1591.016 на 50МПа.
|
