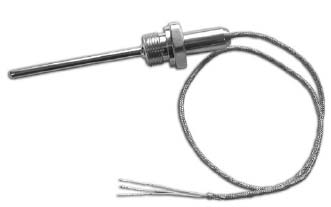

Термопреобразователи
сопротивления платиновые и медные ТСП/1-0879-01, ТСМ/1-0879-01
НАЗНАЧЕНИЕ
Для измерения температуры различных жидких и
газообразных сред.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-089-12150638-2001
Диапазон измеряемых температур, 0С:
– для ТСП/1-0879-01 ..........................от –50 до
+250
– для ТСМ/1-0879-01 ..........................от –50 до
+150
Класс допуска по ГОСТ 6651-94 ........................
В, С

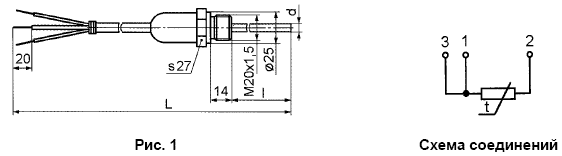

Cхема электрического соединения трехпроводная.
Показатель тепловой инерции, с, не более:
– для диаметра защитной арматуры d = 6 мм
..........................................................................................
12
– для диаметра защитной арматуры d = 8 мм
..........................................................................................
30
При заказе и при записи в технической документации
необходимо указать:
– тип термопреобразователя (ТСП/1-0879-01;
ТСМ/1-0879-01)
– НСХ преобразования по ГОСТ 6651-94 (50П; 100П; 50М;
100М);
– класс допуска по ГОСТ 6651-94 (В, С);
– диаметр защитной арматуры d (6; 8 мм);
– длину монтажной части защитной арматуры l (80; 100;
120; 160; 200; 250; 320; 400; 500 мм);

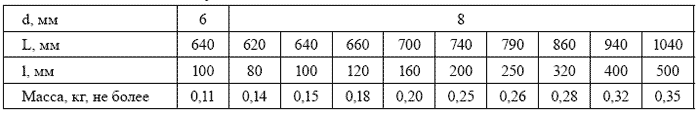

– габаритную длину термопреобразователя с учетом длины
монтажного провода L (см. таблицу);
– материал защитной арматуры (сталь 12Х18Н10Т);
– обозначение технических условий.
Пример записи при заказе
Термопреобразователь платиновый ТСП/1-0879-01, с
номинальной статической характеристикой пре- образования 100П, класс
допуска В, длиной монтажной части защитной арматуры 200 мм, с габаритной
длиной 740 мм –
«ТСП/1-0879-01-100П-В-8-200х740 мм ТУ 4211-089-12150638-2001».
|
