Термопреобразователи
сопротивления для атомных станций ТСП-8043-АС, ТСМ-8043-АС
|
Технические условия ………………………………….
|
ТУ 4211-106-12150638-2003 |
|
Сертификат Госстандарта РФ об утверждении
типа СИ ……... |
RU.С.32.001.А №
16940; |
|
Сертификат соответствия, выдан «АНО
Атомсертифика» …… |
РОСС RU.0001.01АЭ00.61.10.0074 |
|
Лицензии на право конструирования и
изготовления Федеральной службы по экологическому,
технологическому и атомному надзору РФ ………… |
ДО-11-101-1076
ДО-12-101-1077 |
Назначение:
Термопреобразователи
сопротивления ТСП-8043-АС, ТСМ-8043-АС предназначены для измерения
температуры масла в подшипниковых узлах технологического оборудования
АЭС.
Технические характеристики
Термопреобразователи сопротивления ТСП-8043-АС
изготавливаются с одним чувствительным элементом (ЧЭ) из платиновой
проволоки; термопреобразователи сопротивления ТСМ-8043-АС
изготавливаются с одним ЧЭ из медной проволоки. ЧЭ помещены в защитную
арматуру с герметичной головкой или электроразъемом.
Электрическая схема
соединений – трехпроводная по ГОСТ 6651-94.
|
·
НСХ по ГОСТ 6651-94:
ТСП-8043-АС
ТСМ-8043-АС |
50П
50М |
|
·
Диапазон измеряемых температур, ºС |
От минус 50 до
100 |
|
·
Класс допуска по ГОСТ 6651-94:
ТСП-8043-АС
ТСМ-8043-АС |
В
В, С |
|
·
Класс безопасности по НП-001-97 |
3Н |
|
·
Показатель тепловой инерции, с, не
более |
15 |
|
·
Рабочее давление измеряемой среды Р,
МПа |
0,3 |
|
·
Условия окружающей среды:
диапазон
температур, ºС
абсолютное
давление
относительная
влажность при температуре до 35ºС |
От минус 50 до 60
атмосферное
до 98% |
|
·
Защищенность от воды и пыли по ГОСТ
14254-96 (с герметичной головкой или с электроразъемом,
защищенным резиновым чехлом, поставляемым с
термопреобразователем) |
IР55 |
|
·
Категория сейсмостойкости по НП 031-01 |
1 |
|
·
Материал защитной арматуры по ГОСТ
5632-72 |
12Х18Н10Т, медь
М1 |
|
·
Длина монтажной части
L, мм |
80, 100, 120, 160, 200, 250, 320, 400, 500,
630, 800, 1000 |
|
·
Установленный срок службы, лет |
10 |
| |
|
|
Термопреобразователи
удовлетворяют повышенным требованиям к приборам для АС по следующим
внешним воздействиям:
·
ударные (ускорение 3g)
и вибрационные (ускорение 2g при частоте до
120 Гц) нагрузки;
·
землетрясение 9 баллов по шкале МSК-64
на отметке установки до 70 м;
·
орошение водой при температуре до 90ºС;
·
гамма-излучение до 1,38·10-7
Гр/с.
Рис.
1 Схема электрическая
внутренних
соединений (схема 3 по ГОСТ 6651-94)
Переменные данные
для ТСП(ТСМ)-8043-АС
|
Вариант 1 с уплотнением медной прокладкой |
D= М27х2,
М27х1,5 |
|
Вариант 2 с уплотнением резиновыми
кольцами |
D= М27х2,
М27х1,5 |

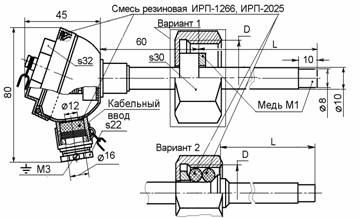

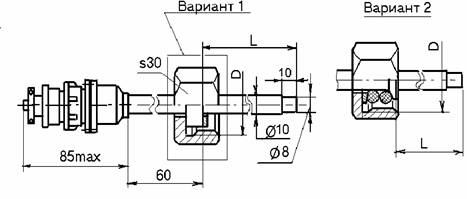

Рис. 2
При заказе и записи
в технической документации необходимо указать:
- модификацию
термопреобразователя (ТСП-8043-АС, ТСМ-8043-АС); номер рисунка с
указанием варианта исполнения;
- НСХ преобразования
(50П,50М);
- класс допуска (В, С);
- длину монтажной части
защитной арматуры L;
- вариант резьбы накидной
гайки (М27х2, М27х1,5)
- обозначение технических
условий.
- при необходимости
указать модификацию головки согласно разделу «Краткое техническое
описание типов средств измерений»
Пример записи при заказе:
Термопреобразователь
ТСП-8043-АС, исполнение по рисунку 1 вариант 2, НСХ 50П, класс допуска
В, длина монтажной части L = 250 мм, резьба
накидной гайки М27х2:
ТСП-8043-АС рис.
1 вариант 2 – 50П – кл.В - 250 мм – М27х2 - ТУ 4211-106-12150638-2003
|
