Термопреобразователи
сопротивления для атомных станций ТСП-1287-АС
|
Технические условия ……………………………….
|
ТУ 4211-106-12150638-2003 |
|
Сертификат Госстандарта РФ об утверждении
типа СИ ……... |
RU.С.32.001.А №
16940; |
|
Сертификат соответствия, выдан «АНО
Атомсертифика» …… |
РОСС RU.0001.01АЭ00.61.10.0074 |
|
Лицензии на право конструирования и
изготовления Федеральной службы по экологическому,
технологическому и атомному надзору РФ ………… |
ДО-11-101-1076
ДО-12-101-1077 |
Назначение:
Термопреобразователи
сопротивления ТСП-1287-АС предназначены для термоконтроля
технологического оборудования машзалов АЭС с реакторами ВВЭР, РБМК и БН.
Кроме того, могут быть использованы для термоконтроля технологического
оборудования в следующих помещениях зоны свободного режима АЭС: в
дизель – генераторной и компрессорной, а также в помещениях щитов
управления зон строгого и свободного режима.
Технические характеристики
Термопреобразователи
сопротивления ТСП-1287-АС с электроразъемами изготавливаются с одним
чувствительным элементом (ЧЭ) из платиновой проволоки, ЧЭ помещены в
защитную арматуру. Электрическая схема соединений – четырехпроводная по
ГОСТ 6651-94.
|
·
НСХ по ГОСТ 6651-94: |
50П, 100П |
|
·
Диапазон измеряемых температур, ºС |
От 0 до 160 |
|
·
Класс допуска по ГОСТ 6651-94 |
В |
|
·
Класс безопасности по НП-001-97 |
3НУ |
|
·
Показатель тепловой инерции, с, не
более |
20 |
|
·
Рабочее давление измеряемой среды Р,
МПа |
3,6 |
|
·
Условия окружающей среды:
диапазон температур,
ºС;
абсолютное давление;
относительная влажность
при температуре до 35ºС |
От минус 50 до
60
атмосферное
до 98% |
|
·
Защищенность от воды и пыли по ГОСТ
14254-96 (с электроразъемом, защищенным резиновым чехлом,
поставляемым с термопреобразователем) |
IР55
|
|
·
Категория сейсмостойкости по НП 031-01 |
1 |
|
·
Материал защитной арматуры по ГОСТ
5632-72 |
12Х18Н10Т |
|
·
Длина монтажной части
L, мм |
60, 80, 100, 120 |
|
·
Установленный срок службы, лет |
10 |
Термопреобразователи удовлетворяют повышенным
требованиям к приборам для АЭС по следующим внешним воздействиям:
·
ударные (ускорение 3g)
и вибрационные (ускорение 2g при частоте до
120 Гц) нагрузки;
·
землетрясение 9 баллов по шкале МSК-64
на отметке установки до 70 м;
·
орошение водой при температуре до 90ºС;
·
гамма-излучение до 1,38·10-7 Гр/с.

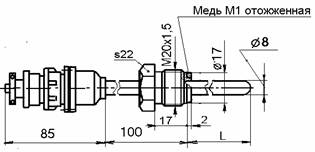

Рис.
1
Рис. 2
Схема электрическая внутренних соединений (схема 4 по ГОСТ 6651-94)
При заказе и записи
в технической документации необходимо указать:
- модификацию термопреобразователя (ТСП-1287-АС);
номер рисунка;
- НСХ преобразования (50П, 100П);
- класс допуска (В);
- длину монтажной части защитной арматуры L;
- обозначение технических условий.
Пример записи при
заказе:
Термопреобразователь
ТСП-1287-АС, исполнение по рисунку 2, НСХ 100П, класс допуска В, длина
монтажной части L = 120 мм:
ТСП-1287-АС рис. 2 –
100П – кл.В - 120 мм – ТУ 4211-106-12150638-2003
|
