Термопреобразователи
сопротивления для атомных станций ТСП-1088-АС, ТСМ-1088-АС
|
Технические
условия ……………………………………. |
ТУ
4211-106-12150638-2003 |
|
Сертификат
Госстандарта РФ об утверждении типа СИ ……... |
RU.С.32.001.А № 16940; |
|
Сертификат
соответствия, выдан «АНО Атомсертифика» …… |
РОСС
RU.0001.01АЭ00.61.10.0074 |
|
Лицензии на
право конструирования и изготовления Федеральной службы по
экологическому, технологическому и атомному надзору РФ
………… |
ДО-11-101-1076
ДО-12-101-1077 |
Назначение:
Термопреобразователи сопротивления
ТСП(ТСМ)-1088-АС рис 1, 2, 3 предназначены для термоконтроля
технологического оборудования машзалов АЭС с реакторами ВВЭР, РБМК и БН.
Могут быть использованы для измерения температуры химически
неагрессивных и агрессивных газообразных и жидких сред, не разрушающих
защитную арматуру термопреобразователей, и для термоконтроля
технологического оборудования в помещениях АЭС согласно таблице.
|
Технологические
помещения зоны строгого режима |
Технологические
помещения зоны свободного режима |
|
- в
негерметичной части аппаратного отделения;
- во вспомогательном спецкорпусе;
- в системе спецводоочистки;
- в резервуарах выдержки вод;
- в санитарно – бытовом корпусе |
-машинный зал;
- дизель – генераторная и компрессорная;
- обслуживаемые здания и сооружения;
- сооружения химводоочистки |
|
-
Помещения щитов управления зон строгого и свободного режима |
|
-
Открытый воздух |
Термопреобразователи сопротивления ТСП-1088-АС
рис. 4 предназначены для измерения с высокой точностью температуры
воздуха в разных точках внутри защитной оболочки АЭС при проверке
герметичности защитной оболочки специальными методами.
Технические характеристики
Термопреобразователи сопротивления ТСП-1088-АС,
ТСМ-1088-АС изготавливаются с одним или двумя чувствительными элементами
(ЧЭ) из платиновой (ТСП) или медной (ТСМ) проволоки. ЧЭ помещены в
защитную арматуру, термопреобразователи по рис. 1, 2, 3 с герметичными
головками.
|
·
НСХ по ГОСТ 6651-94:
ТСП-1088-АС
рис. 1, 2, 3
ТСМ-1088-АС рис. 1, 2, 3
ТСП-1088-АС рис. 4 |
50П, 100П
50М, 100М
100П |
|
·
Диапазон измеряемых температур, ºС:
ТСП-1088-АС рис. 1, 2, 3
ТСМ-1088-АС рис. 1, 2, 3, ТСП-1088-АС рис.
4 |
От минус 50 до
400
От минус 50 до 150 |
|
·
Класс допуска по ГОСТ 6651-94:
ТСП-1088-АС рис. 1, 2, 3
ТСМ-1088-АС рис. 1, 2, 3
ТСП-1088-АС рис. 4 |
А, В
В, С
А |
|
·
Класс безопасности по НП-001-97 |
3НУ |
|
·
Показатель тепловой инерции, с, не более:
ТСП(ТСМ)-1088-АС рис. 1, 2
ТСП(ТСМ)-1088-АС рис. 3
ТСП-1088-АС рис. 4 |
40
20
60 |
|
·
Рабочее давление измеряемой среды Р, МПа:
ТСП(ТСМ)-1088-АС рис. 1
ТСП(ТСМ)-1088-АС рис. 2, 3
ТСП-1088-АС рис. 4
|
· Условия окружающей среды для
термопреобразователей ТСП(ТСМ)-1088-АС рис. 1, 2, 3:
диапазон температур, ºС
абсолютное давление
относительная влажность при
температуре до 35ºС
· Условия окружающей среды для
термопреобразователей
ТСП-1088-АС рис. 4:
диапазон температур, ºС
абсолютное давление, МПа
относительная влажность при
температуре до 35ºС |
От минус
50 до 60
атмосферное
до 98 %
От 0 до 100
0,6
до 95 % без конденсации |
|
· Защищенность от воды и пыли по ГОСТ
14254-96:
ТСП(ТСМ)-1088-АС
рис. 1, 2, 3
ТСП-1088-АС рис. 4 |
IР55
IР00 |
|
· Категория сейсмостойкости по НП
031-01 |
1 |
|
· Материал головки и защитной
арматуры по ГОСТ 5632-72 |
12Х18Н10Т |
|
· Установленный срок службы, лет |
10 |
Термопреобразователи удовлетворяют
повышенным требованиям к приборам для АЭС по следующим внешним
воздействиям:
· ударные (ускорение 3g) и вибрационные
(ускорение 2g при частоте до 120 Гц) нагрузки;
· землетрясение 9 баллов по шкале МSК-64
на отметке установки до 70 м;
· для исполнений по рисункам 1, 2, 3
орошение растворами дезактивации (группа по дезактивации 2 по
ОТТ 08042462) при температуре до 100ºС;
· гамма-излучение до1,38·10-7
Гр/с.;
· для исполнений по рисункам 1, 2, 3 -
среда заполнения в режиме течи (паровоздушная смесь с давлением
0,17 МПа при температуре 130ºС).
Схемы электрические соединений
термопреобразователей по ГОСТ 6651-94:
ТСП-1088-АС рис. 1, 2, 3 класс допуска А -
схемы 3, 4;
ТСП-1088-АС рис. 1, 2 класс допуска В -
схемы 2, 2х2, 3, 4С;
ТСП-1088-АС рис. 3 класс допуска В - схемы
2, 2х2, 3, 4, 4С
ТСМ-1088-АС рис. 1, 2, 3 класс допуска В,
С – схема 2
ТСП-1088-АС рис. 4 класс допуска А – схема
4 |
0,3
3,6
0,63 |
Схема 2 Схема
3 Схема 4 Схема
4С Схема 2х2

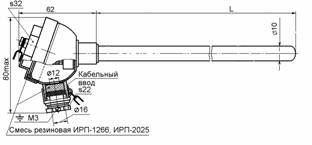

Рис.
1

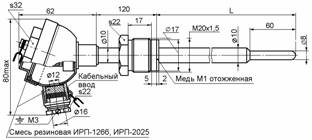

Рис. 2

Рис.
3
Рис. 4
|
Длина монтажной части L, мм:
|
|
Исполнение по рис. 1 |
320, 500, 800, 1000, 1250, 1600, 2000 |
|
Исполнение по рис. 2 |
80, 100, 120, 160, 200, 250, 320, 400, 500,
630, 800, 1000, 1250, 1600, 2000, 2500 |
|
Исполнение по рис. 3 |
120, 160, 200, 250, 320, 400, 500, 630, 800,
1000 |
|
Исполнение по рис. 4 |
80 |
При заказе и записи в технической
документации необходимо указать:
- модификацию термопреобразователя (ТСП-1088-АС,
ТСМ-1088-АС); номер рисунка;
- НСХ преобразования (50П, 100П, 50М, 100М);
- класс допуска (А, В, С);
- номер схемы соединений (2, 3, 4, 4С или 2х2);
- длину монтажной части защитной арматуры L;
- обозначение технических условий.
- при необходимости указать модификацию головки
согласно разделу «Краткое техническое описание типов средств измерений»
Примечание – Для термопреобразователей платиновых
(ТСП) схема соединений 2 применяется с длиной монтажной части L до 500
мм.
Пример записи при заказе:
Термопреобразователь ТСП-1088-АС, исполнение по
рисунку 2, НСХ 100П, класс допуска В, схема соединений 4, длина
монтажной части L=630 мм:
ТСП-1088-АС рис. 2 – 100П – кл.В –сх4 - 630 мм
– ТУ 4211-106-12150638-2003
По заказу термопреобразователи по рис. 1
комплектуются передвижным штуцером
ШП-002-АС на рабочее давление Р 0,3 МПа; по рис.
2, 3 – защитной гильзой Г-015-АС на рабочее давление Р 17,6 МПа.
|
