НАЗНАЧЕНИЕ
Для преобразования сигналов термопреобразователей сопротивления и
термоэлектрических преобразователей в унифицированный выходной
сигнал постоянного тока.
Преобразователи предназначены для работы в систе-
мах автоматического контроля, регулирования и управления
технологическими процессами.
Конструкция преобразователей позволяет встраивать их
непосредственно в головку термопреобразователей, об- разуя
конструктивно законченную сборочную единицу.
В качестве первичных преобразователей используются
термопреобразователи сопротивления с номинальной статической
характеристикой преобразования (НСХ) 100М, 100П по ГОСТ 6651-94 и
термоэлектрические преобразователи с НСХ ХА(К), ХК(L), НН(N), ЖК(J),
ПП(S), ПП(R) и ПР(В) по ГОСТ Р 8.585-2001.
Преобразователи ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420,
ТХАУ-420 выпускаются по ТУ 4211-066- 12150638-2002.
Преобразователи ТСПУ-420В, ТСМУ-420В, ТХАУ-420В,
ТППУ-420, ТХКУ-420, ТННУ- 420, ТЖКУ-420, ТПРУ-420 более устойчивы к
воздействию температуры окружающей среды, выпускаются по ТУ
4227-082-12150638-2002.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходной ток, мА
............................................................................................................................
0-5 или 4-20
Зависимость выходного тока от температуры
..............................................................................
линейная
Номинальное напряжение питания, В
.......................................................................................................
24
Допускаемое напряжение питания, В
..........................................................................................от
12 до 36
Потребляемая мощность, Вт, не более
......................................................................................................
1,0
Связь между цепями питания и входными цепями –
гальваническая.
Вид климатического исполнения по ГОСТ 12997-84 –
группа С4 (температура окружающей среды от минус 30 до 50 °С,
относительная влажность 98% при температуре 35 °С).

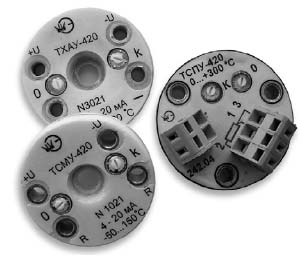

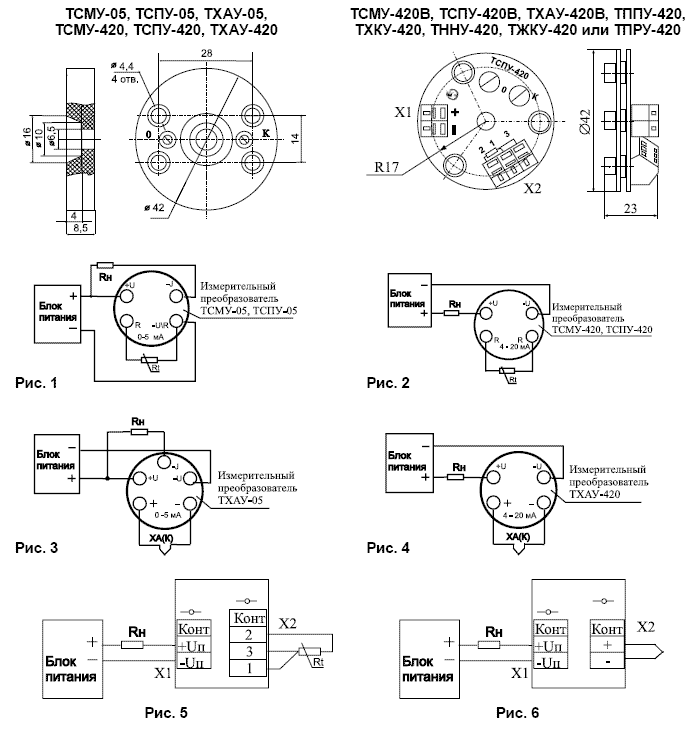

Элементы для подключения входных и выходных цепей:
– ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420, ТХАУ-420 –
контактные шпильки, на которые монтиру- ется преобразователь.
– ТСПУ-420В, ТСМУ-420В, ТХАУ-420В, ТППУ-420,
ТХКУ-420, ТННУ-420, ТЖКУ-420, ТПРУ-420 – безвинтовые клеммные
соединители WAGO 236, расположенные на верхней панели
преобразователя.

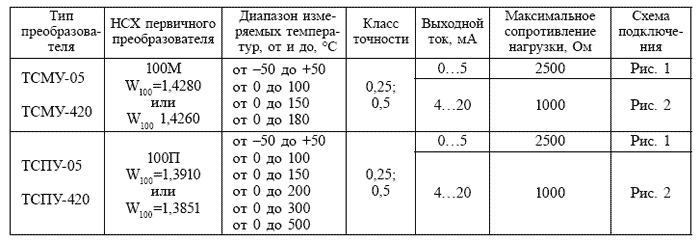

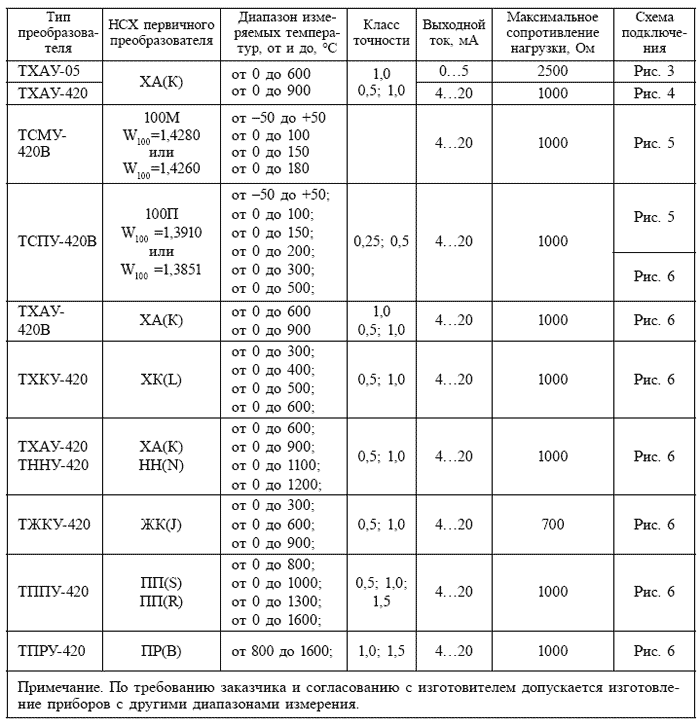

Остальные технические характеристики приведены в
таблице.
При заказе и при записи в технической документации
необходимо указать:
– тип (ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420,
ТХАУ-420, ТСПУ-420В, ТСМУ-420В, ТХАУ-420В,
ТППУ-420, ТХКУ-420, ТННУ-420, ТЖКУ-420 или
ТПРУ-420);
– выходной ток (0-5 мА или 4 – 20 мА);
– НСХ первичного преобразователя (100М, 100П, ХА,
ХК, ПП(S), ПП(R ), ЖК(J), НН(N) или ПР(В);
– W100
– при необходимости;
– диапазон измеряемых температур, °С;
– класс точности;
– обозначение технических условий.
Примеры записи при заказе и в технической
документации
1. Преобразователь измерительный ТСМУ-05, НСХ 100М,
W100=1,4280 диапазон изменения выход- ного тока 0-5 мА;диапазон
измерения температуры от 0 до 150 °С, класс точности 0,5:
«ТСМУ-05, 0-5 мА, 100М, W100=1,4280,
0…150 °С, ТУ 4211-066-12150638-2002»,
2. Преобразователь измерительный ТСПУ-420В, диапазон
изменения выходного тока 4-20 мА, НСХ 100П, W100=1,3850 диапазон
измерения температуры от 0 до 500°С, класс точности 0,25:
«ТСПУ-420В, 4-20 мА, 100П W100=1,3850,
0…500 °С, 0,25 ТУ 4211-082-12150638-2002»,
3. Преобразователь измерительный ТПРУ-420, диапазон
изменения выходного тока 4-20 мА, НСХ ПР(В), диапазон измерения
температуры от 800 до 1600 °С, класс точности 1,5:
«ТПРУ-420, ПР(В), 800…1600 °С,
1,5; 4-20 мА ТУ 4211-082-12150638-2002.
