ТСМ/1-8043, ТСП/1-8043 Преобразователи сопротивления платиновые, медные / Приборы для измерения температуры / Каталог продукции

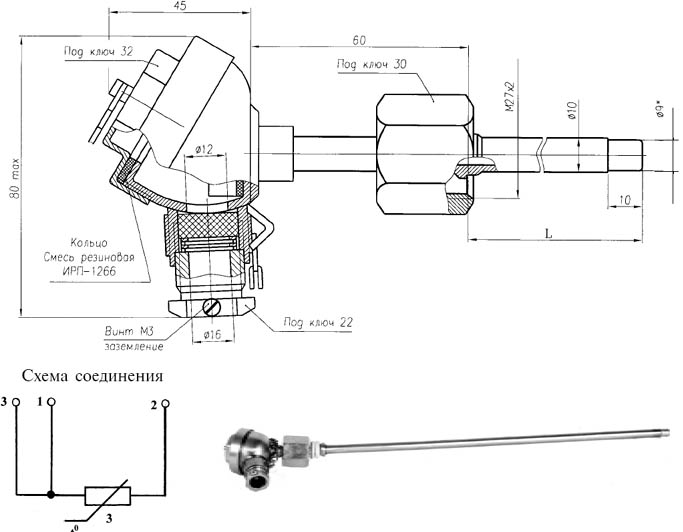

Преобразователи сопротивления платиновые, медные ТСМ/1-8043, ТСП/1-8043

Назначение

Для измерения температуры подшипников, масла в подшипниках.

Технические характеристики по ЮВМА. 400520.001 ТУ:

Диапазон измеряемых температур, от до °С, вкл.............................................................................................. минус 50...+120

Условное давление, МПа  ............................................................................................................................................................................. 0,63

Класс допуска........................................................................................................................................................................................... С

Материал защитной арматуры................................................................................................ 12Х18Н10Т (наконечник медь Ml)

Масса, кг, не более.......................................................................................................................................................................... 0,4-0,5

Пример записи при заказе: Преобразователя сопротивления платинового ТСП/1-8043 с НСХ - 50П, класса допуска С, с длиной монтажной части L=500мм, со схемой соеди­нения трехпроводной, в общепромышленном исполнении: «Преобразователь ТСП/1-8043 008-28».

То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства:

«Преобразователь ТСП/1-8043 МР 008-28».

То же, изготовленный под техническим надзором Российского Речного Регистра: «Преобразователь ТСП/1-8043 РР 008-28». То же, изготовленный с приемкой Представителя Заказчика: «Преобразователь ТСП/1-8043 ВП 008-28».

Преобразователи сопротивления платиновые, медные ТСП/1-8043, ТСМ/1-8043

Таблица В.1 – Соответствие обозначений термопреобразователей ТСП/1-8043

по ЮВМА.400520.001 ТУ и ТУ В25-04.4110-84

Обозначение по ЮВМА.400520.001 ТУ

Обозначение по

ТУ В25-04.4110-84

L, мм

НСХ

Материал защитной арматуры

ЮВМА.405211.008-00

5Ц2.821.261-38

20

50П

Сталь 12Х18Н10Т, наконечник медь М1

-01

5Ц2.821.261-01.01

100П

-02

5Ц2.821.261-39

25

50П

-03

5Ц2.821.261-03.01

100П

-04

5Ц2.821.261-40

32

50П

-05

5Ц2.821.261-05.01

100П

-06

5Ц2.821.261-41

40

50П

-07

5Ц2.821.261-07.01

100П

-08

5Ц2.821.261-42

50

50П

-09

5Ц2.821.261-09.01

100П

-10

5Ц2.821.261-43

60

50П

-11

5Ц2.821.261-11.01

100П

-12

5Ц2.821.261-44

80

50П

-13

5Ц2.821.261-13.01

100П

-14

5Ц2.821.261-45

100

50П

-15

5Ц2.821.261-15.01

100П

-16

5Ц2.821.261-46

120

50П

-17

5Ц2.821.261-17.01

100П

-18

5Ц2.821.261-47

160

50П

-19

5Ц2.821.261-19.01

100П

-20

5Ц2.821.261-48

200

50П

-21

5Ц2.821.261-21.01

100П

-22

5Ц2.821.261-49

250

50П

-23

5Ц2.821.261-23.01

100П

-24

5Ц2.821.261-50

320

50П

-25

5Ц2.821.261-25.01

100П

-26

5Ц2.821.261-51

400

50П

-27

5Ц2.821.261-27.01

100П

-28

5Ц2.821.261-52

500

50П

-29

5Ц2.821.261-29.01

100П

-30

5Ц2.821.261-53

630

50П

-31

5Ц2.821.261-31.01

100П

-32

5Ц2.821.261-54

800

50П

-33

5Ц2.821.261-33.01

100П

-34

5Ц2.821.261-55

1000

50П

-35

5Ц2.821.261-35.01

100П

-36

5Ц2.821.261-56

1250

50П

-37

5Ц2.821.261-37.01

100П

           Таблица В.1 – Соответствие обозначений термопреобразователей ТСМ/1-8043

по ЮВМА.400520.001 ТУ и ТУ 25-7363.070-90

Обозначение по ЮВМА.400520.001 ТУ

Обозначение по

ТУ 25-7363.070-90

L, мм

НСХ

Материал защитной арматуры

ЮВМА.405211.008-38

5Ц2.822.164-38

20

50М

Сталь 12Х18Н10Т, наконечник медь М1

-39

-39

25

-40

-40

32

-41

-41

40

-42

-42

50

-43

-43

60

-44

-44

80

-45

-45

100

-46

-46

120

-47

-47

160

-48

-48

200

-49

-49

250

-50

-50

320

-51

-51

400

-52

-52

500
