Преобразователи сопротивления платиновые, медные ТСМ/1-8040, ТСП/1-8040

Назначение

Для измерения температуры различных сред корабельных и судовых энергетических установок и систем.

Технические характеристики по ЮВМА.400520.001 ТУ:

- диапазон измеряемых температур, от до, °С, вкл. ..... минус 200...+500

- класс допуска .............. В

Остальные технические характеристики см. на стр. 9.

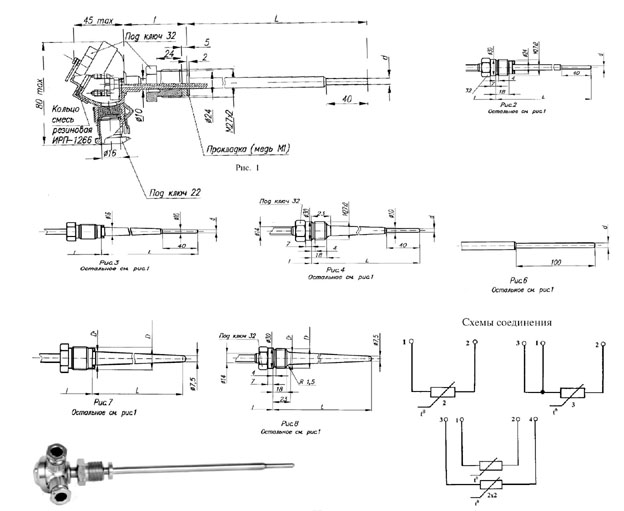

Пример записи при заказе: Преобразователя сопротивления платинового ТСП/1-8040 с НСХ-50П, конструктивного исполнения по рис. 1, с длиной монтажной части L = 500мм, 1=60мм в общепромышленном исполнении: «Преобразователь ТСП/1-8040 003-03»;

То же, изготовленный под техническим надзором Российского Морского Регистра Судоходства: «Преобразователь ТСП/1-8040 МР 003-03»;

То же, изготовленный под техническим надзором Российского Речного Регистра: «Преобразователь ТСП/1-8040 РР 003-03»; То же, изготовленный с приемкой Представителя Заказчика: «Преобразователь ТСП/1-8040 ВП 003-03»;

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.001-00	60	60	6,5	1	0,4	50П	В	От минус 200 до +500 включ.	Сталь 08Х18Н10Т	2
-01						100П
-02						2х50П				2х2
-09	80				0,5	50П				2
-10						100П
-11						2х50П				2х2
-18	100				0,5	50П				2
-19						100П
-20						2х50П				2х2
-27	120				0,5	50П				2
-28						100П
29						2х50П				2х2
-36	160				0,5	50П				2
-37						100П
-38						2х50П				2х2
-45	200				0,5	50П				2
-46						100П
-47						2х50П				2х2
-54	250				0,5	50П				2
-55						100П
-56						2х50П				2х2
-63	320				0,5	50П				2
-64						100П
-65						2х50П				2х2

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.003-00	400	60	6,5	1	0,6	50П	В	От минус 200 до 500 включ.	Сталь 08Х18Н10Т	2
-01						100П				2
-02						2х50П				2х2
-03	500				0,7	50П				2
-04						100П				2
-05						2х50П				2х2
-06	630				0,8	50П				3
-07						100П				3
-08						2х50П				2х2
-09	800				0,8	50П				3
-10						100П				3
-11						2х50П				2х2
-12	1000				0,9	50П				3
-13						100П				3
-14						2х50П				2х2
-15	1250				1,0	50П				3
-16					1,0	100П				3
-17		500	7,5		4,8	2х50П				2х2
-18	1600	60	6,5		1,3	50П				3
-19	1600				1,3	100П
-20	2000				1,7	50П
-21	2000				1,7	100П
-22	3550				3,2	50П
-23	3550				3,2	100П
-24	60	500			0,7	50П				2
-25	80
-26	100
-27	120
-28	160
-29	200
-30	250				0,8
-31	320
-32	400
-33	500				0,9
-34	630				1,0					3
-35	800				1,1
-36	1000				1,1
-37	1250				1,2
-38	1600				1,5
-39	2000				1,9

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.003-40	60	100	6,5	2	0,4	50П	В	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	2
-41						100П
-42						2х50П				2х2
-43	80				0,5	50П				2
-44						100П
-45						2х50П				2х2
-46	100				0,5	50П				2
-47						100П
-48						2х50П				2х2
-49	120				0,5	50П				2
-50						100П
-51						2х50П				2х2
-52	160				0,5	50П				2
-53						100П
-54						2х50П				2х2
-55	200				0,5	50П				2
-56						100П
-57						2х50П				2х2
-58	250				0,5	50П				2
-59						100П
-60						2х50П				2х2
-61	320				0,6	50П				2
-62						100П
-63						2х50П				2х2
-64	400				0,6	50П				2
-65						100П
-66						2х50П				2х2
-67	500				0,7	50П				2
-68						100П
-69						2х50П				2х2
-70	630				0,8	50П				3
-71						100П
-72						2х50П				2х2
-73	800				0,8	50П				3
-74						100П
-75						2х50П				2х2
-76	1000				0,9	50П				3
-77						100П
-78						2х50П				2х2

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.400520.003-79	1250	100	6,5	2	1,0	50П	В	От минус 50 до 400 включ.	Сталь 08Х18Н10Т	3
-80						100П
-81						2х50П				2х2
-82	1600				1,3	50П				3
-83						100П
-84						2х50П				2х2
-85	2000				1,7	50П				3
-86						100П
-87	3550				2,5	50П
ЮВМА.405211.004-00	50	60	7,5	3	0,4	50П	В	От минус 200 до 500 включ.		2
-01						100П
-02						2х50П				2х2
-09	60				0,4	50П				2
-10						100П
-11						2х50П				2х2
-18	80				0,5	50П				2
-19						100П
-20						2х50П				2х2
-27		320			0,6	2х50П
-28	100	60			0,5	50П	В			2
-29						100П
-30						2х50П				2х2
-37	120				0,5	50П				2
-38						100П
-39						2х50П				2х2
-46	160				0,5	50П				2
-47						100П
-48						2х50П				2х2
-55	200				0,5	50П				2
-56						100П
-57						2х50П				2х2
-64	250	60			0,5	50П	В			2
-65						100П
-66						2х50П				2х2

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.005-00	80	60	7,5	4	0,4	50П	В	От минус 200 до 500 включ.	Сталь 12Х18Н10Т	2
-01						100П
-02						2х50П				2х2
-09	100				0,4	50П				2
-10						100П
-11						2х50П				2х2
-18	120				0,5	50П				2
-19						100П
-20						2х50П				2х2
-27	160	60	7,5	4	0,5	50П				2
-28						100П
-29						2х50П				2х2
-36	200				0,6	50П				2
-37						100П
-38						2х50П				2х2
-45	250				0,6	50П				2
-46						100П
-47						2х50П				2х2
ЮВМА.405211.002-00	120	80	7,5	6	1,0	2х100П		От минус 100 до 250 включ.	Сталь 08Х18Н10Т	2х2
-01	160
-02	200
-03	250
-04	320

Обозначение	L, мм	l, мм	D, мм	D₁, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, ⁰С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.006-00	50	60	М22х1,5	12	7	0,40	50П	В	От минус 50 до +200 включ.	Сталь 08Х18Н10Т	2
-01							2х50П				2х2
-02							100П				2
-03			М27х2	16			50П
-04							2х50П				2х2
-05							100П				2
-06	60		М22х1,5	12		0,45	50П
-07							2х50П				2х2
-08							100П				2
-09			М27х2	16			50П
-10							2х50П				2х2
-11							100П				2
-12	80		М22х1,5	12		0,50	50П
-13							2х50П				2х2
-14							100П				2
-15			М27х2	16			50П
-16							2х50П				2х2
-17							100П				2
-18	100		М22х1,5	12		0,55	50П
-19							2х50П				2х2
-20							100П				2
-21			М27х2	16			50П
-22							2х50П				2х2
-23							100П				2
-24	120		М22х1,5	12		0,60	50П
-25							2х50П				2х2
-26							100П				2
-27			М27х2	16			50П
-28							2х50П				2х2
-29							100П				2
-30	160		М22х1,5	12		0,65	50П
-31							2х50П				2х2
-32							100П				2
-33			М27х2	16			50П
-34							2х50П				2х2
-35							100П				2

Обозначение	L, мм	l, мм	D, мм	D₁, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, ⁰С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.006-36	200	60	М22х1,5	12	7	0,70	50П	В	От минус 50 до 200 включ.	Сталь 08Х18Н10Т	2
-37							2х50П				2х2
-38							100П				2
-39			М27х2	16			50П
-40							2х50П				2х2
-41							100П				2
-42	250		М22х1,5	12		0,90	50П
-43							2х50П				2х2
-44							100П				2
-45			М27х2	16			50П
-46							2х50П				2х2
-47							100П				2
-48	80		М22х1,5	12	8	0,50	50П
-49							2х50П				2х2
-50							100П				2
-51			М27х2	16			50П
-52							2х50П				2х2
-53							100П				2
-54	100		М22х1,5	12		0,55	50П
-55							2х50П				2х2
-56							100П				2
-57			М27х2	16			50П
-58							2х50П				2х2
-59							100П				2
-60	120		М22х1,5	12		0,60	50П
-61							2х50П				2х2
-62							100П				2
-63			М27х2	16			50П
-64							2х50П				2х2
-65							100П				2
-66	160		М22х1,5	12		0,65	50П
-67							2х50П				2х2
-68							100П				2
-69			М27х2	16			50П
-70							2х50П				2х2
-71							100П				2

Обозначение	L, мм	l, мм	D, мм	D₁, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, ⁰С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405211.006-72	200	60	М22х1,5	12	8	0,70	50П	В	От минус 50 до 200 включ.	Сталь 08Х18Н10Т	2
-73							2х50П				2х2
-74							100П				2
-75			М27х2	16			50П
-76							2х50П				2х2
-77							100П				2
-78	250		М22х1,5	12		0,90	50П
-79							2х50П				2х2
-80							100П				2
-81			М27х2	16			50П
-82							2х50П				2х2
-83							100П				2

Обозначение	L, мм	l, мм	d, мм	Рис	Масса, кг, не более	НСХ	Класс допуска	Диапазон измеряемых температур, °С	Марка материала защитной арматуры	Схема соединений
ЮВМА.405212.001-00	60	60	6,5	1	0,4	50М	С	От минус 50 до +150 включ.	Сталь 08Х18Н10Т	2
-01	80				0,5
-02	100
-03	120
-04	160
-05	200
-06	250
-07	320				0,6
-08	400
-09	500
-10	60	100		2	0,4
-11	80				0,5
-12	100
-13	120
-14	160
-15	200
-16	250
-17	320				0,6
-18	400
-19	500
-20	60	60	7,5	3	0,4
-21	80	60			0,5
-22	80	320			0,6
-23	100	60			0,5
-24	120
-25	160
-26	200
-27	250
-28	80			4	0,4
-29	100				0,5
-30	120
-31	160
-32	200				0,6
-33	250				0,6
