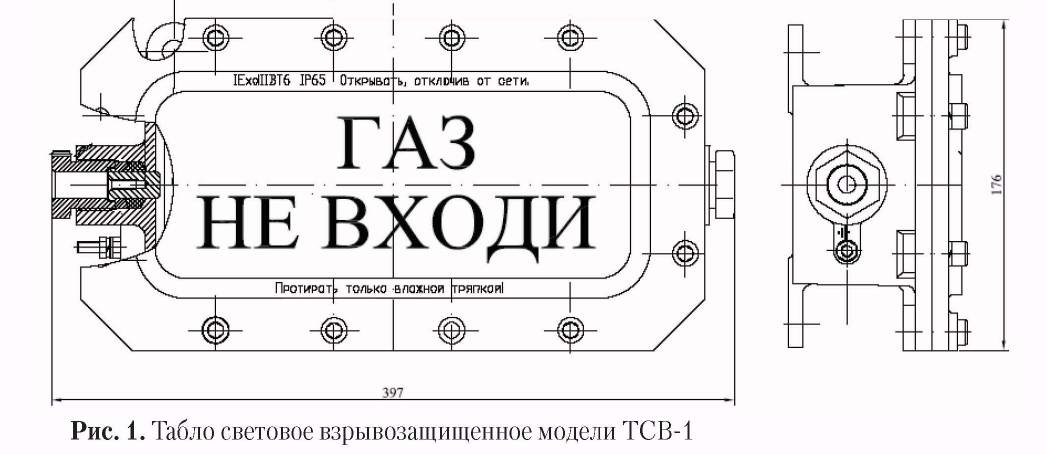

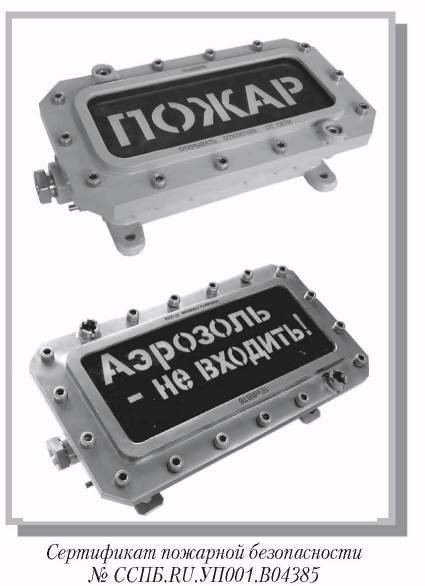

Табло световые взрывозащищенные ТСВ-1

НАЗНАЧЕНИЕ


Табло моделей ТСВ-1 соответствуют ТУ 4371-117-12150638-2004 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи мигающей световой текстовой или знаковой тревожной сигнализации) в системах пожарной сиг­нализации и пожаротушения при совместной работе с приёмоконтрольными устройствами.

Табло могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99

Степень защиты Табло - IP65 по ГОСТ 14254-96

Вид и уровень взрывозащиты Табло - 1ExdIIBT6 по ГОСТР 51330.0-99.

Табло могут эксплуатироваться в различных кли­матических зонах: ХЛ 1.1 по ГОСТ 15150-69 в диа­пазоне температуры от минус 55 до 70°С в атмос­фере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) -индекс в обозначении - Н, в диапазоне температуры от минус 55 до 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2).

В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаме­трами 8 -10,10 -12 и 12 - 14 мм.

Тревожный световой сигнал Табло контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90° с расстояния 15 метров.

Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ», цвет свечения - красный, фон - черный).

Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:

-  мигание с частотой 0,5 - 5,0 Гц при подаче постоянного напряжения питания;

-  мигание с частотой напряжения питания;

- мигание с частотой 0-10 Гц от внешнего управляющего сигнала напряжением (5 - 24) В, поданному по третьему проводу.

Табло в режиме тревожного светового сигнала, минут, не менее.................................................. 120

Напряжение питания табло модели ТСВ-1-12 от 10 до 26 В постоянного тока Напряжение питания табло модели ТСВ-1-220 - (220±22) В, 50 Гц Потребляемая мощность  не более 6 Вт

Максимальное сечение проводов, подключаемых к клеммам Табло, не более..... 2,5 мм²

Размер надписи, мм, не менее250 х 100 Габаритные размеры, мм, не более 400 х 180 х 100 Масса, кг, не более5,5

1  - тип прибора ТСВ-1

2  - напряжение питания

12 - постоянное напряжение в диапазоне от 10 до 26 В 220 - переменное напряжение частотой 50 Гц

3 - материал корпуса:

Н-12Х18Н10Т

А - алюминиевый сплав

4 - тип штуцера:

Т - под прокладку кабеля в трубе с присоединительной резьбой G 3/4, Т - G 1/2 под прокладку кабеля в трубе с присоединительной резьбой G 1/2. К- под кабель для открытой прокладки; Б - под бронированный кабель;

5 - цвет свечения надписи/цвет фона:

К - красный; Ж - желтый; Б - белый;

3   - зеленый;
С - синий

4   - чёрный (только фон)

например, К/Ч (цвет свечения - красный, цвет фона - чёрный)

6  - текст надписи, например, «ПОЖАР» или «ГАЗ, УХОДИ»;

7  - обозначение технических условий.
