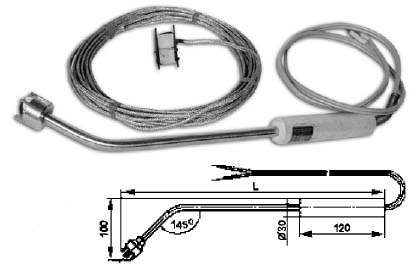

Преобразователи
термоэлектрические для измерения температуры поверхностей
ТПХА-1, ТПХК-1, ТПХА-3
НАЗНАЧЕНИЕ
Для измерения контроллером температуры поверхности
плоских деталей контактным методом в условиях действующих производств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТПХА-1, ТПХК-1 по ТУ 4211-088-12150638-2001
ТПХА-3 по ТУ 3732-005-12150638-93
ТПХА-1, ТПХК-1 снабжены рукояткой, базирующими
элементами и механизмом нормируемого прижима горячего спая, что
позволяет контроллеру производить оперативное измерение температуры.
ТПХА-3 снабжены постоянными магнитами для фиксации их на
поверхности ферромагнитной детали.
Термопреобразователи имеют компенсационный кабель для
подключения к вторичному прибору.
НСХ по ГОСТ 6616-94: – ТПХА-1 и ТПХА-3
................................................................................
ХА(К)
– ТПХК-1
...................................................................................................
ХК(L)
Диапазон измерения температуры поверхности детали, °С
............................ от плюс 20 до плюс 500
Предел допускаемой основной погрешности, °С:
– для диапазона температур от плюс 20 до плюс 300 °С
................................................................... ±2,5
– для диапазона температур от плюс 300 до плюс 500 °С
................................................................. ±4,0
Показатель тепловой инерции, с, не более
..............................................................................................
10
Минимальный размер контролируемой поверхности, мм2: –
ТПХА-1 и ТПХК-1 ................... 22х22
– ТПХА-3 ....................................... 25х25
Длина компенсационного кабеля, м
.............................................................................................
по заказу
Усилие прижима горячего спая термопары контролируемой
поверхности, Н .................................... 15
Масса термопреобразователя, кг, не более
...........................................................................................
0,35
Пример обозначения при заказе
«Преобразователь термоэлектрический модели ТПХА-1, с
кабелем 0,9 м».
|
