Термопреобразователи из благородных металлов с унифицированным
токовым выходным сигналом ТППУ (ТПРУ)/1 - 0679, ТППУ (ТПРУ)/1 - 0679П, ТППУ (ТПРУ)/1 -
0679Г, ТППУ (ТПРУ)/1 - 0679ГИ
НАЗНАЧЕНИЕ
Термопреобразователи с унифицированным выходным
сигналом ТППУ (ТПРУ)/1-0679, ТППУ (ТПРУ)/1-0679П, ТППУ
(ТПРУ)/1-0679Г, ТППУ (ТПРУ)/1-0679ГИ предназначены для измерения
температуры высокотемпературных газообразных химически неагрессивных
сред, а также агрессивных, не разрушающих материал защитного чехла.
Во избежание разрушения керамического чехла
необходимо строго соблюдать скоростной режим нагрева-охлаждения
термопреобразователя.
Во избежание выхода из строя измерительного
преобразователя недопустимо нагревать головку термопреобразователя
выше 50 ºС.

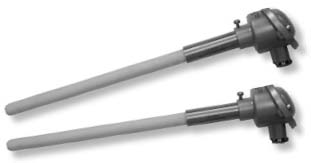

Термопреобразователи выпускаются следующих
конструктивных исполнений:
– ТППУ/1-0679, ТПРУ/1-0679 – корпусные
термопреобразователи, состоящие из бескорпусных тер-
мопреобразователей в сплошной керамической соломке, помещенных в
один или два керамических чехла, соединенных с металлической
головкой стальной защитной трубой;
– ТППУ/1-0679П, ТПРУ/1-0679П – корпусные
термопреобразователи, наружный керамический чехол который помещен в
платиновый или платинородиевый наконечник;
– ТППУ/1-0679Г, ТПРУ/1-0679Г – корпусные
термопреобразователи с герметичной заделкой внутрен- него
керамического чехла и термоэлектродов в головке, предназначенной для
установки под оболочкой с газовой средой при наружном условном
давлении до 0,3 МПа;
– ТППУ/1-0679ГИ, ТПРУ/1-0679ГИ – корпусные
термопреобразователи, предназначенной для уста- новки под оболочкой
с газовой агрессивной средой при наружном условном давлении до 0,3
МПа, в которых внутренняя защита термоэлектродов от агрессивных сред
обеспечивается подачей во внутреннюю полость инертного газа под
избыточным давлением.
Измерительный преобразователь сигнала термопары в
токовый сигнал 4-20 мА размещён в металлической головке.
В качестве первичных преобразователей используются
термопары с изолированным спаем и номи- нальными статическими
характеристиками преобразования ПП(S), ПП(R) и ПР(B) по ГОСТ Р
8.585- 2001.
Вид климатического исполнения по ГОСТ 12997-84 –
группа С4 (температура окружающей среды от минус 30 до 50 °С,
относительная влажность 98% притемпературе 35 °С), устойчивость к
механическим воздействиям по ГОСТ 12997-84 - группа исполнения N1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

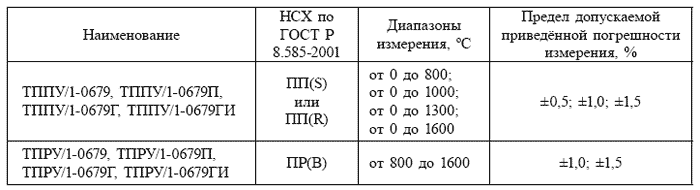

НСХ
термопреобразователей, диапазоны измерения и предел допускаемой
приведённой погрешности измерения указаны в таблице 1.
Таблица 1. Диапозон измеряемых температур,
°С
Выходной сигнал термопреобразователей
.................... постоянный ток от 4 до 20 мА
Зависимость выходного тока от температуры
................................................. линейная
Напряжение питания
....................................................... от 12 до 36
В постоянного тока
Номинальное напряжение питания 24 В.
Сопротивление нагрузки, Ом, не более
.....................................................................
500
Длина линии связи (двухпроводная витая пара), м, не
более ................................. 500
Сечение жилы провода, подключаемого к клеммам
измерительного преобразователя, мм2,
не более
...................................................................................
1,5
Потребляемая мощность, Вт, не более
..............................................................................................................................
1,0
Номинальная температура длительного применения, °С:
– для ТП с НСХ ПП(R, )
..............................................................................................1100
– для ТП с НСХ ПР(В)
...............................................................................................
1300
Остальные технические характеристики соответствуют
характеристикам термопреобразователей
ТПП (ТПР)/1-0679, ТПП (ТПР)/1-0679П, ТПП
(ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ.
Конструкция и габаритные размеры
термопреобразователей ТППУ (ТПРУ)/1-0679, ТППУ (ТПРУ)/1-0679П, ТППУ
(ТПРУ)/1-0679Г, ТППУ (ТПРУ)/1-0679ГИ соответствуют конструкции и
габаритным размерам термопреобразователей ТПП (ТПР)/1-0679, ТПП
(ТПР)/1-0679П, ТПП (ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ. Размещение
измерительного преобразователя в головке показано на рис. 1. Схема
подключения термопреобразователей показана на рис. 2.
Гарантийный срок службы термопреобразователя:
– не менее 6000 часов в нейтральной воздушной среде
при температуре эксплуатации не выше номинальной;
– 700 часов при температуре 1300 °С для ТП с НСХ
ПП(S, R);
– 1200 часов при температуре 1600 °С для ТП с НСХ
ПР(В).
При заказе термопреобразователя и при записи в
технической документации необходимо указать:
– тип термопреобразователя (ТППУ/1-0679,
ТПРУ/1-0679, ТППУ/1-0679П, ТПРУ/1-0679П, ТППУ/1-0679Г, ТПРУ/1-0679Г,
ТППУ/1-0679ГИ, ТПРУ/1-0679ГИ);
– НСХ преобразования по ГОСТ Р8.585-2001 [(ПП(S), ПП
(R) или ПР(В)];
– выходной ток 4–20 мА;
– диапазон измерения температуры, °С;
– предел допускаемой погрешности измерения, %;
Остальные характеристики – см.раздел
термопреобразователи благородных металлов ТПП (ТПР)/1-0679, ТПП
(ТПР)/1-0679П, ТПП (ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ.
Примеры записи призаказе
1. Термопреобразователь ТПРУ/1-0679, НСХ ПР(В),
выходной ток 4-20 мА, диапазон измерения от 800 до 1600 ºС, предел
допускаемой погрешности измерения 1,5%; длина монтажной части
защитной арматуры 1000 мм, рабочая длина наружного керамического
чехла 600 мм, диаметры термоэлектродов 0,5 мм, класс допуска 3 –
ТПРУ/1-0679-ПР(В)-4-20
мА, 800-1600 ºС 1,5% - 1000/600-0,5/0,5-3;
2. Термопреобразователь ТППУ/1-0679, НСХ ПП(R),
выходной током 4-20 мА, диапазон измерения от 0 до 1300 ºС, предел
допускаемой погрешности измерения 1,5%; длина монтажной части
защитной арматуры 1250 мм, наружный одинарный чехол Альсинт 99,7
размером 15х10х1100 мм (Lраб=1000 мм), соломка двухканальная Альсинт
99,7 5,5х1,2, крепежная труба сталь 15Х25Т размерами 21х2,5,
диаметры термоэлектродов 0,5 мм, класс допуска 2 – ТППУ/1-0679-ПП(R)-4-20 мА,
0-1300 ºС, 1,5%, 1250/1000-0,5/0,5-2 с наружным одинарным чехлом
Альсинт 99,7 размером 15х10 мм (L раб-1000 мм), соломкой
двухканальной Альсинт 99,7 5,5х1,2, крепежная труба сталь 15Х25Т
размерами 21х2,5.
3. То же с двумя чехлами: наружный – SIC70 размером
23х17х730 мм (Lраб=600мм), внутренний
– Альсинт 99,7 размером 9,6х6,4 мм, соломка
двухканальная Альсинт 99,7 5,5х1,2 мм, крепежная труба сталь
12Х18Н10Т, размером 30х4,5 мм – ТППУ/1-0679-ПП(R)-4-20 мА,
0-1300 ºС, 1,5%, 1250/600-0,5/0,5-2 с двумя чехлами: наружный –
SIC70 размером 23х17х730 мм (Lраб=600мм), внутренний – Альсинт 99,7
размером 9,6х6,4 мм, соломкой двухканальной Альсинт 99,7 5,5х1,2 мм,
крепежная труба сталь 12Х18Н10Т, размером 30х4,5 мм.
1 – головка термопреобразователя
2 – крепёжные шпильки М4 с гайками
3 – измерительный преобразователь ТППУ(ТПРУ)-420
4 – клеммы для подключения проводов термопары
5 – клеммы для подключения внешней линии связи
6 – кабельный ввод головки
7 – штуцер кабельного ввода
8 – отверстие для установки провода
9 – отверстие для часовой отвёртки
Рис. 1. Головка термопреобразователя со снятой
крышкой. Провода условно не показаны.
ТППУ(ТПРУ)/1-0679 – подключаемый термоп-
реобразователь с унифицированным токовым выходом 4-20 мА
БП – блок питания постоянного тока, напряжение 12
...36 В (номинальное напряжение 24 В)
Rн – сопротивление нагрузки для измерения
V – измерительный прибор
Е – двухпроводная линия связи (витая пара)
Рис. 2. Схема электрическая подключений
термопреобразователя с унифицированным токовым выходом 4-20 мАмодели
ТППУ(ТПРУ)/1-0679.
|
