ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ
4211-063-12150638-99
Диапазон измеряемых температур, 0С
....... от минус 40 до плюс 1000 ...........от минус 40 до плюс 600
(кратковременно)
..............................................................................
(1300) .............................................(800)
НСХ по ГОСТ Р 8.585-2001
................................................ ХА(К), ТНН(N)
...........................................ХК(L)

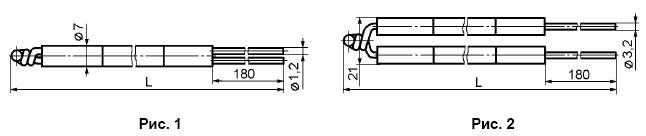

диаметр термоэлектродов, мм
.........................................................................
0,5; 1,2 и 3,2 (3,0 для ТНН)
класс допуска по ГОСТ Р 8.585-2001
............................................... 1 и 2
................................................... 2

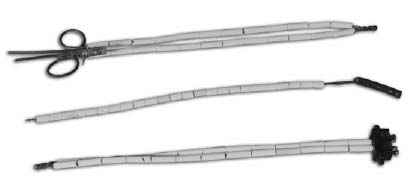

материал изоляции
................................................................................
керамическая трубка МКР, КТВП
масса погонного метра, кг не более
– с диаметром электродов 1,2 мм
...........................................................................................................
0,12
– с диаметром электродов 3,2 мм
..........................................................................................................
0,33
диапазон номинальных длин (L) термопар, мм
..................................................................от
160 до 20000
(160, 320, 400, 500, 630, 800, 1000, 1250, 1600,
2000, 2500, 3200, 4000, 4500, 5000, 5600, 6300, 7100, 8000, 9000,
10000, 11000, 12500, 14000, 16000, 18000, 20000).
Примеры записи при заказе
1. Термопара с НСХ ХА (К) с диаметром
термоэлектродов 1,2 мм длиной (L) 7100 мм класса допуска 1 – «Термопара ТХА(К)-1/1,2/7100-1»;
2. Термопара с НСХ ХК (L) с диаметром
термоэлектродов 3,2 мм длиной (L) 6300 мм класса допуска 2 с
изолятором клеммным ИК 2388 – «Термопара ТХК(L)-1/3,2/630-2
с ИК 2388»;
3. Термопара с НСХ ТНН(N) с диаметром
термоэлектродов 3,0 мм длиной (L) 1000 мм класса допуска 2 – «Термопара
ТНН(N)-1/3,0/1000-2».
Производим поставку термопар следующих типов:
– с изоляцией из кремнеземистой нити – рабочая
температура до плюс 600 0С;
– с изоляцией из фторопласта – рабочая температура
до плюс 250 0С.
