Преобразователи термоэлектрические нихросил-нисиловые, хромель-алюмелевые, хромель-копелевые ТНН/1 - 2988, ТХА/1 - 2988, ТХК/1 - 2988

Термоэлектрические нихросил-нисиловые, хромель-алюмелевые, хромель-копелевые ТНН/1 - 2988, ТХА/1 - 2988, ТХК/1 - 2988 НАЗНАЧЕНИЕ: Для измерения температуры в реакторах установок каталитического реформинга и гидроочистки нефтепродуктов.

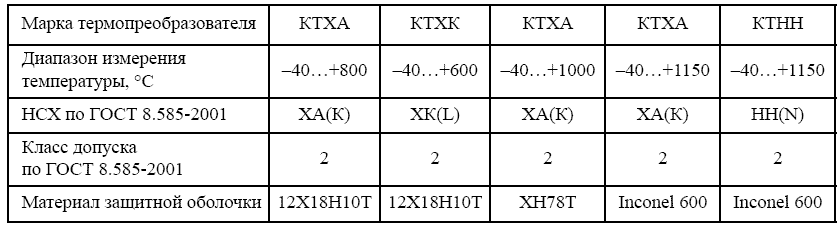

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-038-12150638-95

Диапазон возможных длин, мм .......................................................................................... от 200 до 20000

Количество зон ...............................................................................................................................от 3 до 10

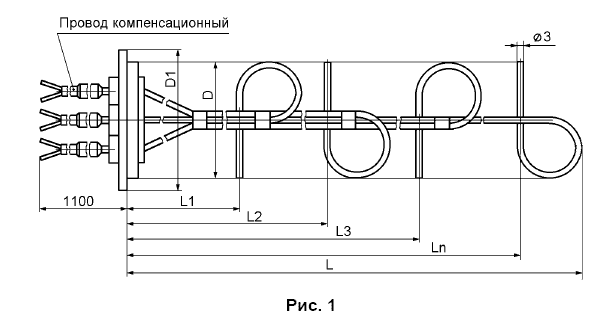

Диаметры D, D1, длины L, L1 … Ln определяются заказчиком.

Фланец может быть изготовлен по чертежам заказчика.

Прижим рабочего спая к стенкам сосуда обеспечивается пружинными свойствами кабеля.

Пример записи в технической документации и при заказе

Десятизонный термоэлектрический преобразователь с номинальной статической характеристикой преобразования ХА(К), в оболочке из сплава Inconel 600 класса допуска 2 с размерами D=60 мм; D1=120 мм, длиной L=7430 мм, с расстояниями до рабочих спаев L1=920 мм, L2=1640 мм, L3=2360мм, L4=3080 мм, L5=3800 мм, L6=4520 мм, L7=5240 мм, L8=5960 мм, L9=6690 мм, L10=7400 мм – «ТХА/1-2988 - Inconel 600, кл. 2, D=60 мм, D1=120 мм, L=7430 мм, L1=920 мм, L2=1640 мм, L3=2360мм, L4=3080 мм, L5=3800 мм, L6=4520 мм, L7=5240 мм, L8=5960 мм, L9=6690 мм, L10=7400 мм ТУ 4211-038-12150638-95».
