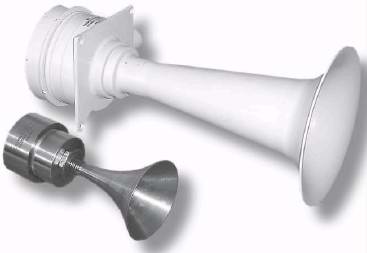

Оповещатели звуковые пневматические ТИФОН-1П

НАЗНАЧЕНИЕ

ОПОВЕЩАТЕЛИ ЗВУКОВЫЕ ПНЕВМТИЧЕСКИЕ ТИФОН-1П (далее тифоны) пред­назначены для подачи звуковых сигналов в по­мещениях с повышенным уровнем шума и на от­крытых площадках.

Питание тифонов осуществляется от пневмо-сети или баллонов со сжатым воздухом. Управле­ние подачей воздуха в тифон, в зависимости от его комплектации, осуществляется открытием крана или подачей управляющего электрического сиг­нала (при комплектации тифона двухпозиционным реле-распределителем РДВ-5).

Тифоны с двухпозиционным распределителем РДВ-5 могут быть, применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. Вид и уровень взрывозащиты (определяется уровнем защиты распределителя РДВ-5 ) -1ExdIICT6 по ГОСТ Р 51330.1-99.

Тифоны модели 01 (см. технические характеристики таблица 1) с частотой звуча­ния 1-1,5 кГц предназначены для использования в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами и соответствуют НПБ 77-98.

Тифоны модели 02 с частотой звучания 370 Гц изготовленные в климатическом ис­полнении УХЛ 1 предназначены для подачи звуковых сигналов тягового подвижного состава и путевых машин железных дорог. Они соответствуют ГОСТ 28466-90 и имеют дополнительный индекс в обозначении ЖД.

Тифоны модели 02 с частотой звучания 370 Гц и 03 с частотой звучания 150 Гц из­готовленные в климатическом исполнении ОМ 2 предназначены для подачи звуковых сигналов на кораблях, морских судах с неограниченным районом плавания и речных судах удовлетворяют требованиям «Правил классификации и постройки морских су­дов» Российского Морского Регистра судоходства и «Правил классификации и по­стройки судов внутреннего плавания» Российского Речного Регистра и имеют допол­нительный индекс в обозначении МР и РР соответственно.

 Климатическое исполнение тифонов по ГОСТ 15150-69:

-  общепромышленное исполнение - УХЛ 3.1;

-  для железнодорожного транспорта - УХЛ 1;

-  для морских и речных судов - ОМ 1

Тифоны для железнодорожного транспорта и общепромышленного исполнения мо­гут изготавливаться из углеродистой стали с антикоррозийным покрытием - индекс в обозначении С, и коррозионностойкой стали 12Х18Н10Т- индекс в обозначении Н. Тифоны для морских и речных судов изготавливаются только из коррозионностойкой стали 12Х18Н10Т.

-  Оповещатель звуковой пневматический Тифон-1П;

-  паспорт;

-  руководство по эксплуатации -одно на партию, отправляемых в один адрес.
По отдельному заказу тифоны могут комплектоваться:

-  монтажным кронштейном;

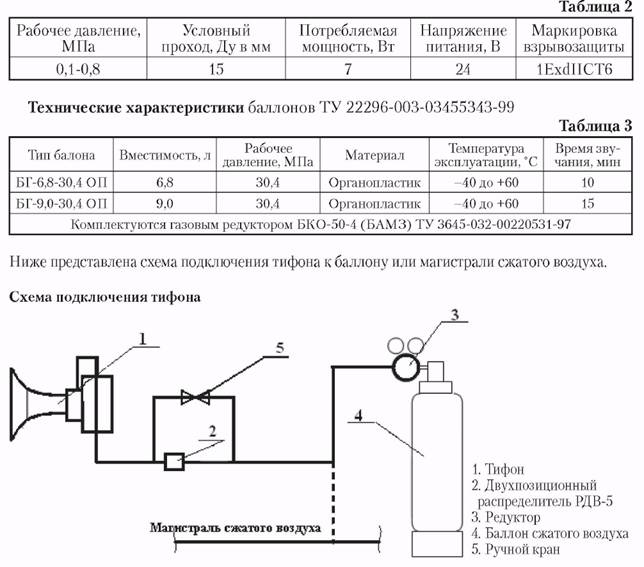

-  двухпозиционным распределителем РДВ-5 (таблица 2);

-
баллоном сжатого воздуха с газовым редуктором (таблица 3);
-напорным рукавом.

Технические характеристики РДВ 5 -технические условия 5Д2.954.042 ТУ

Пример записи при заказе:

Звуковой оповещатель Тифон Ш общепромышленного исполнения модели 01 с мон­тажным кронштейном, распределителем РДВ -5, баллоном сжатого воздуха емкостью 9 л с газовым редуктором и напорным рукавом длиной 8 м.

1. Тип тифона;

2. Модель;

3.Индекс исполнения по материалам (для исполнения МР и РР не указывается );

4.    Наличие монтажного кронштейна;

5.    Наличие распределителя РДВ -5;

6.    Наличие и объем баллона с редуктором;

7.    Длинна напорного рукава

8.    Номер ТУ

При заказе тифона для железнодорожного транспорта после номера модели проставля­ется индекс ЖД, а для морских и речных судов индекс МР или РР соответственно. Например: Тифон-1П-ОЗМР -К- ТУ 4371-132-12150638-2006
