Оповещатель пожарный речевой Спикер, Спикер-М

Оповещатель пожарный речевой СпикерСпикер-М

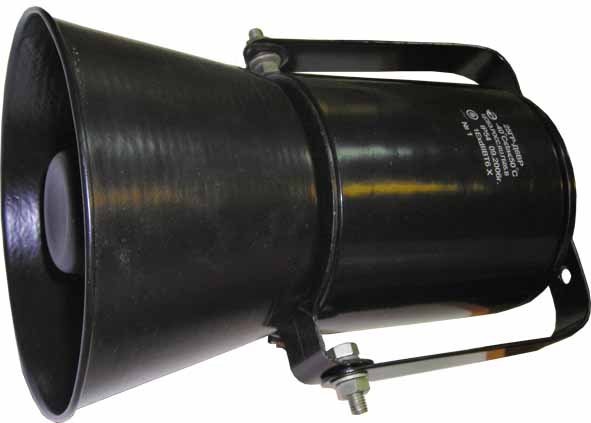

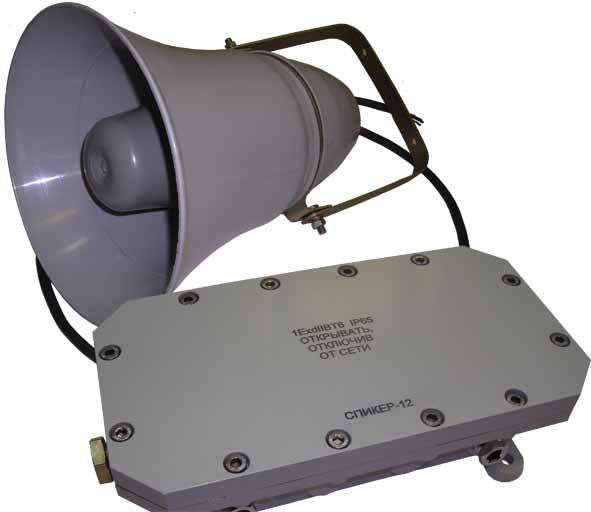

                                   Спикер                                                             Спикер-М



Оповещатель СПИКЕР-М  является примерным  аналогом Оповещателя  DB3V

фирмы Medc (Англия)



НАЗНАЧЕНИЕ

    Оповещатели пожарные речевые  взрывозащищенные моделей СПИКЕР и  СПИКЕР-М (далее - Оповещатели) соответствуют ТУ 4371-134-12150638-2007 и предназначены для непрерывной круглосуточной работы (обеспечение возможности трансляции предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99  и ГОСТ Р 51330.13-99.

Оповещатели  СПИКЕР-М  запускаются при подаче напряжения питания.  Выбор очерёдности   включения речевого сообщения  производится переключателями на плате при монтаже Оповещателя .   Запись речевых сообщений производится на предприятии-изготовителе по заказу потребителя.

Оповещатели  СПИКЕР  запускаются при подаче напряжения питания или внешними сигналами управления. Выбранное сообщение передаётся  непрерывно до отключения питания  Оповещателя или до снятия сигнала управления. Выбор очерёдности   включения речевого сообщения  производится переключателями на плате при монтаже Оповещателя    или внешними сигналами управления.  Запись речевых сообщений производится на предприятии-изготовителе по заказу потребителя.

Кроме того связь  с Оповещателями  СПИКЕР осуществляется через двухпроводную линию связи RS-485, что позволяет потребителю: - записать с микрофона речевые сообщения;

-запрограммировать время оповещения, паузы между сообщениями, приоритеты сообщений (какое сообщение передавать в первую очередь, в т.ч. с учётом  сигналов управления от внешних устройств).





          Технические характеристики

СПИКЕР

СПИКЕР-М

Комплектность

речевой блок  + один  или два рупорных взрывозащищённых громкоговорителя

отдельный прибор

Продолжительность речевых сообщений (объём памяти), мин, не менее

10

Количество записанных речевых сообщений

до  8

Номинальная выходная мощность

2 канала х 20 Вт

25 Вт

Потребляемая мощность, Вт, не более

2 канала х 30

35

Продолжительность непрерывной работы Оповещателя в режиме передачи речевого сообщения, мин, не более

60

Напряжение питания, В

от 10 до 38 В постоянного тока

или от 20 до 48 В постоянного тока

или от 187 до 243 переменного тока частотой 50 Гц

Маркировка взрывозащиты по

ГОСТ Р 51330.0-99

 речевого блока    1ЕхdIIBТ6

громкоговорителя   2ExmdIIBT6 X

1ExdIIBT6X

Климатическое исполнение по

 ГОСТ 15150-69

Температура эксплуатации в атмосфере типа II по ГОСТ 15150-69 , ºС

У1



- 40 до + 40оС;

УХЛ1



-50…+50

Эффективный рабочий диапазон частот (ограниченный полем допусков +6/-14 дБ от уровня среднего звукового давления в полосе частот 800 …3150 Гц), Гц, не уже







315-6300







400-3150

Уровень характеристической чувствитель-ности в диапазоне частот 800…3150 Гц, дБ, не менее





105





103

Связь с компьютером по интерфейсу RS-485

+

-

Количество внешних управляющих сигналов, характеристика внешнего управляющего сиг-нала – двухпозиционная (включено/выключено)

3

-

Ток потребления по каждому управляющему сигналу, мА, не  более (управление ключом, гальванически развязанным от электрической схемы Спикера)

20

-

Степень защиты от воды и пыли по

 ГОСТ 14254-96

речевого блока                 IP65 громкоговорителя            IP54

IP54

Материал

Речевой  блок-  ал. сплав   громкоговорители -АБСМ-пластик

Ал. сплав

Масса, кг, не более

речевого блока                        5,5

 громкоговорителя                  6,7

4,5

Габаритные размеры, мм, не более

речевого блока  410х110х180

 громкоговорителя Ø 282х407

Ø165х220

Длина кабеля каждого громкоговорителя, м (по заказу)

от 1,5 до 10,0

-

Внешние подключения

В комплект каждого кабельного  ввода входят резиновые уплотнения кабелей с диаметрами по поясной  изоляции  8-10,

10-12  и 12-14 мм.

2 кабельных ввода на речевом блоке (прокладка кабеля в трубе, бронированным кабелем или открытым кабелем)

2 кабельных вво-да (прокладка бронированного или открытого кабеля)

Способ крепления

реч. блок – четыре болта на стене

громкоговорители – два болта на стене

Двумя болтами на стене

Обозначение при заказе:

СПИКЕР -12  - 2 - 1,5 +3,0 -Т-G ¾ ТУ 4371-134-12150638-2007

   1               2      3         4           5                               6

1-     тип прибора  (СПИКЕР);

2-     напряжение питания: 12  -от 10 до 38 В постоянного тока

                                                           24 -  от 18 до 48 В постоянного тока

                                                           220 - от 187 до 243 переменного тока частотой 50 Гц

3-     количество  громкоговорителей (1 или 2);

4-     длина кабеля каждого громкоговорителя, м

5-     исполнения кабельных вводов для внешних подключений:

     -Т  G ½-В - прокладка кабеля в трубе  с присоединительной резьбой  Т- G ½-В

-Т-G ¾ -В прокладка кабеля в трубе  с присоединительной резьбой  Т -G ¾ - В

-         Б –прокладка бронированного кабеля;

-         К –прокладка открытого  кабеля;

   6 –  обозначение технических условий.

  Далее -   текст речевых сообщений, например:    Внимание! Пожар! Персоналу срочно покинуть помещение через основной выход.



Обозначение при заказе:

           СПИКЕР-М24- К- ТУ 4371-134-12150638-2007

      1                 2    3                          4

1-     тип прибора  (СПИКЕР-М);

2-     напряжение питания:

-12  (от 10 до 38 В постоянного тока);

-24  (от 18 до 48 В постоянного тока);

- 220  (от 187 до 243 переменного тока частотой 50 Гц);

3-  типы кабельных вводов:

     - К – для открытой прокладки кабеля диаметром от 8 до 12 мм;

     - Б – для прокладки бронированного кабеля диаметром от 8 до 12 мм.

4 - обозначение технических условий.



  Далее -   текст речевых сообщений, например:    Внимание! Пожар! Персоналу срочно покинуть помещение через основной выход.
