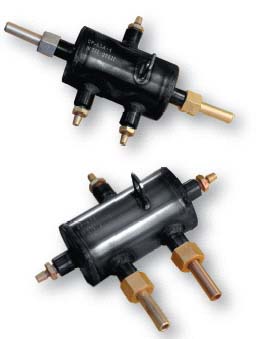

Сосуды уравнительные конденсационные предназначены для
поддержания постоянства и равенства уровней конденсата в системе,
передающей перепад давления от диафрагмы к дифманометру при измерении
расхода водяного пара.
Сосуды уравнительные предназначены для исключения
влияния на результат измерения высоты столба жидкости в импульсной линии
путем поддержания постоянного уровня жидкости в сосуде по отношению к
измеряемому переменному уровню в резервуарах при измерении
дифманометрами уровня жидкости в резервуарах, а также перепада давления
или расхода жидкостей с температурой свыше 100 0С
для обеспечения равенства плотностей жидкости в импульсных линиях.
Сосуды разделительные предназначены для защиты
внутренних поверхностей дифманометров от непосредственного воздействия
измеряемых агрессивных сред путем передачи измеряемого давления через
раз- делительную жидкость.
Технические характеристики
1. Сосуды выпускаются по ТУ 4212-097-12150638-2002 в

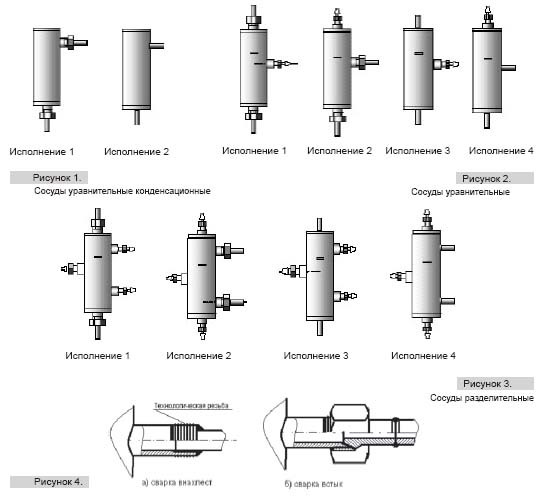

исполнениях в соответствии с рисунками.
2. Габаритные размеры, мм, не более:
- СК - 6,3; СК - 25; СК - 40 - 165х142х76;
- СУ -6,3; СУ- 25; СУ - 40 - 255х132х170;
- СР - 6,3; СР - 25; СР - 40 - 240х180х170.
3. Присоединение импульсных линий диаметром 14 мм
производится с помощью сварки встык к ниппелю с накидной гайкой или к
патрубку внахлестку (см. Рис 1). Сосуды СК-40, СУ-40 и СР-40 монтируются
только к патрубку внахлестку. Технологическая резьба на сосудах
используется только для испытания сосудов на прочность. Для монтажа не
используется.
4. Используемые материалы и условные давления приведены

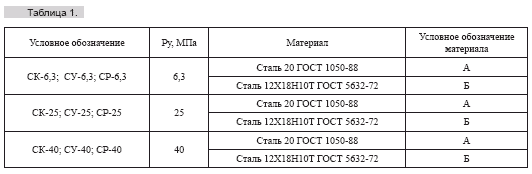

в таблице 1
- сосуда уравнительного конденсационного на условное
давление Ру 6,3 МПа, изготовленного из стали СТ 20 исполнения 1:
Сосуд уравнительный конденсационный СК-6,3 А-1 ТУ
4212-097-12150638-2002.
- сосуда уравнительного на условное давление Ру 25 МПа,
изготовленного из стали 12Х18Н10Т исполнения 2:
Сосуд уравнительный СУ-25-Б –2 ТУ
4212-097-12150638-2002.
- сосуда разделительного на условное давление Ру 25 МПа,
изготовленного из стали 12Х18Н10Т исполнения 3:
Сосуд разделительный СР-25-Б –3 ТУ
4212-097-12150638-2002.
