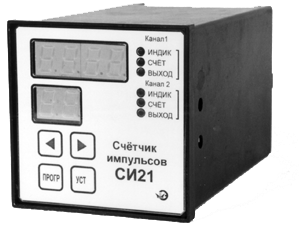

Счетчик импульсов СИ-21

Количество входных сигналов (каналов счёта)

2

Частота следования входных импульсов, Гц, не более

1000

Количество разрядов индикации по каждому каналу (попеременная индикация по каждому каналу )

7

Диапазон задания параметров счёта:

- уставки счёта (количество разрядов устанавливается пользователем)

от 1 до 9999999

- коэффициенты деления

от 0,001 до 99

- время удержания выходного сигнала во включенном состоянии

от 0 до 99 с

- прямой и обратный счёт

- циклический или однократный режим счёта

Входные сигналы . К входу прибора могут быть подключены датчики , имеющие на выходе транзистор с открытым коллектором или датчики с выходным напряжением высокого уровня до 30 В и низкого уровня не более 0,8 В; для питания датчиков на внешней клеммной колодке выведено напряжение +24 В.

Выходные сигналы по каждому каналу - переключающиеся контакты реле для коммутации переменного напряжения 220 В, 50 Гц и мощностью до 500 ВА

Электрическая схема прибора обеспечивает сохранение уставок при отключении питания в течение не менее 100 часов

Питание прибора от сети переменного напряжения (220+22) В частотой 50Гц .

Потребляемая мощность , ВА, не более

7

Габаритные размеры корпуса прибора , мм, не более

96х96х180

Размер отверстия в щите , мм

93х93

Защищённость корпуса от воды и пыли по ГОСТ 14254-96

IP00

Стойкость к механическим воздействиям по ГОСТ 12997-84

N1

Масса электронного блока должна быть, кг , не более

1.0
