Оповещатель звуковой рупорный
взрывозащищенный (сирена) Рупор-В
 НАЗНАЧЕНИЕ
Оповещатель звуковой пожарный взрывозащищенный
модели РУПОР-В (далее - Оповещатель) соответствуют ТУ 4371-134-12150638-2007 и
предназначен для непрерывной круглосуточной работы (трансляция предварительно
записанных звуковых сигналов, направленных на
обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при
совместной работе с приемно-контрольными устройствами. Оповещатели могут быть
применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р
51330.13-99.
Оповещатель РУПОР-В запускается при подаче
напряжения питания. Выбранный звуковой сигнал транслируется непрерывно до
отключения питания Оповещателя. Выбор звукового сигнала производится
переключателями на плате при монтаже Оповещателя. Регулировка громкости
производится при монтаже
Оповещателя. Запись звуковых сигналов
производится на предприятии-изготовителе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

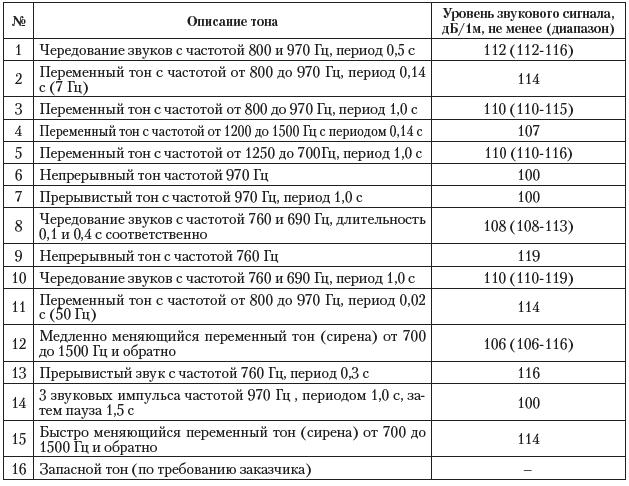

Уровень звукового давления на речевом сообщении
на расстоянии 1м, дБ, не менее см
табл. 1
Количество записанных звуковых сигналов в
память Оповещателя
.............................................................16
Продолжительность непрерывной работы
Оповещателя в режиме трансляции звукового
сигнала, мин, не более
................................................................................................................................
60
Потребляемая мощность в режиме трансляции
звуковых сигналов, Вт, не более:
- РУПОР-В-12
.................................................................................................................................
15 - 30
-РУПОР-В-24
.................................................................................................................................
10- 24
- РУПОР-В-220
...............................................................................................................................
11- 18
Примечание 1 – Потребляемая мощность
Оповещателей зависит от положения регулятора громкости и выбранного тона
звукового сигнала.
Примечание 2 – в модели РУПОР-В-220 нет
регулятора громкости
Напряжение питания :
- модель РУПОР-В-12
..................................................................... от 9 до 28
В постоянного тока
- модель РУПОР-В-24
................................................................... от 18 до 56
В постоянного тока
- модель РУПОР-В-220
.................................. от 187 до 243 переменного тока частотой 50 Гц
Маркировка взрывозащиты по ГОСТ Р 51330.0-99
.............................................1ЕхdIIBТ6 Х
Температура эксплуатации в атмосфере типа II по
ГОСТ 15150-69, от минус 40 до 55оС
Эффективный рабочий диапазон частот
(ограниченный полем допусков +6/-14 дБ от уровня среднего звукового давления в
полосе частот 800 …3150 Гц), Гц, не уже ..... от 400 до 3150 Гц
Степень защиты от воды и пыли по ГОСТ 14254-96
..........................................................IP54
Материал корпуса Оповещателя ... алюминиевый
сплав с антикоррозинным покрытием

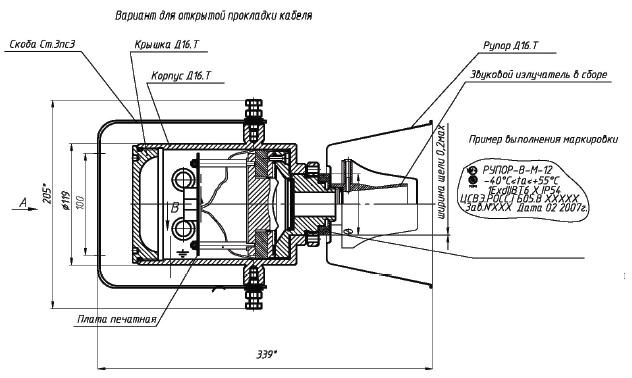

Габаритные размеры, мм, не более
............................................................................340
х 205 х 205

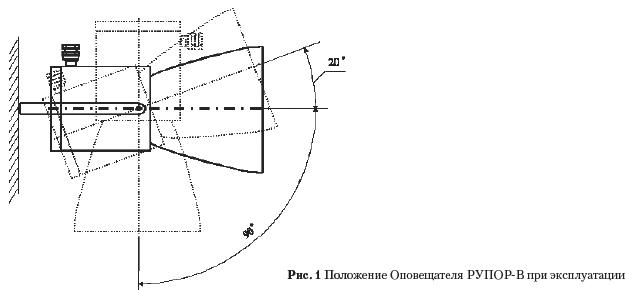

Способ крепления на стене
............................................................................
двумя болтами Ø8 мм
Масса, кг, не более
..................................................................................................................................4,5

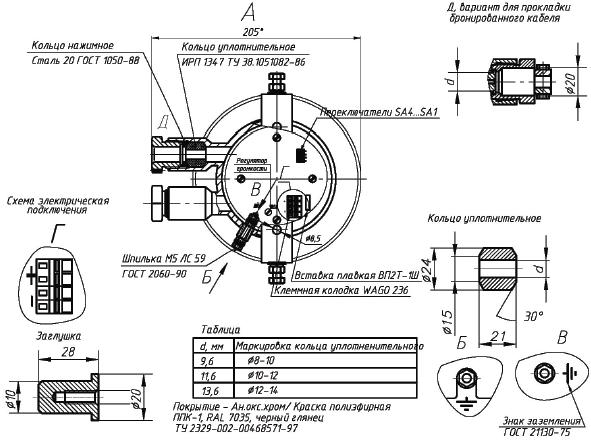

Оповещатели поставляются с двумя кабельными
вводами различных исполнений: для присоединения бронированного кабеля (Б), для
открытой прокладки присоединяемого кабеля (К). В комплект каждого кабельного
ввода входят стальные заглушки и резиновые уплотнения для диаметра кабеля по
поясной изоляции 8 – 10, 10 – 12 и 12 – 14 мм.
Обозначение при заказе: РУПОР- В -24–
К- ТУ 4371-134-12150638-2007
1 2 3 4
1 - тип прибора (РУПОР-В);
2 - напряжение питания:
- 12 (от 10 до 38 В постоянного тока);
- 24 (от 18 до 48 В постоянного тока);
- 220 (от 187 до 243 переменного тока
частотой 50 Гц);
3 - типы кабельных вводов:
- К– для открытой прокладки кабеля диаметром
от 8 до 14 мм;
- Б– для прокладки бронированного кабеля
диаметром от 8 до 14 мм.
4 - обозначение технических условий.
|
