Регуляторы температуры РТ3Ц

НАЗНАЧЕНИЕ

Регуляторы температуры модели РТ3Ц ТУ 4211-022-12150638-2004 (далее регуляторы) предназначены для автоматического двухпозиционного регулирования температуры относительно заданного значения в промышленных установках, цифровой индикации текущей температуры объекта.

Регуляторы, выполненные в виде щитового прибора, могут работать в комплекте с термопреобразователями сопротивления (ТС) с номинальной статической характеристикой (НСХ) по ГОСТ 6651-94 и термолектрическими преобразователями с НСХ по ГОСТ Р 8.585-2001.

Установка заданного значения температуры производится задатчиком с контролем по цифровой индикации.

Регулятор оснащен устройством контроля обрыва ТС или линии связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов измерения .................................................................................................................... 1

Цена деления цифрового индикатора, °С, ................................................................................... 0,1 или 1,0

Тип цифрового индикатора, высота цифр, мм ................................................................ светодиодный, 14

Предел основной погрешности измерения температуры от диапазона изменения входного сигнала, %

для модели РТ3Ц-10Х ........................................................................................................................... 0,25

для модели РТ3Ц-20Х ............................................................................................................................ 0,5

Зона возврата, %, ............................................................................................................................ от 0,2 до 2

Выходы регулятора – переключающиеся контакты реле (максимальное коммутируемое напряжение

250 B , ток нагрузки от 0,01 до 6А, соs ϕ >=0,7, максимальная коммутируемая мощность – 500 Вт).

Cхема подключения ТС ..........................................................................................................трехпроводная

Устойчивость к внешним воздействиям по ГОСТ 12997-84 .............................................. группы В4, N1

Напряжение питания, В ...................................................................................................... 220±10%, 50 Гц

Потребляемая мощность, ВА, не более ...................................................................................................... 7

Габариты, мм, не более .............................................................................................................. 96 х 96 х 190

Размер отверстия в щите, мм .............................................................................................................. 93 х 93

Масса, кг, не более ..................................................................................................................................... 1,0

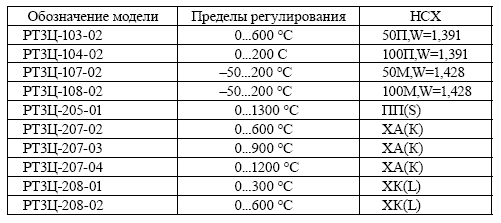

Примеры условного обозначения при заказе

1. Двухпозиционный регулятор температуры модели РТ3Ц с НСХ 50 М, диапазон регулирования 0...+200 °С – Регулятор температуры РТ3Ц-107-02;

2. Двухпозиционный регулятор модели РТ3Ц с НСХ ХК, диапазон измерения 0-600 °С – Регулятор температуры РТ3Ц-208-02.

Оснащение регулятора сигналом достижения предельного значения (нижний или верхний предел), диапазон изменения установки предельного значения в градусах Цельсия или процентах от диапазона входного сигнала) и наличие дополнительного выходного сигнала оговариваются особо.
