НАЗНАЧЕНИЕ
Измерители-регуляторы технологические моделей
РТ3Ц-2, РТ3Ц-У и РТ3Ц-ПИД предназначены для измерения, цифровой
индикации и регулирования температуры (или других физических
величин) от- носительно заданного значения в промышленных установках
Измерители-регуляторы модели РТ3Ц-ЗВ предназначены
для автоматизации подачи теплоносителя в системе горячего
водоснабжения (ГВС), газового и парового отопления, для управления
газовыми горелками, управления положения золотника в холодильных
машинах и другом технологическом обо- рудовании, где используется
запорно-регулирующие или трёхходовые клапаны и задвижки с электро-
приводом.
Измерители-регуляторы модели РТ3Ц-Пэ предназначены
для измерения, цифровой индикации и ре- гулирования температуры
(физической величины) во времени по заданной программе в промышлен-
ных установках.

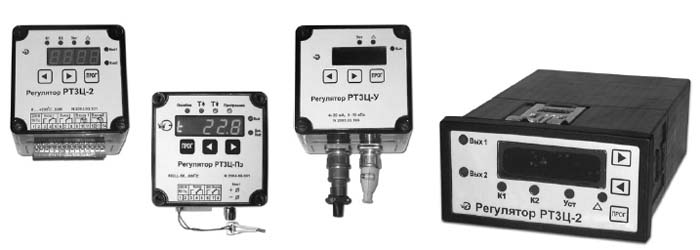

Выпускаются в двух типах корпусов – щитовом (модели
Щ1, Щ2 и Щ3) и настенном (модели Н1, Н2).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСТРОЙСТВО

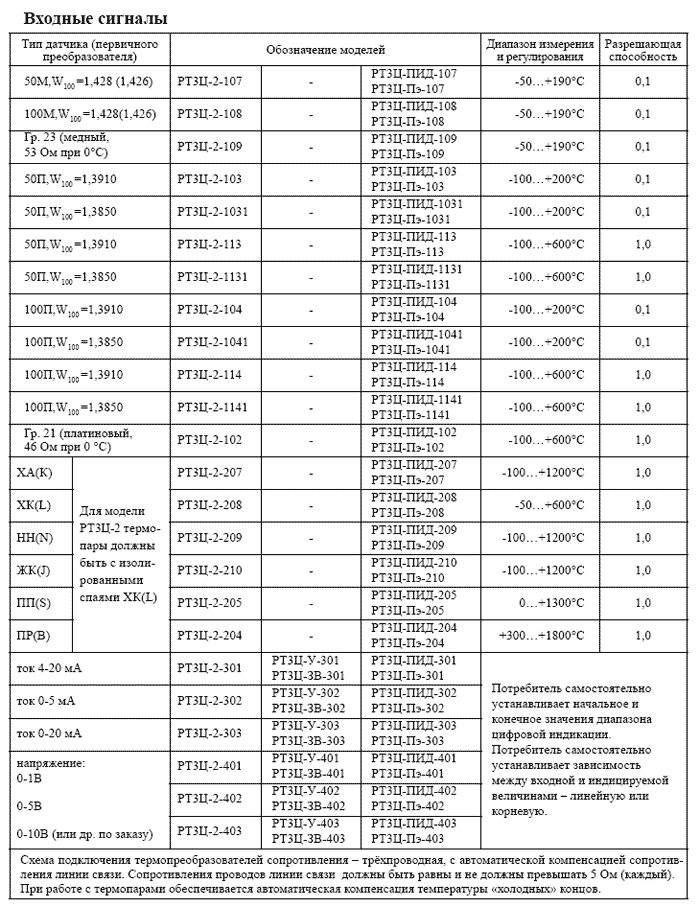

Количество каналов измерения:
РТ3Ц-2
..............................................................................................................................................................
2
РТ3Ц-У, РТ3Ц-ПИД, РТ3Ц-ЗВ и РТ3Ц-Пэ
................................................................................................
1
Предел допускаемой основной погрешности измерения, %
.................................................... 0,25 или 0,5
На передней панели прибора размещены кнопки
управления, цифровые светодиодные индикаторы
(красные или зелёные) и светодиоды состояния
выходных сигналов.
Питание
........................................................ от сети
переменного напряжения (220±22)В частотой 50Гц
Потребляемая мощность, ВА, не более
.......................................................................................................
7

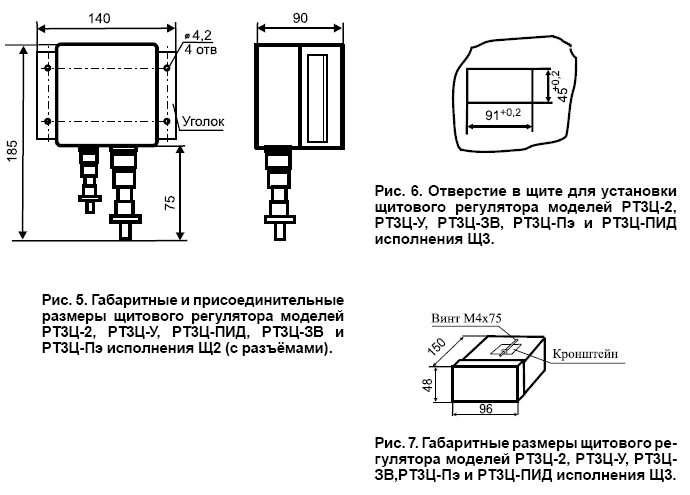

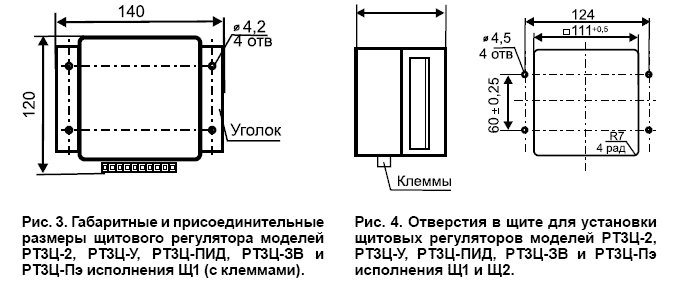

Габаритные размеры щитового корпуса (исполнение Щ1 и
Щ2) ......................................... 110 х 110 х 90
Размер отверстия в щите, мм
..........................................................................................................
см. рис. 4
Габаритные размеры щитового корпуса (исполнение Щ3),
мм, .............................................96 х 48 х 130
Размер отверстия в щите, мм
..............................................................................................................93
х 41

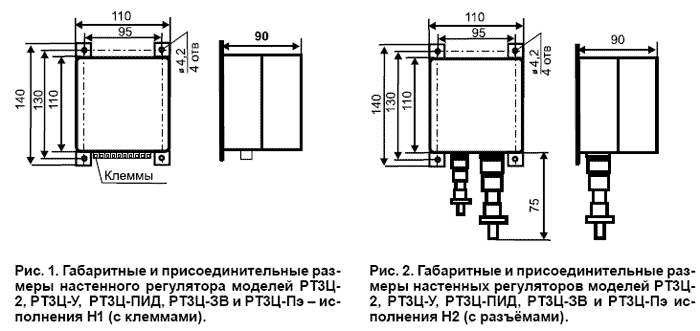

Габаритные размеры настенного корпуса (Н1 и Н2), мм
...................................................... 110 х 110 х
90
Защищённость корпуса от воды и пыли по ГОСТ 14254:
– щитового корпуса исполнений Щ1 и Щ3 и
настенногокорпуса с клеммной колодкой (Н1) ........IP20
– щитового корпуса с разъёмами (Щ2) и настенного
корпуса с разъёмами (Н2) ..............................IP54
Стойкость прибора к механическим воздействиям по
ГОСТ 12997 ..................................................... N2
Масса прибора, кг, не более
.......................................................................................................................
0,9

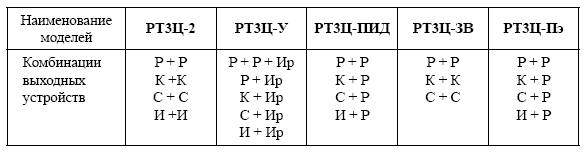

Варианты выходов
Р
–
Электромагнитное реле с контактами на переключение , нагрузка 6 А,
220 В, но не более 500 ВА;
К –
Транзисторный n-р-n ключ (открытый коллектор) с гальванической
развязкой, внешнее питание до 30 В, нагрузка 0,2 А, 30 В;
С –
симисторная оптопара, контроль перехода через ноль , нагрузка 2 А,
250 В, но не более 100 ВА;
И –
токовый регулирующий выход 4-20 мА , питание от внешнего источника
напряжением 24 В, галь- ваническая развязка от измерительной схемы,
нагрузка – до 600 Ом;
Ир –
токовый регистрирующий выход 4-20 мА, питание от внутреннего или
внешнего источника на- пряжением 24 В, гальваническая развязка от
измерительной схемы, нагрузка – до 600 Ом.
Характеристики регулирования
1. Для всех выходных сигналов (кроме токового
И и
регистрирующего Ир)
– двухпозиционная (вклю- ченовыключено); потребитель самостоятельно
устанавливает величину задания и зону возврата для каждого канала.
При работе на нагреватель и холодильник потребитель имеет
возможность управлять коэффициентом мощности в зоне возврата.
Логика работы двухпозиционного выходного сигнала –
на нагреватель, на холодильник, работа в зоне, работа вне зоны.
2. Для токового выхода (
И)
– П-регулирование (аналоговое регулирование). Потребитель самостоя-
тельно устанавливает величину задания Т и зону возврата Δ при этом
выходной ток начинает меняться от 20 мА (4 мА) при измеренном
значении (Т–Δ) до 4 мА (20 мА) при значении (Т+Δ) при измеренном
значении Т выходной ток равен 12 мА.
Логика работы токового выхода – на нагреватель
(выходной ток уменьшается при повышении темпе- ратуры от 20 мА до 4
мА) и на холодильник (выходной ток увеличивается при повышении
температуры от 4 мА до 20 мА).
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ И ОСОБЕННОСТИ ПРИБОРОВ

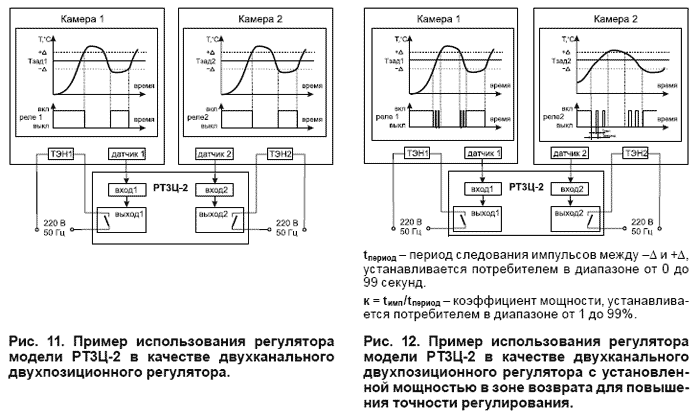

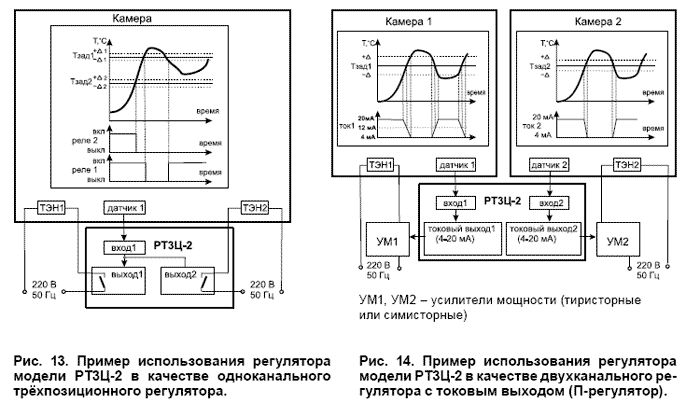

РТ3Ц-2 –
измеритель-регулятор разности температур (физических величин)
– одноканальный трёхпозиционный
измеритель-регулятор;
РТ3Ц-У – обеспечение питания первичного датчика постоянным напряжением 24 В
– наличие дополнительного выхода Ир-токового
регистрирующего выхода 4–20 мА;

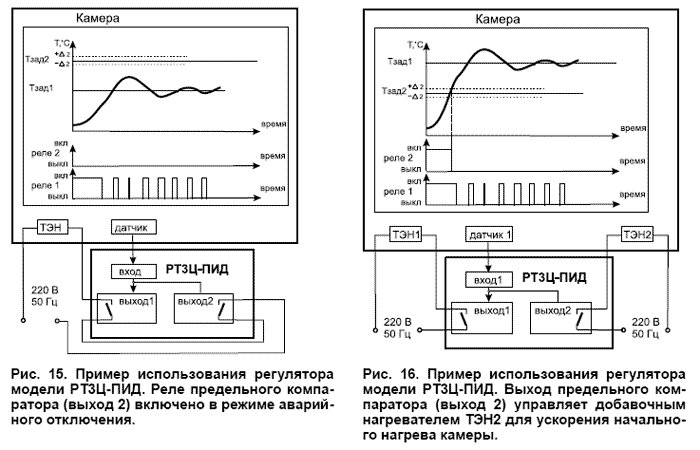

РТ3Ц-ПИД – прибор имеет два выхода –
ПИД-регулятора и предельного компаратора
– потребитель может самостоятельно устанавливать
параметры ПИД-регулятора (постоянные ин- тегрирования,
дифференцирования, ширину зоны пропорциональности, период следования
ШИМ-им- пульсов, уставку предельного компаратора;
– обеспечение питания первичного датчика постоянным
напряжением 24 В (для моделей РТ3Ц- ПИД-3ХХ);
РТ3Ц-ЗВ – импульсы регулирования (ШИМ-импульсы) могут быть только на одном
выходе одновре- менно
– импульсы выхода 1 используются на открывание
задвижки, выхода 2 – на закрывание задвижки
– приборы моделей РТ3Ц-ЗВ-30Х имеют дополнительный
источник питания постоянного тока для входного датчика
напряжением(24,0
±0,5)
В и максимальным током 25 мА.
РТ3Ц-ПЭ – прибор имеет два выхода – ПИД-регулятора (предназначен для изменения
температуры
объекта по заданной программе) и предельного
компаратора
– потребитель самостоятельно устанавливает по выходу
1 количество шагов программирования, ре-
жим работы в шаге (нагрев, выдержка или охлаждение),
скорость нагрева или охлаждения, температуру
(значение физической величины) уставки в шаге;
параметры регулирования – интегральную постоян-
ную
τи,
дифференциальную постоянную τд,
полосу пропорциональности Хр, период следования выход-
ных импульсов, полосу нечувствительности:
– количество шагов программирования
........................................................................................от
1 до 10
– диапазон задания скорости нагрева, °С/ч (физ.
величина/час)
.....................................................0-9999
– диапазон установки периода следования выходных
импульсов, с ................................от 0,00 до 99,99
Примеры обозначения при заказе
1. Двухканальный регулятор модели РТ3Ц-2 с НСХ ХК,
диапазон измерения –50...+600 °С, выходы
– контакты реле, настенный вариант с защитой от воды
и пыли IР54 –
Регулятор
температуры РТ3Ц- 2-208-Р-Н2.
2. Двухканальный регулятор модели РТ3Ц-2 с НСХ 100М,
диапазон измерения –50...+200 °С, выходы
– токовые 4-20 мА, щитовой вариант размера 96х48 мм
–
Регулятор температуры
РТ3Ц-2-108-И-Щ3.
3. Одноканальный измеритель-регулятор модели РТ3Ц-У,
входной ток 4-20 мА, выход – симисторный, настенный вариант с
клеммами –
Измеритель-регулятор технологический РТ3Ц-У-301-С-Н1.
4. Одноканальный регулятор модели РТ3Ц-ПИД с НСХ ХА,
диапазон измерения –100...+1200 °С, вы- ходы – контакты реле,
настенный вариант с защитой от воды и пыли IР54 –
Регулятор температуры
РТ3Ц-ПИД-207-Р-Н2.
5. Одноканальный измеритель-регулятор модели
РТ3Ц-ЗВ, входной ток 4-20 мА, выход – симистор- ный, настенный
вариант с клеммной колодкой –
Измеритель-регулятор технологический РТ3Ц-ЗВ-301-С-Н1.
6. Одноканальный измеритель-регулятор модели
РТ3Ц-Пэ, входной сигнал от термопреобразователя с НСХ 100 М, W
100=1,4280,
выход 1 – транзисторный ключ, настенный вариант с защитой от воды и
пыли IP54 – РТ3Ц-Пэ-108-К-Н2.

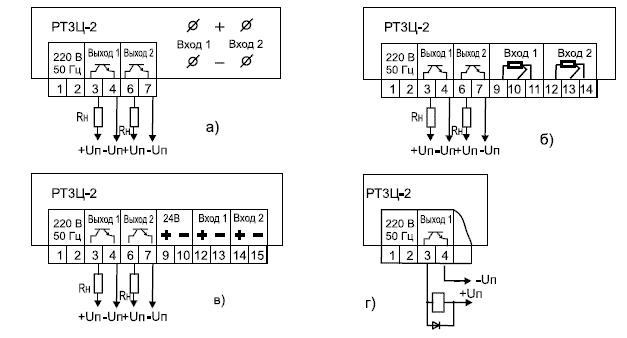

Рис. 8. Электрическая схема внешних подключений к
двухканальному регулятору модели РТ3Ц-2 исполнений Щ1, Щ3 и Н1 с
транзисторным ключевым выходом (К+К), с входными сигналами от
термопар (а), термопреобразователей сопротивления (б) и
унифицированных сигналов тока и напряжения (в) и обязательная схема
подключения реле к выходу регулятора (г).
Питание выходных цепей – от внешнего источника. Для
схемы (в) питание входных цепей
– от внешнего или внутреннего источника питания.

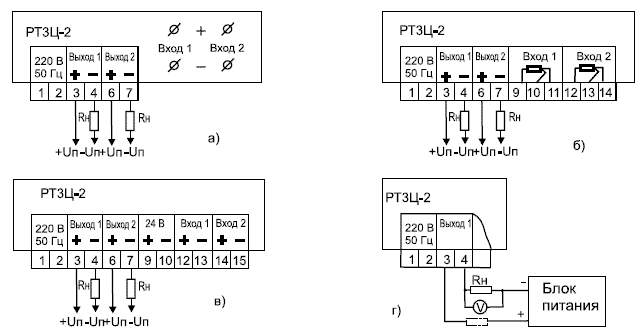

Рис. 9. Электрическая схема внешних подключений к
двухканальному регулятору мо- дели РТ3Ц-2 исполнений Щ1, Щ3 и Н1 с
токовым выходом (И+И), с входными сигналами от термопар (а),
термопреобразователей сопротивления (б) и унифицированных сигналов
тока и напряжения (в) и схема подключения нагрузки к выходу
регулятора (г), допускается включать нагрузку в плюсовую и минусовую
цепи питания.
Питание выходных цепей – от внешнего источника. Для
схемы (в) питание входных цепей
– от внешнего или внутреннего источника питания (см.
варианты входных токовых цепей).

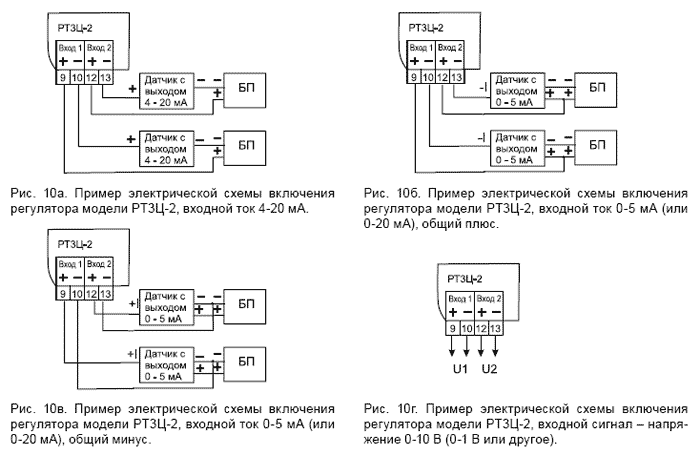

Рис. 10. Варианты включения входных токовых
сигналов регулятора РТ3Ц-2.

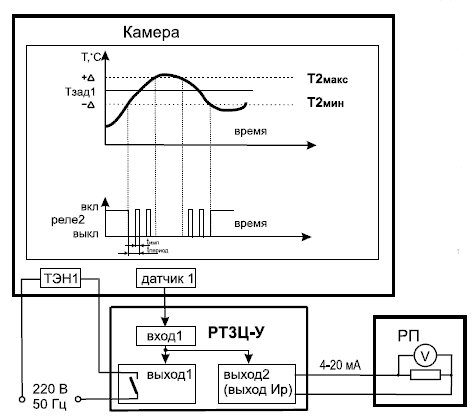

Рис. 17. Пример использования регулятора
модели РТ3Ц-У в качестве одноканального двухпозиционного регулятора
с дополнительным токовым регистрирующим выходом.
РП – регистрирующий прибор с входным
сигналом 4-20 мА;
Т2
мин
– значение
параметра b1-3;
Т2
макс
– значение параметра b1-4

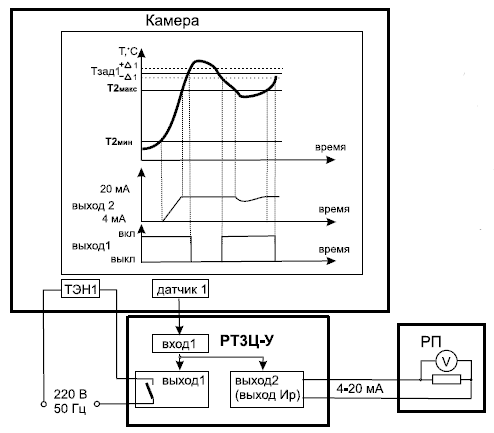

Рис. 18. Пример использования регулятора
модели РТ3Ц-У в качестве двухпозиционного регулятора с установленной
мощностью в зоне возврата для повышения точности регули- рования.
РП – регистрирующий прибор с входным
сигналом 4-20 мА;
Т2
мин
– значение
параметра b1-3;
Т2
макс
– значение параметра b1-4;
t
период
– период следования
импульсов
между –Δ и +Δ, устанавливается потребителем
в диапазоне от 0 до 99 секунд;
к = tимп
/tпериод
– коэффициент мощности,
устанавливается потребителем в диапазоне от
1 до 99%

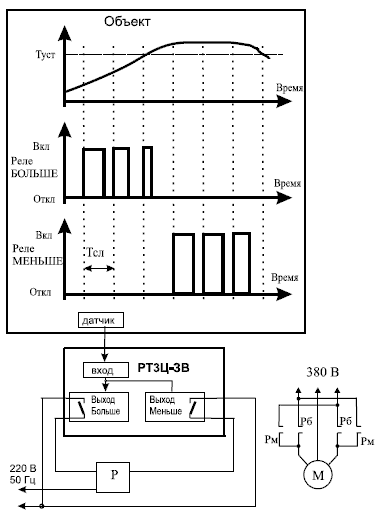

Рис. 19. Пример использования регулятора модели
РТ3Ц-ЗВ.
Объект – трубопровод с теплоносителем;
Датчик – первичный датчик, установленный после
задвижки РТ3Ц-2 – регулятор для управления задвижкой;
Р – реверсивный пускатель с двумя катушками «Больше»
и «Меньше»;
М – трёхфазный электропривод задвижки;
Рб, Рм – контакты реверсивного пускателя

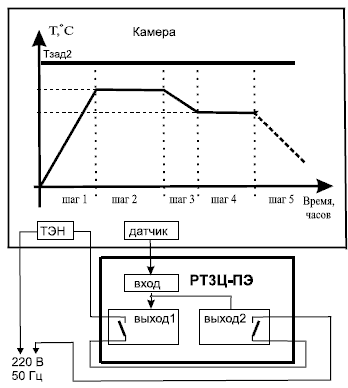

Рис. 20. Пример использования регулятора мо- дели
РТ3Ц-ПЭ для управления закалочной пе- чью. Реле предельного
компаратора (выход 2) включено в режиме аварийного отключения.
Шаг 1 – нагрев с заданной скоростью;
Шаг 2, шаг 4 – выдержка температуры на задан- ное
время;
Шаг 3 – охлаждение с заданной скоростью;
Шаг 5 – охлаждение с печью
