НАЗНАЧЕНИЕ
Регулятор температуры и влажности модели РТ3Ц-В
(далее регулятор) предназначен для:
– измерения и цифровой индикации температуры, влажности
и других физических величин в техно- логических процессах в
хлебопекарной промышленности, при производстве мясных и колбасных изде-
лий, при сушке древесины, камерах тепла и влаги и пр.;
– вычисления и цифровой индикации разности двух
измеренных величин (например, двух измерен- ных температур);
– автоматического регулирования по заданной
пользователем программе двух измеренных или вы- численных величин);
– контроля обрыва или замыкания цепи первичного
преобразователя.
Регуляторы, выполненные в виде щитового прибора, могут
работать в комплекте с:
– термопарами с изолированным спаем, НСХ по ГОСТ Р
8.585-2001;
– унифицированными сигналами тока и напряжения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

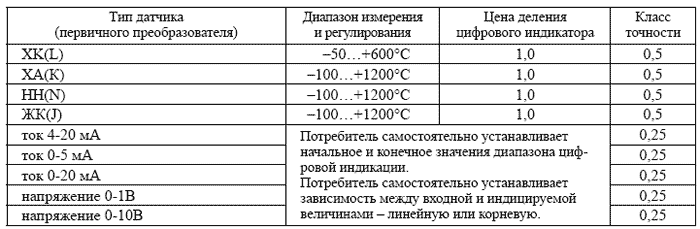

Количество входов (универсальные входы – термопары и
унифицированных сигналов – см.
таблицу 1)
..................................................................................................................................
3
Количество каналов ПИД-регулирования во времени
(например, температура и влажность) .......... 2
Количество программ пользователя, не менее
.........................................................................................
20
Количество шагов в каждой программе
........................................................................................от
1 до 10
Потребитель может самостоятельно:
– выбирать по номеру заранее установленную программу и
запустить её;
– установить новую программу: присвоить номер, выбрать
количество шагов, режим работы в шаге выходных сигналов (нагрев,
выдержка или охлаждение), скорость нагрева или охлаждения, темпера- туру
(значение физической величины) уставки в шаге; параметры регулирования –
интегральную пос- тоянную τи,
дифференциальную постоянную τд,
полосу пропорциональности Хр, период следования выходных импульсов,
полосу нечувствительности и др.
Напряжение питания – от сети переменного тока
напряжением 220 В с частотой 50 Гц, допускаемые колебания напряжения в
сети ±15%, потребляемая мощность – не более 7 ВА.
Устойчивость к внешним воздействиям по ГОСТ 12997-84
(температура окружающейсреды (группы В2, N2).
Защищенность от воды и пыли по ГОСТ 14254 – 96
.............................................................................IP20
Уровень продольной помехи – не более 220 В переменного
тока частотой 50 Гц (помеха действует
между корпусом регулятора и входной цепью).
Напряженность внешнего магнитного поля частотой 50 Гц –
не более 400 А/м.
Материал корпуса (предназначен для щитового монтажа) –
пластмасса.
Габариты, мм, не более
..............................................................................................................
96 х 96 х 150
Размер отверстия в щите, мм
...............................................................................................................91
х 91
Масса, кг, не более
.....................................................................................................................................
0,8
Выходы регуляторов
1. Восемь транзисторных n-р-n ключей с открытым
коллектором, внешнее питание до 30 В, нагрузка
– до 0,2 А. Выходные сигналы гальванически развязаны от
входных цепей, напряжение пробоя не менее 1500 В, что позволяет
подключать выходы непосредственно к силовым цепям (например, для
управления тиристорами или симисторами). Выходы могут быть подключены в
любой комбинации к любому из регуляторов (для двухпозиционного,
трёхпозиционного регулирования, регулирование по ПИД-закону, управления
задвижками – см. примеры).
2. Релейные выходы (два реле, ток нагрузки – до 4 А,
напряжение коммутации 250 В, максимальная коммутируемая мощность 100
Вт).
3. Регулятор имеет встроенный интерфейс RS-485 для
приёма и передачи информации от компьютера и других приборов, оснащённых
таким же интерфейсом связи.
Дополнительные технические характеристики
Для регуляторов, работающих с термоэлектрическими
преобразователями:
– компенсация э.д.с. холодного спая термопреобразователя
– автоматическая
– дополнительная погрешность измерения от компенсации –
не более 0,2% от диапазона входного сигнала.
Для регуляторов, работающих с сигналами унифицированного
напряжения:
– входное сопротивление, кОм, не менее
...............................................................................................
20,0
Для регуляторов, работающих с сигналами унифицированного
тока:
– сопротивление двухпроводной линии связи между входным
устройством и датчиком, Ом
не более
......................................................................................................................................................
400
Пример условных обозначений при заказе:
Регулятор температуры и влажности РТ3Ц-В с
блоком реле БР-8.

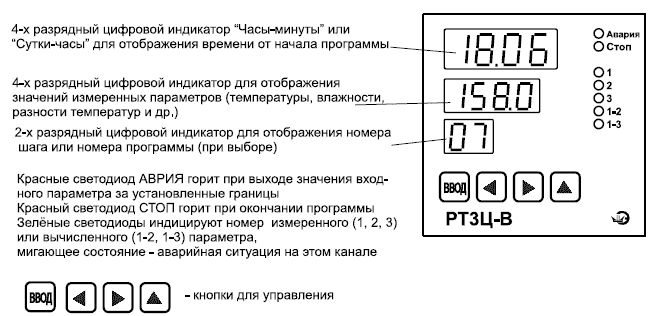

Передняя панель блока индикации

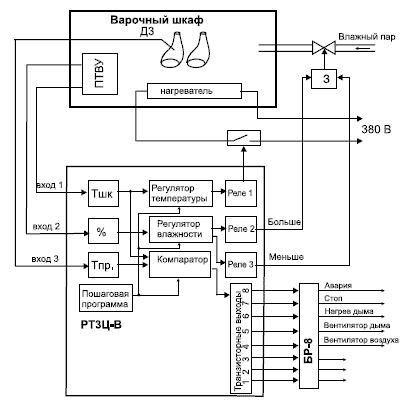

Рис. 1. Пример управления процессом изготовления
(варки) колбасы.
Реле 1 управляет регулированием тем- пературы в
шкафу, реле 2 и реле 3 управ- ляют задвижкой подачи пара, остальные
устройства управляются транзисторны- ми выходами через блок реле БР-8.
Д3 – датчик температуры продукта (термо- пара
ТХК/1-2788) ПТВУ – датчик температуры и влажности
З – задвижка
Тш – температура шкафа
% – влажность воздуха в шкафу
Тпр – температура продукта

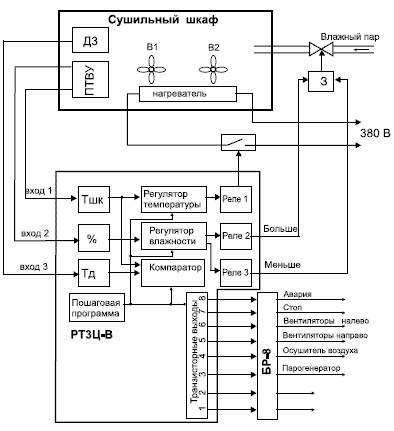

Рис. 2. Пример управления процессом сушки
древесины.
Реле 1 управляет регулированием тем- пературы в
шкафу, реле 2 и реле 3 управ- ляют задвижкой подачи пара, остальные
устройства управляются транзисторны- ми выходами через блок реле БР-8.
Д3 – дополнительный датчик температуры продукта типа
ТСМУ-0288 (0-100 °С, 4-20 мА)
ПТВУ – датчик температуры и влажности
З – задвижка управления влажным паром
Тш – температура шкафа
% – влажность воздуха в шкафу
В1, В2 – вентиляторы для обдува древесины

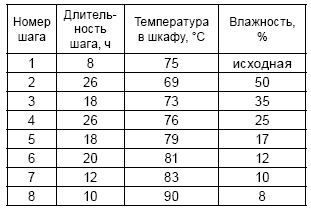

Программа сушки древесины сосны

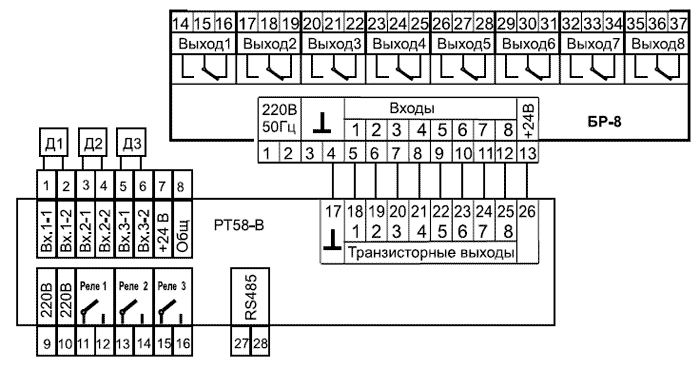

Рис. 3. Общая схема подключения измерительных датчиков,
релейных выходов и блока реле БР-8 к регулятору температуры и влажности
РТ3Ц-В.
Рис. 4. Cхема подключения измерительных датчиков к
универсальным входам РТ3Ц-В (термопара, датчик с выходным сигналом
напряжения и датчик с токовым выходом 4-20 мА питание датчиков от
внешнего блока питания).
Рис. 5. Cхема подключения преобразователя температуры и
влажности модели ПТВУ- 420 (вход 1 – измерение температуры, вход 2 –
измерение относительной влажности).
Питание ПТВУ-420 – от внутреннего источника питания 24
В.
