Измерители- регуляторы технологические моделей РТ3Ц-2,
РТ3Ц-У и РТ3Ц-ПИД предназначены для измерения, цифровой индикации и
регулирования температуры (или других физических величин, представленных
унифицированным выходным сигналом) относительно заданного значения в
промышленных установках.
Измерители- регуляторы модели РТ3Ц-ЗВ предназначены для
автоматизации подачи теплоносителя в системе горячего водоснабжения
(ГВС), газового и парового отопления, для управления газовыми горелками,
управления положения золотника в холодильных машинах и другом
технологическом оборудовании, где используется запорно-регулирующие или
тр¸хходовые клапаны и задвижки с электроприводом.
Измерители – регуляторы модели РТ3Ц-Пэ предназначены для
измерения, цифровой индикации и регулирования температуры (физической
величины) во времени по заданной программе в промышленных установках.

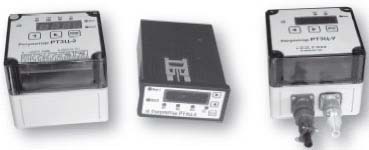

Измерители – регуляторы выпускаются в двух типах

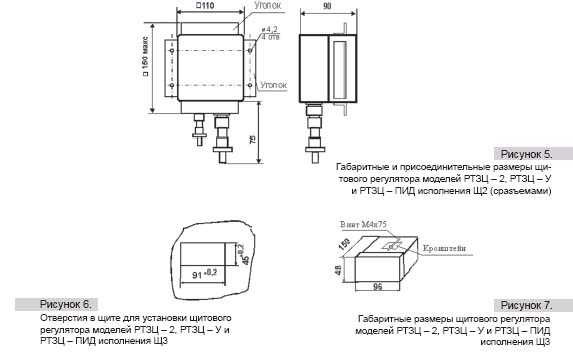

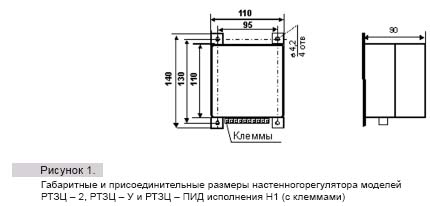

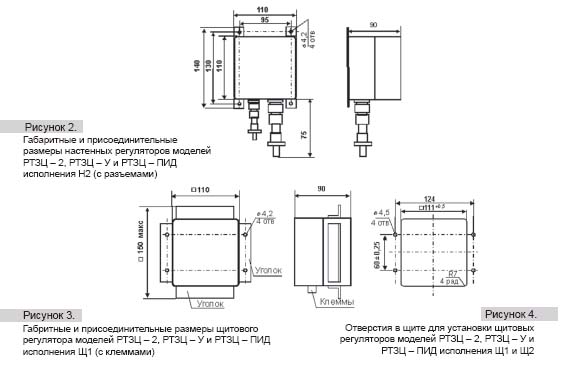

корпусов - щитовом (модели Щ1 , Щ2 и Щ3) и настенном (модели Н1, Н2)
Схема подключения термопреобразователей сопротивления –
трёхпроводная, с автоматической компенсацией сопротивления линии связи.
Сопротивления проводов линии связи должны быть равны и не должны
превышать 5 Ом (каждый).
При работе с термопарами обеспечивается автоматическая
компенсация температуры “холодных” концов.
Варианты выходов
Р -
Электромагнитное реле с контактами на переключение , нагрузка 6А, 220В,
но не более 500 ВА
К -
Транзисторный n-р-n ключ (открытый коллектор) с гальванической
развязкой, внешнее питание до 30 В, нагрузка 0,2А , 30В
С –
симисторная оптопара, контроль перехода через ноль , нагрузка 2А, 250 В,
но не более 100 ВА
И – токовый
регулирующий выход 4 – 20 мА, питание от внешнего источника напряжением
24 В, гальваническая развязка от измерительной схемы, нагрузка – до 600
Ом
Ир - токовый
регистрирующий выход 4 – 20 мА, питание от внутреннего или внешнего
источника напряжением 24 В, гальваническая развязка от измерительной
схемы, нагрузка – до 600 Ом.
1. Характеристика регулирования – для всех выходных
сигналов (кроме токового И и регистрирующего Ир) – двухпозиционная
(включеновыключено); потребитель самостоятельно устанавливает величину
задания и зону возврата для каждого канала. При работе на нагреватель и
холодильник потребитель имеет возможность управлять коэффициентом
мощности в зоне возврата.
Логика работы двухпозиционного выходного сигнала - на
нагреватель, на холодильник, работа в зоне, работа вне зоны
2. Для токового выхода (И) – П- регулирование (
аналоговое регулирование). Потребитель самостоятельно устанавливает
величину задания Т и зону возврата Δ, при этом выходной ток начинает
меняться от 20 мА (4 мА) при измеренном значении (Т- Δ) до 4 мА (20 мА)
при значении (Т+ Δ); при измеренном значении Т выходной ток равен 12 мА.
Логика работы токового выхода – на нагреватель (выходной
ток уменьшается при повышении температуры от 20 мА до 4 мА) и на
холодильник (выходной ток увеличивается при повышении температуры от 4
мА до 20 мА)

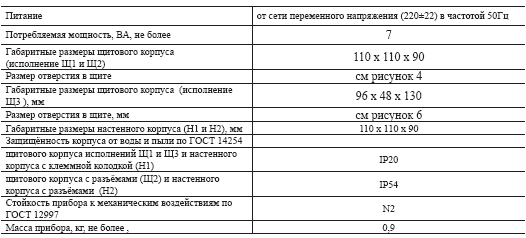

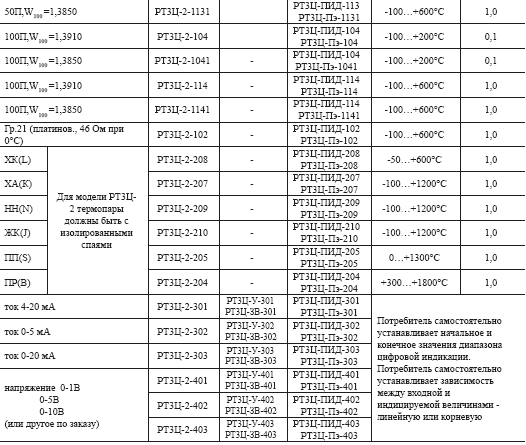

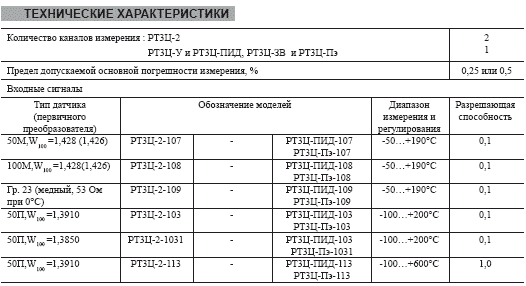

Технические характеристики
На передней панели прибора размещены кнопки управления,
цифровые светодиодные индикаторы (красные)и светодиоды состояния
выходных сигналов
Дополнительные возможности и особенности приборов
РТ3Ц-2 -
измеритель – регулятор разности температур (физических величин)
– одноканальный трёхпозиционный измеритель – регулятор
РТ3Ц-У –
обеспечение питания первичного датчика постоянным напряжением 24 В
– наличие дополнительного выхода Ир - токового
регистрирующего выхода 4 – 20 мА
РТ3Ц-ПИД
–
прибор имеет два выхода – ПИД-регулятора и предельного компаратора
– потребитель может самостоятельно устанавливать
параметры ПИД-регулятора ( постоянные интег-
рирования, дифференцирования, ширину зоны
пропорциональности, период следования ШИМ- импульсов, уставку
предельного компаратора;
– обеспечение питания первичного датчика постоянным
напряжением 24 В (для моделей РТ3Ц-ПИД-3ХХ)
РТ3Ц-ЗВ
-
импульсы регулирования (ШИМ-импульсы) могут быть только на одном выходе
одновременно.
– импульсы выхода 1 используются на открывание задвижки,
выхода 2 – на закрывание задвижки
– приборы моделей РТ3Ц-ЗВ-30Х имеют дополнительный
источник питания постоянного тока для
входного датчика напряжением (24,0±0,5) В и максимальным
током 25 мА
РТ3Ц-ПЭ -
прибор имеет два выхода – ПИД-регулятора ( предназначен для изменения
температуры объекта по заданной программе) и предельного компаратора
– потребитель самостоятельно устанавливает по выходу 1
количество шагов программирования, режим работы в шаге (нагрев, выдержка
или охлаждение), скорость нагрева или охлаждения, температуру (значение
физической величины) уставки в шаге; параметры регулирования -
интегральную постоянную
,
дифференциальную постоянную
полосу пропорциональности Хр период следования выходных импульсов полосу
нечувствительности
–количество шагов программирования от до
–диапазон задания скорости нагрева °С/ч (физ. величина
час) 0 - 9999
–диапазон установки периода следования выходных
импульсов, от 0,00 до 99,99c
Примеры записи при заказе
1. Двухканальный регулятор модели РТ3Ц-2 с НСХ ХК,
диапазон измерения -50-600°С, выходы
– контакты реле, настенный вариант с защитой от воды и
пыли IР54 – Регулятор температуры РТ3Ц-2-208-Р-Н2
2. Двухканальный регулятор модели РТ3Ц-2 с НСХ 100М,
диапазон измерения -50- 200°С, выходы – токовые 4 – 20 мА, щитовой
вариант размера 96 х 48 мм – Регулятор температуры РТ3Ц-2-108-И-Щ3
3. Одноканальный измеритель-регулятор модели РТ3Ц-У,
входной ток 4-20 мА, выход – симисторный, настенный вариант с клеммами –
Измеритель-регулятор технологический РТ3Ц-У-301-С-Н1
4. Одноканальный регулятор модели РТ3Ц-ПИД с НСХ ХА,
диапазон измерения -100-1200°С, выходы – контакты реле, настенный
вариант с защитой от воды и пыли IР54 – Регулятор температуры
РТ3Ц-ПИД-207-Р-Н2
