Регуляторы температуры камерные РТ2К и РТ2К-в

НАЗНАЧЕНИЕ

Регуляторы температуры моделей РТ2К ТУ 4211-022- 12150638-2004 (далее регуляторы) предназначены для авто- матического двухпозиционного регулирования и сигнализа- ции изменения температуры относительно установленного значения в закрытых помещениях с неагрессивной газооб- разной средой. Исполнения регуляторов РТ2К:

– РТ2К;

– РТ2К-в (для железнодорожных вагонов).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение регуляторов, пределы регулирования температуры, цена деления приведены в таблице 1. Предел допускаемой основной погрешности срабатывания регулирующего устройства не превышает ± одну единицу цены деления шкалы.

Датчик температуры – медный резистор с номинальной статической характеристикой 50 М по ГОСТ 6651-94, установленный на корпусе регулятора в защитном чехле из бронзы или дюралюминия.

Показатель тепловой инерции по ГОСТ 6651-94, мин, (на воздухе) не более ....................................... 3

Зона возврата, °С ....................................................................................................................... см таблицу 3

Характеристика регулирования ..................................................................................... двухпозиционная

Световая индикация состояния температуры объекта относительно заданного значения – светодио- дами «Больше» или «Меньше» на передней панели.

Контактный выход регулятора (контакт реле) обеспечивает подключение нагрузки переменного тока до 6 А, коммутируемое напряжение до 250 В, частота 50 Гц, допустимая коммутируемая мощность до 500 ВА.

Напряжение питания, В .............................................................................................................220 В,50 Гц

Потребляемая мощность, Вт, не более ....................................................................................................... 5

Масса, кг, не более ....................................................................................................................................1,0

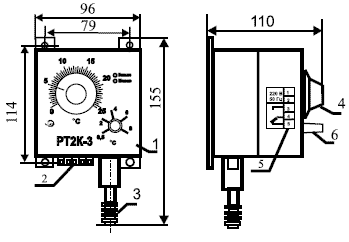

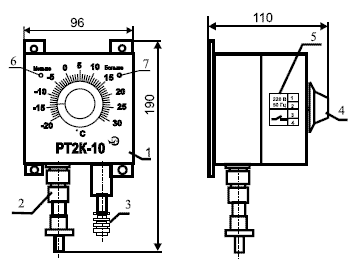

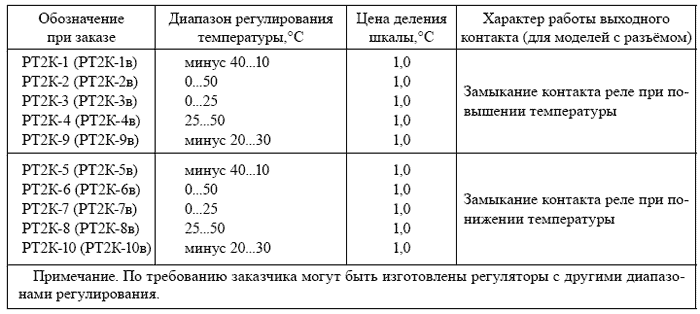

Таблица 1. Обозначения моделей регуляторов РТ2К и РТ2К-в.

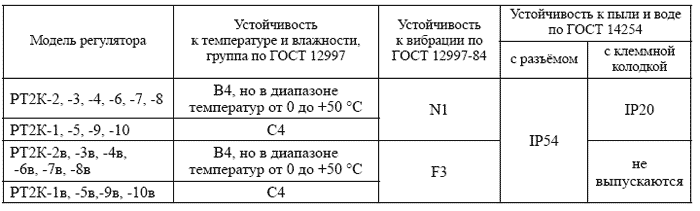

Таблица 2. Устойчивость регуляторов к внешним воздействиям.

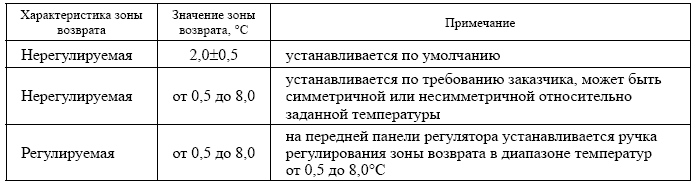

Таблица 3. Варианты зоны возврата.

Условное обозначение при заказе и в другой документации регуляторов моделей РТ2К

1 – условное обозначение модели регулятора;

2 – условное обозначение диапазона регулирования температуры и состояние контакта выходного реле (см. таблицу 1);

3 – в – применимы для ж/д вагонов;

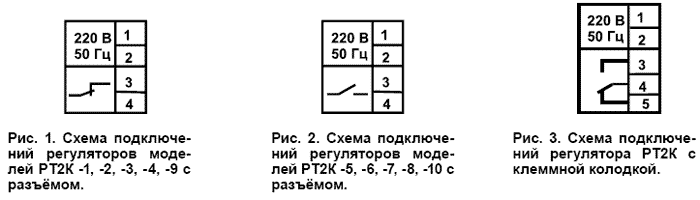

4 – способ подключения внешних цепей:

К – клеммная колодка (реле на переключение);

Р – разъём;

5 – зона возврата: без обозначения – нерегулируемая 2 °С; симметричная зона возврата 4 °С – нерегулируемая зона возврата, при заказе необходимо указать конкретное значение (например, 4 °С), симметричная или несимметричная относительно заданной температуры; регулируемая зона возврата – в диапазоне от 0,5 до 8,0 °С;

6 – напряжение питания (без обозначения – 220В, 24В – питание постоянным напряжением (24+3) В; регулируемая зона возврата;

7 – обозначение технических условий.
