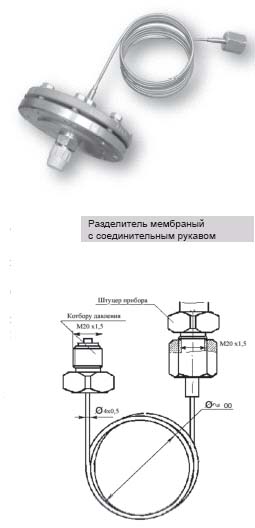

Рукав соединительный предназна чен для отвода
измерительного при бора (датчиков давления, манометров) от точки отбора
давления с целью за щиты его от влияния повышенных температур, вибраций
и т.д.
Согнутое перед измерительным прибором кольцо образует
сифон, в ко тором скапливается конденсат, защи щающий чувствительный
элемент от попадания в него горячего пара, что позволяет измерять
давление паровых сред с температурой до 250°С.
Рукава предназначены для работы при условном давлении не
выше 40 МПа в условиях соответствующих исполне нию УХЛ – 2 по ГОСТ
15150-69, группе исполнения Д2(-50÷80°С) по ГОСТ12997–84.
Рукава выпускаются по ТУ 4212-107-12150638-2003
Материал деталей рукава сталь 12Х18Н10Т по ГОСТ 5632–72.
Длина рукава (кратна одному метру) в развернутом виде –
до 5м.
По согласованию с заказчиком возможно изменение длины
рукава.
В комплект поставки входят 2 прокладки диаметром 18 х 6
из паронита ПМБ–1–1,0 ГОСТ 481–80 или меди ГОСТ 859–78
Пример обозначения при заказе
1-тип изделия
2-длина рукава в метрах
3- материал прокладок ( М-медь, П-паронит)
4-номер ТУ
