Датчики-реле уровня РОС-301В
 Датчики-реле
уровня РОС-301В (в дальнейшем датчики-реле) предназначены для контроля
трёх уровней электропроводных жидкостей по трем независимым каналам в
одном или в различных резервуарах вне взрывоопасных зон. Приборы широко
применяются во всех отраслях промышленности благодаря своей
универсальности к типу контролируемой жидкости, высокой надежности и
простоте эксплуатации. Принцип действия датчиков-реле основан на
преобразовании электрического сопротивления между электродом и стенкой
резервуара, которое скачкообразно уменьшается при погружении электрода в
измеряемую среду, в электрический релейный сигнал. В связи с этим стенка
резервуара и корпус приемо- передающего преобразователя должны быть
заземлены на общий контур заземления.
Если отсутствует общий контур
заземления, или емкость изготовлена из токонепроводящего материала
необходимо использовать дополнительные электроды соединяющие измеряемую
среду с точкой заземления приемо-передающего преобразователя.
Состав
В состав входят три датчика (см Рис.1) (дополнительные
датчики поставляются по требованию заказчика) и передающий
преобразователь (ППР) (см Рис.2, 3, 4).

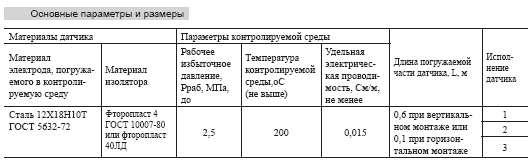

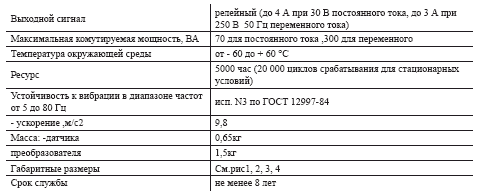

Основные технические характеристики
Приемо-передающий преобразователь выпускается двух
типов:-ППР1-степень защиты от воды, пыли IР 20, для настенного и
щитового монтажа; ППР2--степень защиты от воды пыли IР54, для настенного
монтажа; ППР3 только для щитового монтажа, степень защиты от воды и пыли
со стороны лицевой понели IP54 ,а со стороны защитового пространства
IP00.
Напряжение переменного тока на электроде датчика не
превышает 8 В. В передающем преобразователе датчика-реле с помощью
элементов световой индикации обеспечивается контроль функционирования и
достижения контролируемого уровня среды.
Примечание: при необходимости потребитель
может уменьшить при поставленной длине 0,6 м или увеличить длину
погружаемой части датчика L до требуемой по условиям работы, но не более
5 м. При этом удлиняющий стержень может иметь сечение любой формы
площадью не менее площади сечения основного электрода, из материала
стойкого к контро-лируемой среде и допускающего контактную пару, не
создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

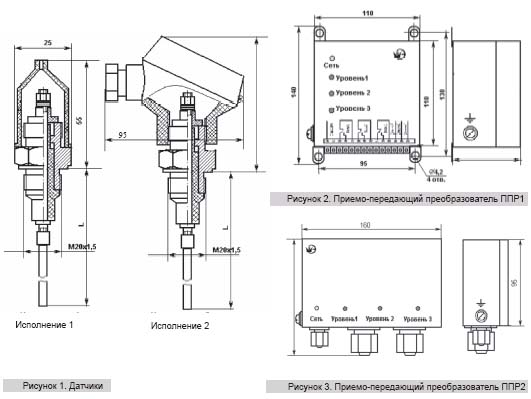

Габаритные и присоединительные размеры
1 – исполнение датчиков,(Рис1);
2 – вид монтажа датчиков;
3 – исполнение ППР
4 –длины датчиков, мм |
