Реле давления мембранные РДМ-В соответствуют требованиям
ТУ 4212-126-12150638-2005, ГОСТ 22782.5-78 и предназначены для контроля
давления жидкостей и газов в системах регулирования и управления
технологическими процессами а также на морских и речных судах в качестве
сигнали заторов, для коммутации своими переключающими контакта ми
внешних электрических цепей при достижении давления контролируемой среды
заданного значения уставки как в направлении повышения (индекс А в шифре
датчика), так и при понижении (индекс Б в шифре датчика) давления (см
примеры заказа).
Датчики-реле, предназначенные для эксплуатации на
кораблях, морских судах, с неограниченным районом плавания и речных
судах, удовлетворяют требованиям «Правил классификации и постройки
морских судов» Российского Морского Регистра судоходства и «Правил
классификации и постройки судов внутреннего плавания» Российского
Речного Регистра.
В условном обозначении таких датчиков проставляется
дополнительный буквенный шифр МР или РР соответсвенно.
Уставка датчиков-реле оговаривается при заказе и может
быть задана в диапазонах согласно таблицы 1.
Основные технические характеристики

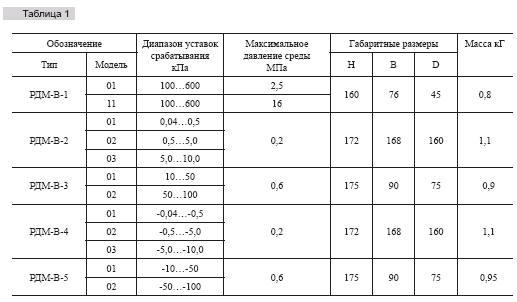

1 Пределы уставок срабатывания, максимальное давление
измеряемой среды приведены в таблице 1
2. Дифференциал срабатывания датчика (минимальное
изменение давления вызывающее переключение контактов датчика) не более
5% от верхнего значения диапазона уставок для датчиков РДМ-В-1, РДМ-В-3,
РДМ-В-5 и 10% от верхнего значения диапазона регулирования для датчиков
РДМ-В-2 и РДМ-В-4
3. Предел суммарной погрешности прямого срабатывания не
более 0,5% от верхнего значения диапазона уставок срабатывания для
датчиков РДМ-В-1, РДМ-В-3, РДМ-В-5 и 1% от верхнего значения диапазона
уставок срабатывания для датчиков РДМ-В-2 и РДМ-В-4
4. Выходной сигнал – контакты реле (1 или 2 группы на

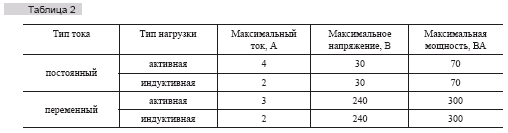

переключение), с коммутационной способностью согласно таблице 2.
5. Присоединительный размер – резьба М20 х 1,5 или по
заказу.

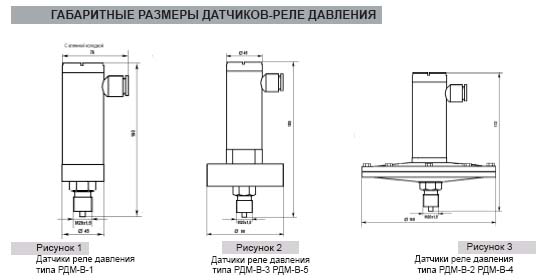

6. габаритные размеры в таблице1 и рис.1, 2, 3.
7. Устойчивость к воздействию температуры и влажности
окружающего воздуха по ГОСТ 12297-84 исполнение С1.
8. Степень защиты от пыли и воды по ГОСТ 14254-80 –
IP54.
9. Устойчивость к механическим воздействиям датчиков –
реле без шифра МР и РР по ГОСТ 12297-84 – группа N2.
10. Температура измеряемой среды,
оС -25…+80 оС. Материалы мембраны,
корпуса приведены в таблице3

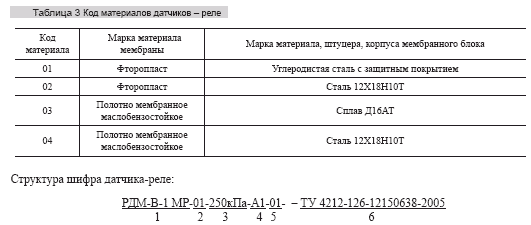

где :
1 – условное обозначение типа датчика-реле (см. табл.1)
и шифр приемки (МР – для датчиков-реле, выпускаемых под техническим
надзором Российского Морского Регистра Судоходства; РР - для
датчиков-реле, выпускаемых под техническим надзором Российского Речного
Регистра). Примечание: -Для датчиков-реле, выпускаемых с приемкой отдела
контроля качества изготовителя, дополнительный шифр приемки не
указывается ;
2 – модель (см. табл.1);
3 – значение уставки срабатывания;
4– порядок настройки и количество переключающих
контактов (А-переключение при повышении давления, Б- переключение при
понижении давления, 1 или 2 переключающих контакта)
5– исполнение по материалам (см. табл.3)
6 – обозначение технических условий
Примеры записи при заказе
1. Датчик –реле давления, срабатывание при повышении
давления свыше 8 кПа, с двумя переключающими контактами, материал
мембраны – полотно мембранное маслобензостойкое, материал корпуса- сплав
Д16АТ
Датчик –реле давления РДМ-В-1-02-8 кПа-А2-03-ТУ
4212-126-12150638-2005
2. Датчик –реле давления, срабатывание при понижении
давления ниже 20 кПа, с одним переключающим контактом, материал мембраны
–фторопласт, материал корпуса- сталь 12Х18Н10Т
Датчик –реле давления РДМ-В-1-03-20 кПа-Б1-02-ТУ
4212-126-12150638-2005
3. Датчик –реле давления, срабатывание при понижении
давления ниже 200 кПа, с двумя переключающими контактами, материал
мембраны –фторопласт, материал корпуса- сталь 12Х18Н10Т,максимальное
избыточное давление 16 МПа
Датчик –реле давления РДМ-В-1-11-200 кПа-Б1-02-ТУ
4212-126-12150638-2005
