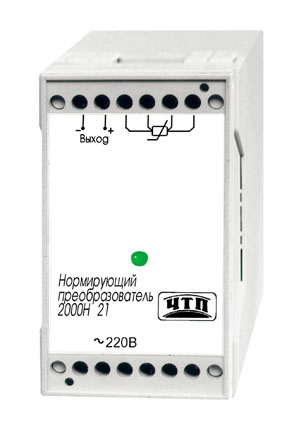

Измерительные преобразователи
2000 Н
 Назначение
Преобразование входных сигналов от термопреобразователей сопротивления, термопар
и других датчиков (мВ, В, мА) в выходной унифицированный токовый сигнал.
Область применения
Применяется в системах управления технологическими параметрами в пищевой,
химической, металлургической и других отраслях промышленности.
Конкурентные преимущества и конструктивные особенности
- Подключение термометров сопротивления по 4-х проводной схеме.
- Конструктивно блок выполнен в корпусе, предназначенном для монтажа на
DIN-рейку (35 мм), или на стену.
- Преобразователи имеют индикацию "Преобразователь включен".
Код ОКП: 42 2710
| Название параметра |
Ед. |
Значение |
| Входной сигнал |
|
Термопреобразователи сопротивления с НСХ 50М,
100М, 50П, 100П по ГОСТ 13384 термопары с НСХ K, L, S, B по ГОСТ
50431, датчики технологических параметров с выходными сигналами 0-5
мА, 4-20 мА, 0-1 В, 0-100 мВ по ГОСТ 26.011, 0-20 мВ |
| Выходной сигнал |
мА
(Rнагр., кОм) |
0-5 мА (2 кОм) или 4-20 мА (0,75 кОм) |
| Основная погрешность преобразования, не
более: |
% |
± 0,5 |
| Быстродействие: не более |
с |
1 |
| Рабочая температура |
°С |
+5…+50 |
| Подключение входного сигнала: |
|
для термопреобразователей - сопротивления
схема подключения - 4-х проводная, сопротивление каждого провода
линии связи не более 25 Ом, для термопар - суммарное сопротивление
термопары и линии связи не более 250 Ом. |
| Степень защиты корпуса преобразователя: |
|
IP30 по ГОСТ 14254 и L3 по ГОСТ 12997. |
| Питание |
В |
переменным током 220 В 50 Гц. |
| Потребляемая мощность не более |
ВА |
5 |
| Масса не более |
кг |
0,4 |
При заказе необходимо указать:
2000H - AB, входной сигнал, диапазон преобразования, количество
(шт.).
| А - входной сигнал |
| 1 |
K, L, S, B по ГОСТ 50431 |
| 2 |
НСХ 50М, 100М, 50П, 100П по ГОСТ 13384 |
| 3 |
0-5, 4-20 мА, 0-1, 0-100 мВ по ГОСТ 26.011,
0-20 мВ |
| В - выходной сигнал |
| 1 |
0-5 мА |
| 2 |
4-20 мА |
Диапазоны преобразования:
НСХ датчика, входной
сигнал |
Диапазоны преобразования, °С |
| 50М |
-50…+50; -50…+100; 0…+50; 0…+100; 0…+150;
0…+180 |
| 100М |
-50…+50; -50…+100; -25…+25; 0…+25; 0…+50;
0…+100; 0…+150; 0…+180 |
| 50П |
-200…-70; -120…-30; 0…+100; 0…+15;0 0…+200;
0…+300; 0…+400; +200…+500 |
| 100П |
-200…-70; -200…+5;0 -120…+30; -25…+25; 0…+50;
0…+100; 0…+200; 0…+300 |
| L |
0…+400; 0…+600; +200…+600; +200…+800 |
| K |
0…+400; 0…+600; 0…+800; 0…+900; 0…+1100;
0…+1300; +200…+600; +200…+1200 |
| S |
0…+1600; +500…+1300 |
| B |
+300…+1000; +300…+1600; +1000…+1600;
+1000…+1800 |
| Напряжение |
0…20 мВ; 0…100 мВ; 0…1 В; |
| Ток |
0…5 мА; 4…20 мА |
|
