Провода компенсационные
ПТВ/ХА, ПТВ/ХК,
ПТГВ/ХА, ПТГВ/ХК, ПТГВ/П, ПТГВ-М
и др.
НАЗНАЧЕНИЕ.
Провода компенсационные предназначены
для подключения термопар с НСХ ХА(К); ХК(L) и ПП(S) ко вторичным
приборам.
– Провод компенсационный в ПВХ изоляции с
однопроволочными жилами ПТВ/ХА 2х1,13; ПТВ/ХК 2х1,13.
1 – жилы провода для термопар ХА или ХК диаметром 1,2 мм
(сечение жилы 1,13 мм2);
2 – наружная оболочка из ПВХ пластиката.
Температура эксплуатации минус 40 … +105 0С.
– Провод компенсационный в ПВХ изоляции с гибкими жилами
ПТГВ/ХА 2х1,5, ПТГВ/ХК 2х1,5.
1 – жилы провода для термопар ХА или ХК сечением 1,5 мм2
(количество проволок в каждой жиле – 7);
2 – наружная оболочка из ПВХ пластиката.
Температура эксплуатации минус 40 … +105 0С
.– Провод компенсационный в ПВХ изоляции с гибкими жилами
ПТГВ/ХА 2х1,8, ПТГВ/ХК 2х1,8
1 – жилы провода для термопар ХА или ХК сечением 1,8
мм2 (количество проволок в каждой жиле –
7);
2 – наружная оболочка из ПВХ пластиката.
Температура эксплуатации минус 40 … +105 0С.
– Провод компенсационный в ПВХ изоляции с
гибкими жилами ПТГВ/П 2х1,5, ПТГВ/П 2х2,5
1 – жилы провода для термопар ПП (S) сечением 1,5
или 2,5 мм2 (количество проволок в каждой жиле –
7);
2 – наружная оболочка из ПВХ пластиката.
Температура эксплуатации минус 40 … +105 0С.
– Провод компенсационный с ПВХ изоляцией с
гибкими жилами разного сечения ПТГВ-М 1х1,0+1х2,5 для термопар ХА.
1 – жила провода медная сечением 1 мм2;
2 – жила провода константановая сечением 2,5 мм2;
3 – наружная оболочка из ПВХ пластиката.
Температура эксплуатации минус 40 … +105 0С.
– Провод компенсационный в двойной
фторопластовой изоляции с однопроволочными жилами ПТФФ/ХА 2х1,13;
ПТФФ/ХК 2х1,13.
1 – жила провода для термопар ХА или ХК диаметром
1,2 мм (сечение жилы 1,13 мм2);
2 – изоляция жилы из фторопласта Ф–40Ш;
3 – наружная изоляция из фторопласта Ф–40Ш.
Температура эксплуатации минус 50 … +250 0С.
– Провод компенсационный в двойной
фторопластовой изоляции с гибкими жилами ПТГФФ/ХА 2х1,5; ПТГФФ/ХК
2х1,5; ПТГФФ/ХА 2х1,8; ПТГФФ/ХК 2х1,8.
1 – жила провода для термопар ХА или ХК сечением 1,5
или 1,8 мм2 (количество проволок в каждой жиле – 7);
2 – изоляция жилы из фторопласта Ф–40Ш;
3 – наружная изоляция из фторопласта Ф–40Ш;
Температура эксплуатации минус 50 … +250 0С.
– Провод компенсационный в двойной фторопластовой
изоляции с гибкими жилами в наружной экранирующей оплетке ПТГФФЭ/ХА
2х1,5; ПТГФФЭ/ХК 2х1,5
1 – жила провода для термопар ХА или ХК сечением 1,5
(количество проволок в каждой жиле – 7);
2 – изоляция жилы из фторопластовой пленки;
3 – наружная изоляция из фторопластовой пленки;
4 – плетенка из медных луженых проволок.
Температура эксплуатации минус 50 … +250 0С.

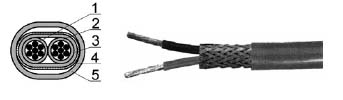

– Провод компенсационный в двойной
фторопластовой изоляции с гибкими жилами в наружной экранирующей
оплетке и наружной фторопластовой изоляции ПТГФФЭФ/ХА 2х1,5;
ПТГФФЭФ/ХК 2х1,5.
1 – жила провода для термопар ХА или ХК сечением 1,5
мм2 (количество проволок в каждой жиле –
7);
2 – изоляция жилы из фторопластовой пленки;
3 – наружная изоляция из фторопластовой пленки;
4 – плетенка из медных луженых проволок;
5 – наружная изоляция из фторопласта Ф–40Ш.
Температура эксплуатации минус 50 … +250 0С.
– Провода термостойкие в двойной минеральной
изоляции с однопроволочными жилами ПТН/ХА 2х0,13 и ПТН/ХК 2х1,13.
1 – жила провода для термопар ХА или ХК диаметром
1,2 мм (сечение жилы 1,13 мм2);
2 – изоляция жилы из стеклонити;
3 – наружная изоляция из стеклонити;
Температура эксплуатации минус 60 … +400 0С.
Пример записи при заказе
Провод компенсационный ПТГВ/ХА 2х1,8 – 500 метров.
|
