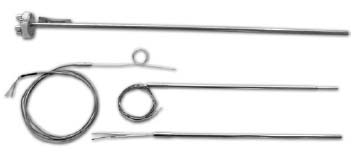

Кабельные термопары КТХА, КТХК, КТНН, КТЖК
НАЗНАЧЕНИЕ
Для измерения температуры в технологических
процессах различных отраслей промышленности, как самостоятельно, так и в
качестве чувстви-тельных элементов преобразователей термоэлек-трических
с защитными чехлами. Термопреобразователи ТНН, помимо всех пре-имуществ
кабельных термопар, имеют дополни- тельные достоинства:
− повышенная в 2-5 раз термоэлектрическая стабильность и
рабочий ресурс по сравнению с термопарой ТХА при сравнимых рабочих
условиях.
К достоинствам термопреобразователей ТЖК можно отнести
высокую чувствительность (50÷65 мкВ/
°С) в диапазоне температур 600÷750 °С и ее устойчивую
работу в окислительной, восстановительной и нейтральных средах.
Технические условия
.........................................................................................ТУ
4211-104-12150638-2003

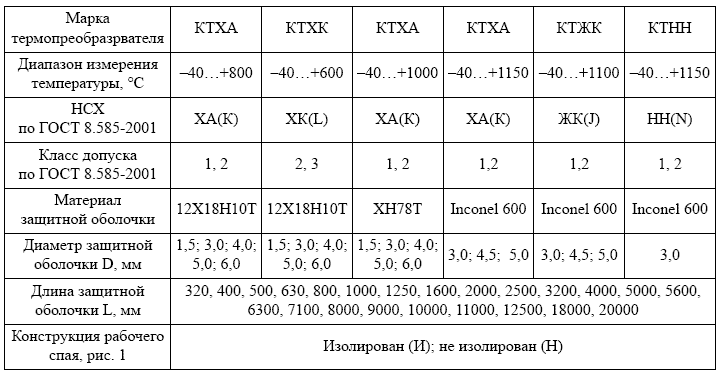

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

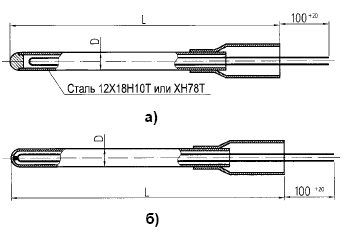

Рис. 1а. Кабельный однозонный термоп-реобразователь
круглого постоянного сечения с изолированным спаем.
Рис. 1б. Кабельный однозонный тер- мопреобразователь
круглого постоянного сечения с неизолированным рабочим спаем.
Рис. 2. Кабельный термопреобразователь с плоским
рабочим участком.

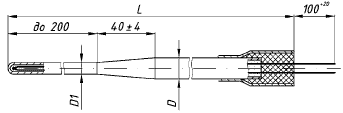

Рис. 3. Кабельный термопреобразователь круглого
сечения с утоненным рабочим участком

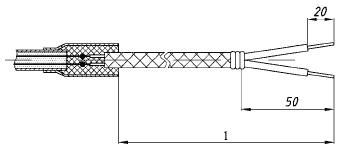

Рис. 4. Вариант изготовления по рис. 1, 2, 3 с
компенсационным кабелем, длиной l, мм

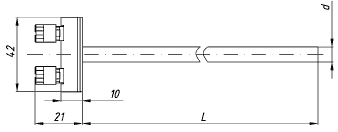

Рис. 5. Термовставка.
Примеры записи при заказе
1. Термопреобразователь КТХК по рис.1 диаметром
3,0мм, в оболочке из стали 12Х18Н10Т длиной 4000мм, рабочий спай не
изолирован, класс допуска 2 – «Термопреобразователь
КТХК-рис.1-Н-3/12Х18Н10Т 4000-2»;
2. Термопреобразователь КТХА по рис. 1 диаметром
5,0мм, в оболочке из сплава Inconel 600 длиной 2000мм, рабочий спай
изолирован, класс допуска 1 – «Термопреобразователь КТХА-рис.1-И-5 /
Inconel600-2000-1»;
3. Термопреобразователь КТНН по рис.1, диаметром
3,0мм, в оболочке из сплава Inconel 600 длиной 2000мм, с
компенсационным проводом длиной l=1000 мм рабочий спай изолирован,
класс допуска 1 – «Термопреобразователь КТНН-рис.1-И-3 /
Inconel600-2000/1000-1».
|
